一种多功能玉米脱粒机的制作方法

本实用新型涉及脱粒机技术领域，具体涉及一种多功能玉米脱粒机。

背景技术：

玉米脱粒机工作时，玉米由进料口喂入，玉米在高速旋转的转子与滚筒内受到撞击，籽粒由筛孔分离出去，玉米芯从机器尾部排出，玉米丝，皮从风口排出。进料口设在机器上盖上部，玉米棒通过进料口进入脱粒室，在脱粒室内受到高速旋转的转子撞击玉米粒脱落，通过筛孔分离出去。

由于现有的玉米脱粒机多数由转子与滚筒的撞击使玉米棒和玉米粒分离，分离过程中经常出现分离不均匀，不彻底的情况，同时脱离过程中会有潮湿未晾干的玉米混入其中，造成玉米粒储存时大面积腐坏，灰尘和玉米穗的处理在普通玉米脱粒机上并没有被重视，仅仅是简单的处理，脱粒完成后还需要再次处理才可以储存，亟待改进。

技术实现要素：

本实用新型的目的在于针对现有技术的缺陷和不足，提供一种结构简单、设计合理、使用方便的多功能玉米脱粒机，采用运输装置将玉米运输到脱粒壳体上的进料口内，避免了人为放料产生意外的可能，脱粒滚筒旋转使玉米在脱粒凸起与脱粒筛网之间碰撞，是玉米棒与玉米粒分离，玉米粒进入收集箱后进行烘干，并从出料口落到地上，除灰装置通过除灰风机降脱粒壳体内的灰尘以及玉米穗通过除灰风管排出，为脱粒工人创造良好的工作环境。

为实现上述目的，本实用新型采用的技术方案是：它包含行走机架；行走机架上分别安装有驱动电机、运料装置；所述的驱动电机通过皮带与脱粒滚筒连接，所述的运料装置尾部下端具有进料口，所述的进料口安装脱粒壳体上，所述的脱粒壳体内具有所述的脱粒滚筒，所述的脱粒滚筒通过转轴与皮带轮连接，所述的皮带轮通过皮带与所述的驱动电机连接，所述的脱粒滚筒上具有一组脱粒凸起，所述的脱粒滚筒周围安装有脱粒筛网，所述的脱粒筛网与所述的脱粒壳体固定连接，所述的脱粒壳体下端与收集箱连接，所述的收集箱上具有烘干装置，所述的脱粒壳体上安装有除灰装置。

所述的运料装置包括运料驱动滚筒，所述的运料驱动滚筒通过运料皮带与运料从动滚筒连接，所述的运料皮带下端具有运料托辊，所述的运料从动滚筒下端具有副行走机架。

所述的脱粒凸起为双排凸起，所述的脱粒凸起呈螺纹状排列。

所述的烘干装置包括电热板，所述的电热板安装在收集箱左端，所述的电热板后端具有散热风扇，所述的收集箱右端具有出风口，所述的出风口上具有密集筛网，所述的收集箱下端具有出料口。

所述的除灰装置包括除灰风机，所述的除灰风机安装在除灰风管中，所述的除灰风管与所述的脱粒壳体连接。

所述的行走机架上、所述的副行走机架上分别安装有行走轮，所述的行走机架上具有牵引装置。

采用上述结构后，本实用新型有益效果为：本实用新型所述的一种多功能玉米脱粒机，采用运输装置将玉米运输到脱粒壳体上的进料口内，避免了人为放料产生意外的可能，脱粒滚筒旋转使玉米在脱粒凸起与脱粒筛网之间碰撞，是玉米棒与玉米粒分离，玉米粒进入收集箱后进行烘干，并从出料口落到地上，除灰装置通过除灰风机降脱粒壳体内的灰尘以及玉米穗通过除灰风管排出，为脱粒工人创造良好的工作环境，且具有结构简单、设置合理、制作成本低等优点。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1是本实用新型的结构分布图。

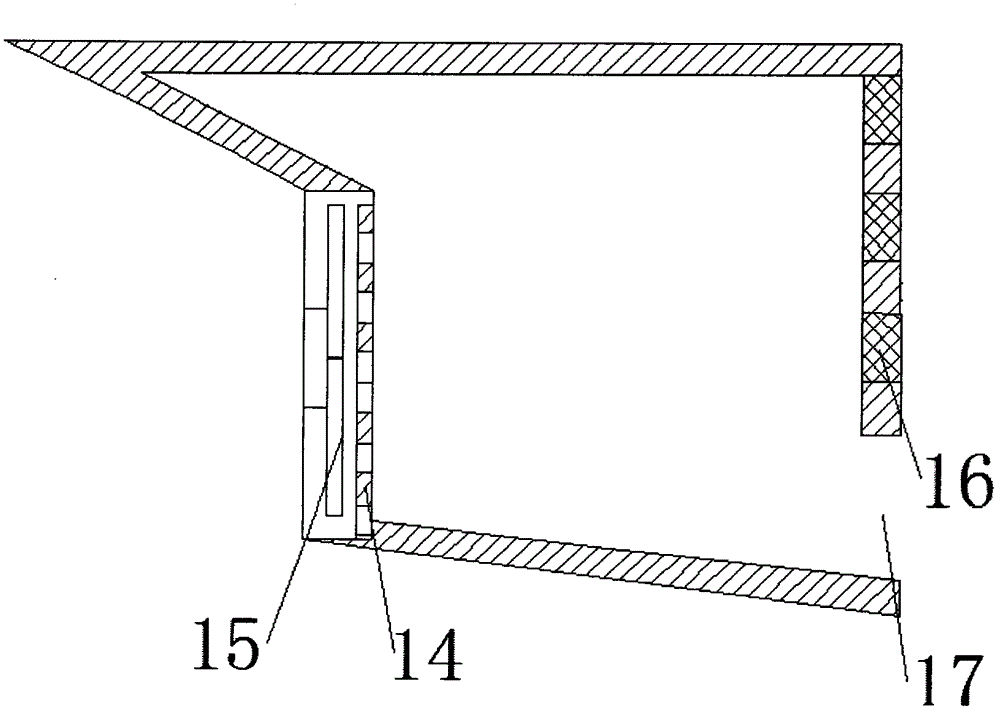

图2是图1中收集箱的结构示意图。

附图标记说明：

1、行走机架；2、驱动电机；3、脱粒滚筒；4、进料口；5、脱粒壳体；6、皮带轮；7、脱粒凸起；8、脱粒筛网；9、收集箱；10、运料驱动滚筒；11、运料从动滚筒；12、运料托辊；13、副行走机架；14、电热板；15、散热风扇；16、出风口；17、出料口；18、除灰风机；19、除灰风管；20、行走轮；21牵引装置。

具体实施方式

下面结合附图，对本实用新型作进一步的说明。

参看图1-图2所示，本具体实施方式采用的技术方案是：它包含行走机架1；行走机架上分别安装有驱动电机2、运料装置；所述的驱动电机2通过皮带与脱粒滚筒3连接，所述的运料装置尾部下端具有进料口4，所述的进料口4安装脱粒壳体5上，所述的脱粒壳体5内具有所述的脱粒滚筒3，所述的脱粒滚筒3通过转轴与皮带轮6连接，所述的皮带轮6通过皮带与所述的驱动电机2连接，所述的脱粒滚筒3上具有一组脱粒凸起7，所述的脱粒滚筒3周围安装有脱粒筛网8，所述的脱粒筛网8与所述的脱粒壳体5固定连接，所述的脱粒壳体5下端与收集箱9连接，所述的收集箱9上具有烘干装置，所述的脱粒壳体上安装有除灰装置。

所述的运料装置包括运料驱动滚筒10，所述的运料驱动滚筒10通过运料皮带与运料从动滚筒11连接，所述的运料皮带下端具有运料托辊12，所述的运料从动滚筒11下端具有副行走机架13。

所述的脱粒凸起为双排凸起，所述的脱粒凸起呈螺纹状排列。

所述的烘干装置包括电热板14，所述的电热板14安装在收集箱9左端，所述的电热板14后端具有散热风扇15，所述的收集箱9右端具有出风口16，所述的出风口16上具有密集筛网，所述的收集箱9下端具有出料口17。

所述的除灰装置包括除灰风机18，所述的除灰风机18安装在除灰风管19中，所述的除灰风管19与所述的脱粒壳体5连接。

所述的行走机架上、所述的副行走机架13上分别安装有行走轮20，所述的行走机架1上具有牵引装置21。

以上所述，仅用以说明本实用新型的技术方案而非限制，本领域普通技术人员对本实用新型的技术方案所做的其它修改或者等同替换，只要不脱粒本实用新型技术方案的精神和范围，均应涵盖在本实用新型的权利要求范围当中。
