一种可叠加的育苗装置的制作方法

本实用新型属于育苗设备技术领域，具体涉及一种可叠加的育苗装置。

背景技术：

目前我国现代容器育苗技术已由过去传统的用泥土作为育苗基质和小面积的育苗模式逐步向轻质基质育苗和集约化、规模化育苗方式转变，这就需要使用到育苗架。

传统的育苗架通常是由木材或钢铁拼装而成的单层或多层育苗架，现有的多层育苗架大多是由育苗架本体和育苗盘组成，育苗架上设置多层结构，育苗盘放置在每层上，这种育苗架占用空间大，移动、存储均不方便。

技术实现要素：

本实用新型的目的在于提供一种可叠加的育苗装置，该育苗装置可拆卸、叠加，方便移动，不使用时便于存储。

本实用新型技术方案一种可叠加的育苗装置，包括至少一层育苗架，所述育苗架包括相对设置的两支架，所述两支架通过横杆连接，所述横杆上设有育苗盘，所述支架包括立方体型的支架本体，所述支架本体上端面远离横杆的一侧设有上凸块，所述上凸块朝向横杆的侧面上开设有滑槽，所述滑槽的长度方向与两支架的连线方向垂直，滑槽上开设有第一螺纹孔，所述支架本体下端面靠近横杆的一侧设有下凸块，所述下凸块远离横杆的侧面上设有与滑槽相匹配的滑轨，所述滑轨开设有与第一螺纹孔对应的第二螺纹孔。

优选地，本实用新型所述的一种可叠加的育苗装置，所述育苗装置包括两层育苗架，上层育苗架的滑轨与下层育苗架的滑槽配合，并通过第一螺栓固定。

优选地，本实用新型所述的一种可叠加的育苗装置，所述育苗装置还包括填充块，所述填充块为长条形，填充块的一侧面上设有与滑轨相匹配的容纳槽，所述容纳槽内开设有与第二螺纹孔对应的第三螺纹孔，所述填充块设置在底层育苗架的下凸块处，所述滑轨与容纳槽配合，并通过第二螺栓固定。

优选地，本实用新型所述的一种可叠加的育苗装置，所述支架本体内侧面的上部设有安装板，所述横板通过第三螺栓可拆卸地设置在安装板上。

优选地，本实用新型所述的一种可叠加的育苗装置，所述支架本体外侧面上设有凹槽。

本实用新型技术方案所述的育苗架由支架、横杆和育苗盘组成，横杆可拆卸地设置在支架上，育苗盘放置是横杆上，育苗架可叠加，上层育苗架的下凸块上的滑轨与下层育苗架的滑槽配合，并通过第一螺栓固定，实现多层育苗架的叠加，为确保育苗装置的整体稳固，在底层育苗架的下凸块处设有填充块，填充块的凹槽与滑轨配合，并通过第二螺栓固定，增大底层育苗架与搁置面的接触面积，提高整个育苗装置的稳固性，在搬运育苗装置时，可逐层搬运，支架外侧面设有方便抓握支架的凹槽，当育苗装置不使用时，可将支架与横杆拆开存放，减少其占用的空间。

本实用新型技术有益效果：

本实用新型技术方案所述的育苗装置由多层育苗架叠加而成，可根据需要确定需要叠加的层数，在搬运时可逐层搬运，降低搬运难度，在不使用时，可将整个育苗装置拆开存储，减少其占用的空间。

附图说明

图1为本实用新型所述的育苗架去除育苗盘后的结构示意图结构示意图，

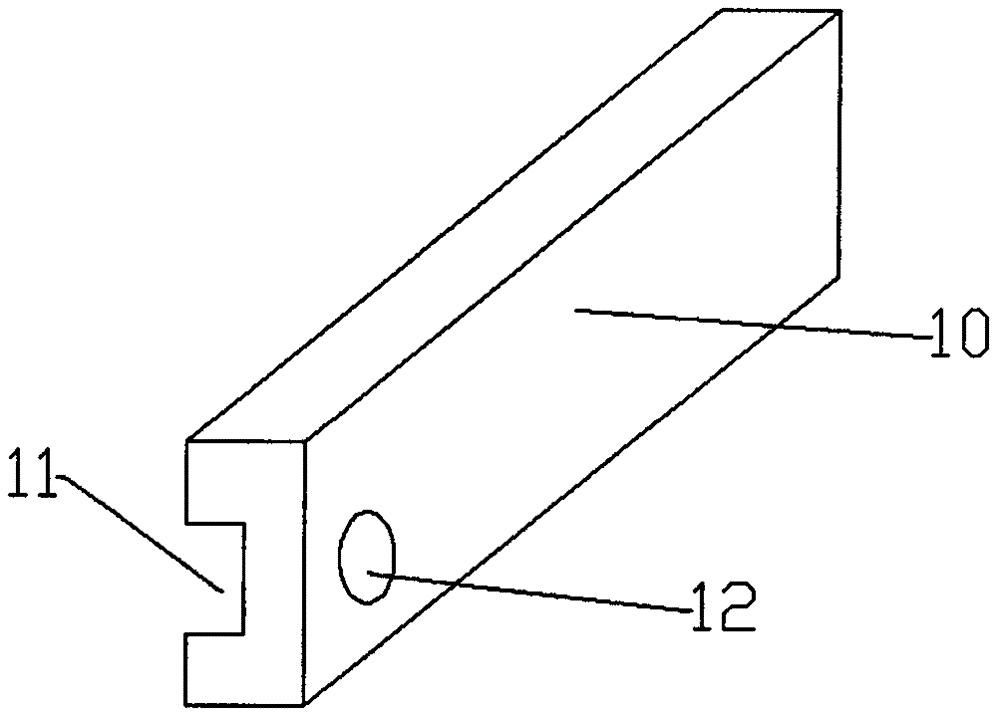

图2为本实用新型所述填充块的结构示意图，

图3为本实用新型实施例一的结构示意图，

图4为本实用新型实施例二的结构示意图。

具体实施方式

为便于本领域技术人员理解本实用新型技术方案，现结合说明书附图对本实用新型技术方案做进一步的说明。

实施例一

如图1、图2及图3所示，本实施例所述的一种可叠加的育苗装置，包括一层育苗架，所述育苗架包括相对设置的两支架，所述两支架通过横杆4连接，所述横杆4上设有育苗盘5，所述支架包括立方体型的支架本体1，所述支架本体1上端面远离横杆3的一侧设有上凸块2，所述上凸块2朝向横杆4的侧面上开设有滑槽6，所述滑槽6的长度方向与两支架的连线方向垂直，滑槽6内开设有第一螺纹孔7，所述第一螺纹孔7为通孔，所述支架本体1下端面靠近横杆4的一侧设有下凸块3，所述下凸块3远离横杆4的侧面上设有与滑槽6相匹配的滑轨8，所述滑轨8开设有与第一螺纹孔7对应的第二螺纹孔9。

所述育苗装置还包括填充块10，所述填充块10为长条形，填充块10的一侧面上设有与滑轨8相匹配的容纳槽11，所述容纳槽11内开设有与第二螺纹孔9对应的第三螺纹孔12，所述第三螺纹孔12为通孔，所述填充块10设置在下凸块3处，所述滑轨8与容纳槽11配合，并通过第二螺栓14固定。

所述支架本体1内侧面的上部设有安装板15，所述横板4通过第三螺栓(图中未示出)可拆卸地设置在安装板15上。

所述支架本体1外侧面上设有凹槽16，所述凹槽16用于搬运育苗架时方便手部握持。

实施例二

如图1、图2及图4所示，本实施例所述的一种可叠加的育苗装置，包括两层育苗架，上层育苗架的滑轨8与下层育苗架的滑槽6配合，并通过第一螺栓固定13，所述填充块10设置在下层育苗架下凸块3处，容纳槽11与下层育苗架的滑轨8配合，并通过第二螺栓14固定，育苗架的结构与实施例一相同，此处不再赘述。

此处需要说明的是，根据实际需要，育苗装置可设置为多层，只要相邻的上层育苗架的滑轨8与下层育苗架的滑槽6配合，填充块10设置在最底层育苗架的下凸块3处，即容纳槽11与最底层育苗架的滑轨8配合即可。

本实用新型技术方案在上面结合附图对实用新型进行了示例性描述，显然本实用新型具体实现并不受上述方式的限制，只要采用了本实用新型的方法构思和技术方案进行的各种非实质性改进，或未经改进将实用新型的构思和技术方案直接应用于其它场合的，均在本实用新型的保护范围之内。
