一种土壤松土装置的制作方法

本实用新型涉及一种土壤松土装置，属于农业用具技术领域。。

背景技术：
目前土壤松土，一般采用手工用铁锹，锄子进行松土，采用此种方式，非常费力，而且松土效果不理想；特别是针对果树苗木林地的土壤，该种土壤，上层稀疏，下层结实。

技术实现要素：

本实用新型要解决的技术问题是针对以上不足，提供一种土壤松土装置，该土壤松土装置可以方便的进行松土，松土效果好，特别适用于果树土壤根系附近的土壤。

为解决以上技术问题，本实用新型采用以下技术方案：

一种土壤松土装置，其特征在于；包括松土导向筒，所述松土导向筒的外壳壁上设置有若干个松土构件，

所述松土构件包括固定设置在松土导向筒上的固定柱，所述固定柱外套接有套筒，所述套筒固定连接有壳体，所述固定柱与套筒通过弹簧连接；

所述壳体为半球形，所述壳体的外圆周面上固定设置有二次松土构件，所述二次松土构件包括左松土叶片、中松土叶片和右松土叶片；

左松土叶片和中松土叶片之间的夹角为35度；中松土叶片和右松土叶片的夹角为35度；

所述左松土叶片上远离壳体的一端具有松土叶片端部；所述松土叶片端部的截面为等腰梯形。

以下是对上述技术方案的进一步改进：

所述松土叶片端部设置有若干个凹槽，所述凹槽从松土叶片端部的一端延伸到另一端。

壳体上靠近左松土叶片、中松土叶片和右松土叶片的位置为弹性材料制成的弹性壳体，左松土叶片、中松土叶片和右松土叶片设置在弹性壳体上。

松土导向筒的底部设置有若干个导向筒端部松土片，所述导向筒端部松土片围绕松土导向筒的外圆周面均匀设置。

使用时，打开开关，电动机转动，带动转动松土构件进行松土作业，同时由于震动二次松土构件和松土构件共同作用，将果树根系附近的土壤进行松土，松土导向筒4的底部设置有若干个导向筒端部松土片对底层比较致密的土壤进行松动，由于上层比较稀松，二次松土构件可土壤进一步松动，增加透气性。

经过实验，使用本实用新型进行松土作业，土壤的密度能偶达到1.8～2．0Mg/m3，极大的增加了土壤的透气性，给果树的增产带来了便利。

下面结合附图和实施例对本实用新型进行详细说明。

附图说明

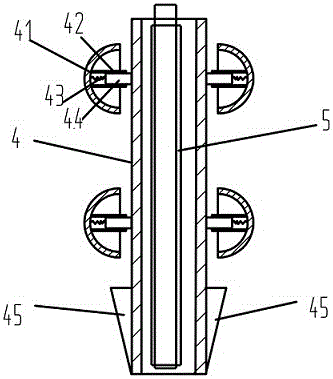

附图1是本实用新型一种土壤松土装置的结构示意图；

附图2是松土构件的结构示意图；

附图3是二次松土构件的结构示意图；

附图4是松土叶片的结构示意图；

附图5是松土叶片的结构示意图。

图中，

1-电动机；2-把手；3-开关；4-松土导向筒；5-转动松土构件；41-壳体；42-套筒；43-弹簧；44-固定柱；45-导向筒端部松土片；411-松土叶片端部；412-左松土叶片；413-弹性壳体；414-中松土叶片；415-右松土叶片。

具体实施方式

实施例，如附图1、附图2、附图3、附图4和附图5所示，一种土壤松土装置，包括电动机1、把手2和开关3，所述电动机1传动连接有转动松土构件5，所述土壤松土装置还包括固定设置有松土导向筒4，所述转动松土构件5设置在松土导向筒4内。

所述松土导向筒4的外壳壁上设置有若干个松土构件，

所述松土构件包括固定设置在松土导向筒4上的固定柱44，所述固定柱44外套接有套筒42，所述套筒42固定连接有壳体41，所述固定柱44与套筒42通过弹簧43连接。

所述壳体41为半球形，所述壳体41的外圆周面上固定设置有二次松土构件，所述二次松土构件包括左松土叶片412、中松土叶片414和右松土叶片415。

左松土叶片412和中松土叶片414之间的夹角为35度；中松土叶片414和右松土叶片415的夹角为35度。

所述左松土叶片412上远离壳体41的一端具有松土叶片端部411；所述松土叶片端部411的截面为等腰梯形；所述松土叶片端部411设置有若干个凹槽，所述凹槽从松土叶片端部411的一端延伸到另一端。

壳体41上靠近左松土叶片412、中松土叶片414和右松土叶片415的位置为弹性材料制成的弹性壳体413，左松土叶片412、中松土叶片414和右松土叶片415设置在弹性壳体413上。

松土导向筒4的底部设置有若干个导向筒端部松土片45，所述导向筒端部松土片45围绕松土导向筒4的外圆周面均匀设置。

所述转动松土构件5包括与电动机传动连接的转轴，所述转轴上设置有若干个长条形的拨土片。

使用时，打开开关，电动机转动，带动转动松土构件5进行松土作业，同时由于震动二次松土构件和松土构件共同作用，将果树根系附近的土壤进行松土，松土导向筒4的底部设置有若干个导向筒端部松土片45对底层比较致密的土壤进行松动，由于上层比较稀松，二次松土构件可土壤进一步松动，增加透气性。

经过实验，使用本实用新型进行松土作业，土壤的密度能偶达到1.8～2．0Mg/m3，极大的增加了土壤的透气性，给果树的增产带来了便利。
