滴灌装置的制作方法

本实用新型涉及植物灌溉技术领域，尤其涉及一种滴灌装置。

背景技术：

目前，给树木、农作物等植物浇水主要还是由人工完成，对于树木，还可通过树干打孔进行注射补水。对于新移栽的植物，保持根部周围土壤持久湿润是生发新根的重要条件，而目前通过人工浇水和树干打孔注射均存在一定不足或弊端。例如，人工浇水的人工成本较高，效率低下，且一次性浇水难以保证持续的土壤湿润环境；打孔注射首先会给树体造成一定伤害，其次对根部没有效果，不利于发出新根，打孔注射的量也十分有限。

技术实现要素：

本实用新型所要解决的技术问题在于，提供一种滴灌装置，能有效地为植物补充水分。

为解决上述技术问题，本实用新型提供如下技术方案：一种滴灌装置，包括储水容器和与所述储水容器相连的滴灌头，所述储水容器为塑胶材质制成的柔性容器，储水容器侧面靠上部设有用于向储水容器内灌水的注水口；所述滴灌头为中空的杆体，滴灌头的顶端设有对应自储水容器底面插入储水容器中以引出储水容器中的水的引水管而另一端设有对应插入土壤中用于缓慢渗水的渗漏管。

进一步地，所述储水容器呈带状，其两端分别密封，并且在储水容器的两端的密封线外侧还各设有若干个穿孔。

进一步地，多个储水容器依次首尾相连形成长带，在两个储水容器的连接处，将两个储水容器相应端的穿孔对齐，并由固定杆对应穿过两个储水容器的穿孔并插入土壤中而固定。

进一步地，单独使用的单个储水容器环绕植物摆放，且将单个储水容器两末端的穿孔相互对齐，并由固定杆对应穿过储水容器穿孔并插入土壤中而固定。

进一步地，多个储水容器组合连接形成的长带环绕植物摆放，且将单个储水容器两末端或者长带两末端的穿孔相互对齐，并由固定杆对应穿过储水容器穿孔并插入土壤中而固定。

进一步地，所述滴灌头包括中空且在顶端开口的座体以及组装于座体顶端开口处的盖体，所述座体的底面中部进一步向下延伸形成所述渗漏管，所述盖体的顶面中部进一步向上延伸形成所述引水管，所述引水管和渗漏管均与座体的中空腔相连通。

进一步地，所述座体和盖体之间通过螺纹连接或者卡扣连接。

进一步地，所述引水管和渗漏管的末端均设计为斜面切口状。

进一步地，所述储水容器的底面还设置有若干个供引水管插入的弹性自闭插孔。

采用上述技术方案后，本实用新型至少具有如下有益效果：本实用新型滴灌装置可以避免了直接刺入植物表皮内进行浇灌，提高了植物的存活率，同时还能够通过在储水容器内灌入足量的水，再通过滴灌头长时间缓慢地为植物浇灌补水，而且不会一次浇灌过多的水，能避免树木根部过旱或过涝。除了向储水容器内充水时需要人员进行简单操作之外，在后续的浇灌过程中无需人员值守，可有效降低人力开支。本实用新型滴灌装置是一种省时、省工，同时更加科学高效的浇灌装置。

附图说明

图1是本实用新型滴灌装置的整体结构示意图。

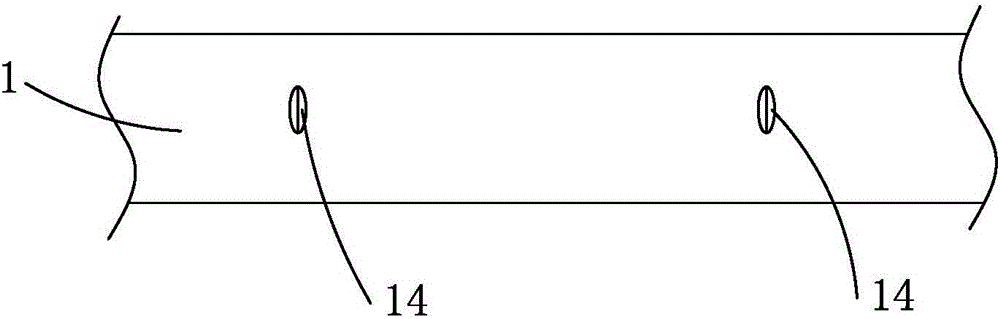

图2是本实用新型滴灌装置的储水容器的底面结构示意图。

图3是本实用新型滴灌装置的滴灌头的立体示意图。

图4是本实用新型滴灌装置的滴灌头的分拆状态示意图。

具体实施方式

下面结合附图和具体实施例对本申请作进一步详细说明。应当理解，以下的示意性实施例及说明仅用来解释本发明，并不作为对本发明的限定，而且，在不冲突的情况下，本申请中的实施例及实施例中的特征可以相互结合。

如图1至图4所示，本实用新型提供一种滴灌装置，包括储水容器1和与所述储水容器1相连的滴灌头2。

所述储水容器1为塑胶材质制成的柔性容器。所述储水容器1呈带状，其两端分别密封，并且在储水容器1侧面靠上部适当位置设有向储水容器1内灌水的注水口10。在储水容器1的两端的密封线11外侧还各设有若干个穿孔12。穿孔12设置在密封线11的外侧，而不会与储水容器1的内容储水空间相连通，从而不会因为开设穿孔12而导致漏水。

在具体实施时，所述储水容器1可以单独使用，也还可以将多个储水容器1组合连接成长带来进行组合使用。在多个储水容器1进行组合连接时，各储水容器1依次首尾相连形成长带，在两个储水容器1的连接处，将两个储水容器1相应端的穿孔12对齐，并由固定杆3对应穿过两个储水容器1的穿孔12并插入植物周围土壤中而固定。

而在实际使用时，由于储水容器1是柔性容器，可以摆放成任意的形状，例如：单个储水容器1或由多个储水容器1连接形成的长带可以摆放成直线条状、曲线条状，也还可以环绕植物摆放，图1所示，即是将单个储水容器1环绕摆放成环形的示意图。摆放好后，只需将单独使用的储水容器1的两末端或者多个储水容器1组合形成的长带两末端的穿孔12分别用固定杆3穿过，再将所述固定杆3插入植物周围的土壤中，即可定位住储水容器。而在环绕植物摆放时，只需将单独使用的储水容器1的两末端的穿孔12或者多个储水容器1组合形成的长带两末端的穿孔12相互对齐，再由固定杆3对应穿过储水容器1的穿孔12并插入土壤中而固定。

所述滴灌头2为中空的杆体，滴灌头2的顶端设有对应自储水容器1底面插入储水容器1中以引出储水容器1中的水的引水管20而另一端设有对应插入土壤中用于缓慢渗水的渗漏管22。所述引水管20和渗漏管22的末端均设计为斜面切口状，从而可以更方便地将引水管20刺破储水容器1而插入，渗漏管22也更容易插入土壤中。为能与所述滴灌头2的引水管20更好地配合，在所述储水容器1的底面还可设置有若干个弹性自闭插孔14，所述弹性自闭插孔14在引水管20未插入时，由自身的弹性而自动闭合，从而避免储水容器1内的水外渗，在引水管20插入所述弹性自闭插孔14时，所述弹性自闭插孔14的侧壁会紧裹住引水管20的外壁，也能避免水沿引水管20的外壁渗出。由于储水容器1内储水量有限，水压很小，采用弹性橡胶制作所述弹性自闭插孔14即可很好地起到密封作用，也能方便引水管20插入。通过设计弹性自闭插孔14，可以避免刺破储水容器1而不方便重复使用的缺陷。

为方便生产、组装及使用，所述滴灌头2可设计为包括中空且在顶端开口的座体21以及组装于座体21顶端开口处的盖体23，所述座体21的底面中部进一步向下延伸形成所述渗漏管22，所述盖体23的顶面中部进一步向上延伸形成所述引水管20，所述引水管20和渗漏管22均与座体21的中空腔相连通。所述座体21和盖体23之间通过螺纹配合连接，或者还可以采用卡扣方式连接。

在实际使用时，由于储水容器1为塑胶材料制成的柔性容器，滴灌头2顶端的引水管20直接刺破储水容器1的底壁而插入储水容器1内，滴灌头2的渗漏管22则插入土壤中，储水容器1中的水经由引水管20流出并自渗漏管22渗漏至土壤中，可以实现缓慢渗漏而长时间保持土壤湿润。所述滴灌头2的数量可根据实际需求合理设置，至少为一个，滴灌头2的设置位置也视实际情况灵活调整。各储水容器1可单独使用，也还可以将多个储水容器1连接形成长带来组合使用，单个的储水容器1或组合形成的长带可以摆放成直线条状、曲线条状，也还可以环绕植物基部呈环状摆放。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同范围限定。
