种植葡萄用雨后排水装置的制作方法

本实用新型涉及雨后排水装置技术领域，尤其涉及种植葡萄用雨后排水装置。

背景技术：

在现代葡萄种植中，葡萄生长需要大量水分，几个关键时期如萌芽后至开花前；坐果后至果实着色期干旱时要及时浇水。雨天要及时清理墒沟，排除积水。如果处理积水不及时，便会使根部缺氧，导致根部发生病变甚至腐烂，因此需要我们在雨后及时排水，保证根部透气性，将雨水进行收集，在少水干旱时，再利用雨水对葡萄根部进行滴灌。滴灌技术的应用为葡萄增产、节水和降本等方面带来显著成效，但受限于滴灌装置的结构问题，大部分滴灌装置的滴灌管限于成本压力多采用单层管道，长时间使用后会被土壤、微生物等侵袭，出现管口堵塞、管道破裂、滴灌水量不均匀和滴灌水质差的现象，且水压的不稳定，极高水压下会破坏地表土壤层，使得植物根部暴露，影响植物生长，这样又对葡萄种植生产带来一定的负面影响。

技术实现要素：

本实用新型所要解决的技术问题是提供一种结构设计合理，利于提高效率和质量的种植葡萄用雨后排水装置。

为解决上述技术问题，本实用新型的技术方案是：种植葡萄用雨后排水装置，包括雨水收集管，过滤沉淀池、抽水泵、蓄水池、滴灌给水罐、送水泵，滴灌管，所述雨水收集管平行排布在墒沟中，所述雨水收集管左侧连接有过滤沉淀池，所述过滤沉淀池底部设有排污阀，所述过滤沉淀池左侧设有抽水泵，所述抽水泵和蓄水池通过进水管连接，所述蓄水池上侧设有防护盖，所述蓄水池前侧安装有滴灌给水罐，所述滴灌给水罐正面设有控制面板，所述滴灌给水罐上侧开有添加口，所述添加口后侧设有控水阀，所述滴灌给水罐右侧安装有净水装置，所述净水装置与输水管连接，所述输水管上设有送水泵，所述输水管与滴灌管相连接，所述滴灌管内部嵌有二级过滤网，且滴灌管外部设有出水口，所述雨水收集管右侧设有封闭头，且左侧设有高于雨水收集管平面的一级过滤网。

作为对上述技术方案的改进，所述滴灌管为回型网状结构，其有益效果：这样能增加空间利用率，降低管道成本。

作为对上述技术方案的改进，所述一级过滤网和二级过滤网为防锈钢材过滤网，其有益效果：能够有一定的自杀菌能力减少细菌的聚集和滋生。

作为对上述技术方案的改进，所述雨水收集管平行排布，且从右到左依次降低，其有益效果：可以让雨水自动流向过滤沉淀池，减轻了抽水泵的压力。

作为对上述技术方案的改进，所述雨水收集管左侧设有高于雨水收集管平面的一级过滤网，其有益效果：可以阻拦一些较大的落叶进入过滤沉淀池，避免造成管道堵塞。

本实用新型具有以下有益效果：结构简单，收集天然雨水后可储存处理再利用，二级净水保证水质不出现杂质和病菌而出现内部堵塞现象，且设有添加口可添加适量液体药物能有效保障花卉生长，降低人工施药成本。

附图说明

以下附图仅旨在于对本实用新型做示意性说明和解释，并不限定本实用新型的范围。其中：

图1是本实用新型实施例的结构示意图；

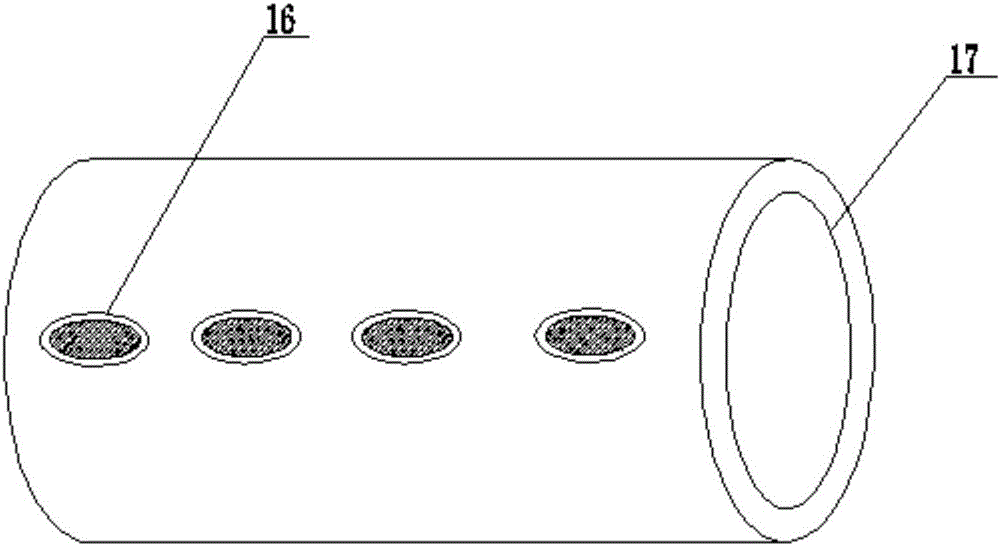

图2是图1中滴灌管的局部放大图；

图3是图1中雨水收集管的局部放大图；

图中：1、雨水收集管；2、过滤沉淀池；3、排污阀；4、抽水泵；5、进水管；6、蓄水池；7、防护盖；8、滴灌给水罐；9、控制面板；10、添加口；11、控水阀；12、净水装置；13、输水管；14、送水泵；15、滴灌管；16、二级过滤网；17、出水口；18、封闭头；19、一级过滤网。

具体实施方式

下面结合附图和实施例，进一步阐述本实用新型。在下面的详细描述中，只通过说明的方式描述了本实用新型的某些示范性实施例。毋庸置疑，本领域的普通技术人员可以认识到，在不偏离本实用新型的精神和范围的情况下，可以用各种不同的方式对所描述的实施例进行修正。因此，附图和描述在本质上是说明性的，而不是用于限制权利要求的保护范围。

如图1、图2至图3所示，种植葡萄用雨后排水装置，包括雨水收集管1，过滤沉淀池2、抽水泵4、蓄水池6、滴灌给水罐8、送水泵14，滴灌管15，其特征在于：所述雨水收集管1平行排布在墒沟中，所述雨水收集管1左侧连接有过滤沉淀池2，所述过滤沉淀池2底部设有排污阀3，所述过滤沉淀池2左侧设有抽水泵4，所述抽水泵4和蓄水池6通过进水管5连接，所述蓄水池6上侧设有防护盖7，所述蓄水池6前侧安装有滴灌给水罐8，所述滴灌给水罐8正面设有控制面板9，所述滴灌给水罐8上侧开有添加口10，所述添加口10后侧设有控水阀11，所述滴灌给水罐8右侧安装有净水装置12，所述净水装置12与输水管13连接，所述输水管13上设有送水泵14，所述输水管13与滴灌管15相连接，所述滴灌管15内部嵌有二级过滤网16，且滴灌管15外部设有出水口17，所述雨水收集管1右侧设有封闭头18，且左侧设有高于雨水收集管平面的一级过滤网19。在安装此设备时，先在田地边角合适位置挖一个能填埋蓄水池6的土坑，将蓄水池6安装到坑内，再将雨水收集管1平行排布在墒沟中，然后将滴灌管9合理均匀的铺设到雨水收集管的正下方。

当使用该装置时，先通过控制面板9设置水压和滴灌时间，在进行滴灌时，送水泵14先从蓄水池6内抽取水进入滴灌给水罐8内，滴灌给水罐8内的水通过净水装置12后输送到滴灌管15内进行滴灌作业，完成规定时间的滴灌作业。

另外，若想对葡萄植株施加水肥时，可通过滴灌给水罐8上的添加口10添加液体肥料，液体肥料与蓄水池6内的水混合后可通过滴灌管15完成水肥施加作业。

以上所述仅为本实用新型示意性的具体实施方式，并非用以限定本实用新型的范围。任何本领域的技术人员，在不脱离本实用新型的构思和原则的前提下所作出的等同变化与修改，均应属于本实用新型保护的范围。
