绿篱浇灌器的制作方法

本实用新型涉及一种园林浇灌系统，更具体地说，它涉及一种绿篱浇灌器。

背景技术：

凡是由灌木或小乔木以近距离的株行距密植，栽成单行或双行，紧密结合的规则的种植形式，称为绿篱，也叫植篱、生篱等。绿篱需要经常进行浇水，而常用的洒水器都是360°旋转，形成一个圆形的喷洒范围，而绿篱的宽度通常远小于洒水器的喷射距离，这样就导致大部分的水被喷射到绿篱的范围之外，使水资源的利用率较低。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种。

为实现上述目的，本实用新型提供了如下技术方案：一种绿篱浇灌器，包括固定架，所述的固定架上设置安装座，所述的安装座上设置有可旋转的喷水装置，所述的喷水装置包括转动连接于安装座并与水源接通的喷水管，所述的喷水管上设置有若干个沿喷水管旋转轴方向设置的喷头，喷头的喷水方向垂直于喷水管的旋转轴线，所述的安装座上设有驱动喷水管转动旋转机构。

通过采用上述技术方案，通过固定架将喷水装置架高，在旋转机构的驱动之下使喷水管旋转，喷水管与水源之间通过旋转接头进行连接，保持喷水管在旋转过程中可以使水源源不断的进入到喷水管内；喷水管在0到180°的区间之间来回摆动，水通过喷头喷出，从而对喷水管左右两侧的绿篱进行洒水，喷水管的长度可以和绿篱的宽度保持一致，这样在洒水的时候，喷头上喷洒出的水会完全的被洒到绿篱之上，增加水资源的利用率。

本实用新型进一步设置为：所述的旋转机构包括驱动元件，所述的驱动元件上设有可伸缩的驱动轴，所述的喷水管上设置有摆臂，所述的驱动轴与摆臂相连。

通过采用上述技术方案，驱动元件可以为油缸、汽缸，在油缸轴或汽缸轴伸缩的过程中带动摆臂运动来实现喷水管的左右摆动。

本实用新型进一步设置为所述的旋转机构包括驱动元件，所述的驱动元件上设有可转动的驱动轴，所述的驱动轴与喷水管之间设有摇摆传动机构。

通过采用上述技术方案，驱动元件为伺服电机，伺服电机与喷水管之间的摇摆传动机构可以为齿轮组，通过控制伺服电机电机轴的正传与翻转从而实现喷水管的正传与反转，实现对喷水管左右两侧的绿篱进行浇灌；摇摆传动机构也可以采用曲柄连杆的结构，在电机单向旋转的情况下控制喷水管的左右摆动。

本实用新型进一步设置为所述的旋转机构包括有水流驱动的叶轮以及与叶轮相连并随叶轮转动的驱动轴，所述的驱动轴与喷水管之间设有摇摆传动机构。

通过采用上述技术方案，驱动轴在水流的驱动之下实现转动，从而无需借助外在的能量，由水带动叶轮旋转，在带动驱动轴旋转，驱动轴通过摇摆转动机构实现喷水管的来回摆动。

本实用新型进一步设置为所述的安装座上设置有叶轮壳，所述的叶轮设置在叶轮壳内，所述的驱动轴穿过叶轮壳与叶轮固定连接，叶轮壳上设置有连通水源的进水口以及连通喷水管的出水口。

通过采用上述技术方案，水源从进水口进入到叶轮壳内，叶轮壳内的水从叶轮壳内流出的时候带动叶轮旋转，从出水口流出的水进入到喷水管内进行喷洒。

本实用新型进一步设置为述摇摆传动结构包括固定于驱动轴上的曲柄、固定于喷水管上的摆臂、连接曲柄与摆臂的连杆。

通过采用上述技术方案，摇摆传动结构采用曲柄连杆的结构，驱动轴带动曲柄旋转，通过连杆的传动带动摆臂运动，控制曲柄、连杆、摆臂的长度便可实现喷水管不同角度的摆动，结构简单，使用较为灵活。

本实用新型进一步设置为所述的连杆上设置有调节连杆长度的长度调节机构。

通过采用上述技术方案，在曲柄与摆臂长度不变的前提之下，调节连杆的长度，可以改变摆臂的摆动幅度，相比与曲柄与摆臂，对连杆的长度进行调节会更加的简单，更加的方便。

本实用新型进一步设置为：所述的连杆包括连杆本体，所述连杆本体的一端与曲柄相连，所述的长度调节机构包括与连杆螺纹连接的调节螺杆，调节螺杆远离连杆的一端设置有连接部，所述的连接部与摆臂相连。

通过采用上述技术方案，调节螺杆与连杆之间螺纹连接，由于连杆的一端连接曲柄，调节螺杆的一端连接摆臂，通过旋转调节螺杆可以改变螺杆插入至连杆内的长度，曲柄转动的过程之中，摆臂的摆动幅度会相应的发生改变。

本实用新型进一步设置为所述的固定架包括固定底座以及可伸缩设置于固定底座上的伸缩杆，所述的安装座固定于伸缩杆上，所述的伸缩杆与固定底座之间设置有定位机构。

通过采用上述技术方案，由于形成绿篱的植物高低有所不同，因此可以通过改变固定架的高度来使喷水装置适应不同类型的绿篱，或者绿篱长高之后可以适当的对固定架的高度进行调节，增加绿篱浇灌器的适用范围。

本实用新型进一步设置为所述的定位机构包括沿伸缩杆长度方向均匀设置的定位孔，所述的固定底座上设有与定位孔相配合的定位销。

通过采用上述技术方案，在伸缩杆上设置定位，根据绿篱的实际长度选择相应的定位孔用以适应不同高度的绿篱。

附图说明

图1为实施例一的结构示意图；

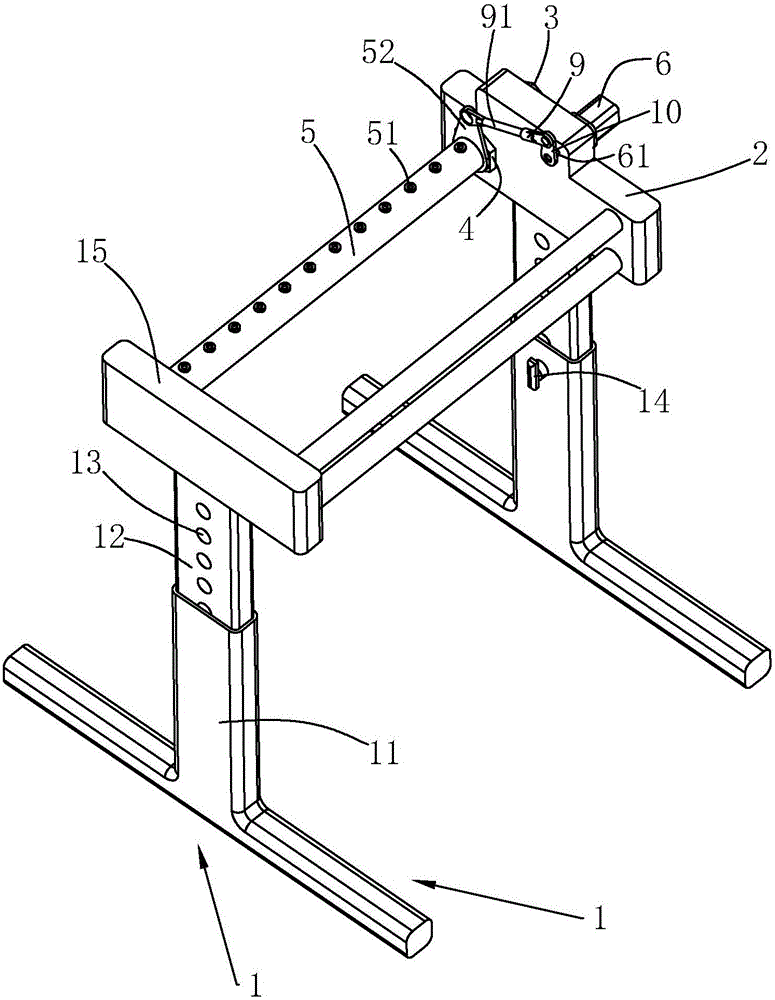

图2为实施例二的结构示意图；

图3为实施例三的结构示意图；

图4为实施例三中叶轮壳的剖视图。

附图标记：1、固定架；11、固定底座；12、伸缩杆；13、定位孔；14、定位销；15、支撑架；2、安装座；3、进水接头；4、旋转接头； 5、喷水管；51、喷头；52、摆臂；6、电机；61、主轴；7、气缸；71、气缸轴；8、叶轮盒；81、叶轮；82、叶轮轴；83、进水口；84、出水口；9、连杆；91、调节螺杆；10、曲柄。

具体实施方式

实施例一：

如图1所示的，一种绿篱浇灌器，包括置于地面的固定架1，固定架1包括固定底座11和伸缩杆12，伸缩杆12可伸缩的设在固定底座11上，在伸缩杆12长度方向上设有若干个定位孔13，在固定底座11上设有可穿入定位孔13内的定位销14，根据绿篱的实际高度，选择伸缩杆12上适当的定位孔13进行定位。

在伸缩杆12的端部固定有安装座2，在安装座2上设置有旋转接头4，旋转接头4与安装座2上的水源接头3接通，旋转接头4上可旋转的设有喷水管5，在喷水管5的外表面设置有沿喷水管5长度方向的喷头，喷水管5内的水在水压的作用之下，从喷头喷出。在安装座2上还固定有支撑架15，喷水管5相对于旋转接头4的一端与支撑架15旋转连接，用于防止支撑架15受重力而使旋转接头4处的负荷过大。

在喷水管5上套接有摆臂52，在安装座2上安装有气缸7，气缸7与安装座2之间可转动连接，气缸轴71和摆臂52的端部可转动连接；气缸7工作过程中，通过气缸轴71的伸缩，可以驱动摆臂52运动，通过摆臂52带动喷水管5左右摆动，通过改变气缸7的进气量与出气量，可以改变喷水管5摆动的速度，通过改变气缸轴71的伸缩长度，来改变喷水管5摆动的摆动幅度。

实施例二：

如图2所示，与实施例一不同之处在于，安装架上安装有电机6，电机6的主轴61上设有固定有曲柄10，曲柄10的端部和摇臂的端部通过连杆9进行连接，这样电机6在单向转动的过程中，通过曲柄10连杆9的结构使喷水管5来回的摆动，从而对喷水管5两侧的绿篱进行浇灌，通过控制电机6的旋转速度，可以控制喷水管5摆动的频率。为了改变喷水管5的摆动角度，在连杆9上设置有一个调节螺杆91，调节螺杆91的一端与连杆9相连，另一端连接摆臂52，通过旋转调节螺杆91，改变调节螺杆91伸出连杆9的长度，从而改变喷水管5摆动的幅度。

实施例三：

如图3.、图4所示，在安装座2上设置有叶轮壳8，在叶轮壳8内部设置有叶轮81，在叶轮壳8上设有进水口83和出水口84，进水口83接通水源接头3，出水口84与旋转接头4连通，通过旋转接头4连通喷水管5，进水口83与出水口84呈一定的夹角，这样水流从进水口83到出水口84的过程中会带动叶轮81转动，在叶轮81的中心固定有叶轮轴82，叶轮轴82延伸出叶轮壳8，当叶轮81在水流的驱动下转动的时候，叶轮轴82随着叶轮81同步旋转，在叶轮轴82上固定有曲柄10，曲柄10与喷水管5上的摆臂52通过连杆9进行驱动；整个过程通过水流作为喷水管5摆动的动力源，无需额外增加动力源，只要向安装座2上的水源接头3通水便可实现喷水管5的摆动，随时随地的对绿篱进行浇灌，不受电源、气管等限制。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
