一种钓钩防缠绕连接结构的制作方法

本实用新型涉及钓鱼用具领域，特别是涉及一种钓钩防缠绕连接结构。

背景技术：

钓鱼者目前用的太空豆，形状有滴水型、橄榄型、圆柱型等，它是由橡胶硫化成型的，为了提高产品在鱼线上的抱紧力，必须增加橡胶的硬度，所以成型时在橡胶里面添加了很多填充料；这样生产出来的太空豆硬度也提高了，但在鱼线上阻力增大的同时也出现了一个问题，就是太空豆的硬度提高以后，太空豆在鱼线上移动过程中，对鱼线的摩擦力也加大了，往往把鱼线磨毛，这样降低了鱼线的强度，严重的还会造成鱼线断裂，成为直接影响产品质量的问题。

技术实现要素：

本实用新型所要解决的技术问题是提供一种钓钩防缠绕连接结构，结构小巧，与鱼线接触面积小，通过材料的弹性来包裹鱼线，不伤线，紧度高，定位精准，确保浮漂上下不移位，耐磨性好。

本实用新型解决其技术问题所采用的技术方案是：提供一种钓钩防缠绕连接结构，包括钓钩、太空豆和鱼线，所述的鱼线由上至下穿过太空豆与钓钩相连，所述的太空豆的内部上侧为夹紧内壁将鱼线夹紧，该太空豆的下部为活动内腔，所述的太空豆布置在靠近钓钩的位置。

进一步的，所述的太空豆采用上部小下部大的结构。

进一步的，所述的太空豆采用硅胶或者橡胶材料制成。

有益效果：本实用新型涉及一种钓钩防缠绕连接结构，结构小巧，采用流线型的豆体设计，水阻小，切水快，连接钓钩的时候不会出现鱼线缠绕的情况，采用硅胶或者橡胶材料，不伤线，紧度高，定位精准，确保浮漂上下不移位，一体加工成型的太空豆，光滑无毛刺，手式穿挂，同心度绝佳，不用任何润滑，在线上快速拉动三十次，主线不会有任何损伤，且太空豆的紧度不变，适应范围广，在零下40度至150度之间产品性能不变。

附图说明

图1是本实用新型的主视结构图；

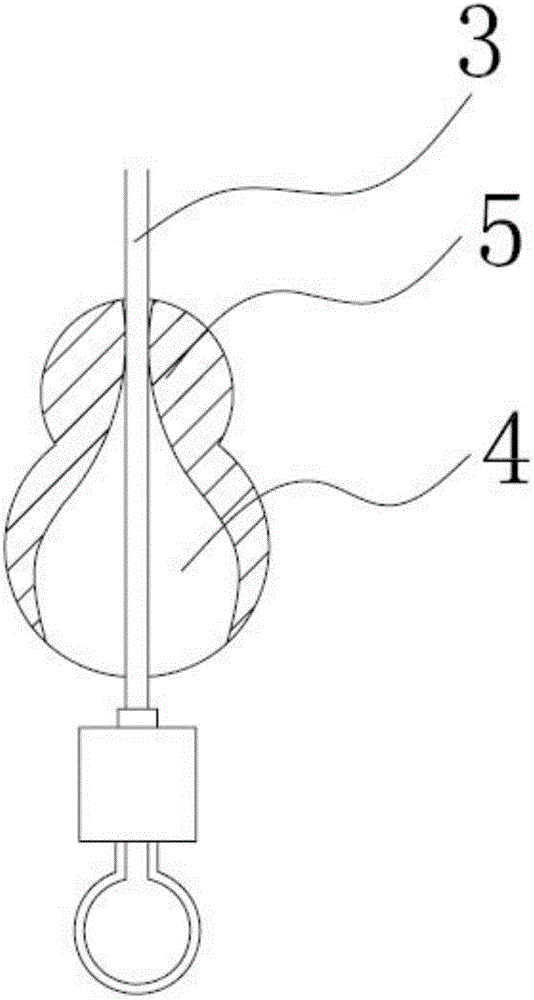

图2是本实用新型的半剖结构图。

具体实施方式

下面结合具体实施例，进一步阐述本实用新型。应理解，这些实施例仅用于说明本实用新型而不用于限制本实用新型的范围。此外应理解，在阅读了本实用新型讲授的内容之后，本领域技术人员可以对本实用新型作各种改动或修改，这些等价形式同样落于本申请所附权利要求书所限定的范围。

如图1-2所示，本实用新型的实施方式涉及一种钓钩防缠绕连接结构，包括钓钩1、太空豆2和鱼线3，所述的鱼线3由上至下穿过太空豆2与钓钩1相连，所述的太空豆2的内部上侧为夹紧内壁5将鱼线3夹紧，该太空豆2的下部为活动内腔4，所述的太空豆2布置在靠近钓钩1的位置。

使用的时候，先用一根钢丝穿过太空豆2，钢丝的一端形成环状或者钩部，将鱼线3从钢丝的一端穿过，一拉就可以将鱼线3穿过太空豆2，穿线很方便，快捷。

通过太空豆2上部的夹紧内壁5将鱼线3夹紧，而活动内腔4内给钓钩1和鱼线3留出一定的活动空间，方便钓钩1的使用。

进一步的，所述的太空豆2采用上部小下部大的结构，形成流线型的结构，水阻小，切水快。

进一步的，所述的太空豆2采用硅胶或者橡胶材料制成，具有良好的弹性和耐磨性。

本实用新型结构小巧，采用流线型的豆体设计，水阻小，切水快，连接钓钩的时候不会出现鱼线缠绕的情况，采用硅胶或者橡胶材料，不伤线，紧度高，定位精准，确保浮漂上下不移位，一体加工成型的太空豆，光滑无毛刺，手式穿挂，同心度绝佳，不用任何润滑，在线上快速拉动三十次，主线不会有任何损伤，且太空豆的紧度不变，适应范围广，在零下40度至150度之间产品性能不变。
