一种农业用新型割草收纳机的制作方法

本实用新型涉及一种农业用设备，具体是一种农业用新型割草收纳机。

背景技术：

目前市场上常见的割草机大多都是悬空式的结构，在使用时由操作者将割草机的切割刀悬空至草根附近进行切割工作，这样不仅对于操作者的臂力要求较高，而且长时间的工作劳动强度较大；而且现在的割草机大多数体积较小，工作效率低，不适合平原地区的大规模杂草切割；一般割草机都是直接将杂草进行切割，并不对切割后的杂草进行收集工作，这样在风力的作用下就会四处扩散，影响环境；因此，我们需要一种农业用新型割草收纳机。

技术实现要素：

本实用新型的目的在于提供一种农业用新型割草收纳机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种农业用新型割草收纳机，包括水箱、机箱、万向轮、电机、吸草机、蓄电箱、加热器和底座；所述水箱设置在机箱上方；所述水箱设置有进水口；所述进水口设置在水箱的左上方；所述机箱设置在底座上；所述机箱设置有密封门和把手；所述密封门设置在机箱的正面，且通过铰链连接固定在一起；所述把手设置在密封门上；所述万向轮设置在底座下表面两端；所述电机设置在机箱的内部中间位置，且通过固定箱固定住；所述电机设置有高度调节阀、切割刀、转动轴和可调伸缩杆；所述高度调节阀设置在转动轴下端；所述切割刀设置在可调伸缩杆底端，且通过铆钉连接固定在一起；所述转动轴设置在电机下方，且转动轴的中心线与电机的中心线位于相同的位置；所述可调伸缩杆设置在转动轴下方，且可调伸缩杆上端连接在转动轴内；所述吸草机设置在电机上，且通过支撑架固定支撑；所述吸草机设置有进草管、吸草罩和隔离网；所述进草管设置在机箱内，且紧密贴近机箱的内壁；所述吸草罩设置在进草管的下口处；所述隔离网设置在吸草机的外部；所述蓄电箱设置在底座左端上的固定箱内，且固定箱的内部尺寸与蓄电箱的尺寸相当；所述加热器设置在水箱的右侧，且中间连接管道设置有控制阀；所述加热器设置有控制阀、蒸汽输送管道和蒸汽喷头；所述蒸汽输送管道设置在机箱上方，且连接着加热器和蒸汽喷头；所述蒸汽喷头设置在机箱内部；所述底座设置在万向轮上；所述底座设置有铰链、推动杆和推动杆扶手；所述推动杆设置在底座的右侧，且通过铰链连接在底座上；所述推动杆扶手设置在推动杆的顶端，且通过固定销固定住。

作为本实用新型进一步的方案：所述进水口设置在水箱的左上方，且进水口安装有活动阀门，且通过铰接的方式连接在一起。

作为本实用新型进一步的方案：所述机箱设置在底座上，且机箱与底座通过无缝焊接的方式固定在一起，且底座的上表面就是机箱的底面。

作为本实用新型进一步的方案：所述万向轮设置在底座下表面两端，且万向轮可以360度任意方向旋转。

作为本实用新型进一步的方案：所述高度调节阀设置在转动轴下端，且内部连接着可调伸缩杆。

作为本实用新型进一步的方案：所述吸草罩设置在进草管的下口处，且吸草罩的扩张角度为向外扩张45度。

作为本实用新型进一步的方案：所述隔离网设置在吸草机的外部，且隔离网的顶端与机箱的顶壁采用焊接的方式连接在一起。

作为本实用新型再进一步的方案：所述蒸汽喷头设置在机箱内部，且位于进草管末端的上方。

与现有技术相比，本实用新型的有益效果是：

本实用新型的水箱储存水，从而通过加热器加热成蒸汽，进而通过蒸汽输送管道输送到蒸汽喷头处，由蒸汽喷头喷洒蒸汽，从而加重草料的重量与湿度，防止其在机箱内部由于吸草机的工作而发生移动；铰链可以360度旋转，从而方便使用者展开或关闭相关的元件；万向轮可以向任意的方向旋转移动，从而方便使用者对于设备的移动；电机工作带动转动轴转动，从而带动切割刀快速旋转产生切割力；吸草机工作产生吸力，从而通过吸草罩吸收被切割的草料；蓄电箱作为所有的电力设备的供电源，方便设备的正常工作过程；高度调节阀调节可调伸缩杆的长度，从而调节切割刀的高度，从而针对不同的草区环境进行切割；隔离网包裹在吸草机的外部，从而保护吸草机，防止被切割的草料进入到吸草机中而影响吸草机的使用；推动杆用于对设备的推动过程，从而方便使用者的使用；本实用新型农业用新型割草收纳机具有构造简单，制作成本低，自带电源、切割高度可调节，适用性强等优点。

附图说明

图1为农业用新型割草收纳机的结构示意图。

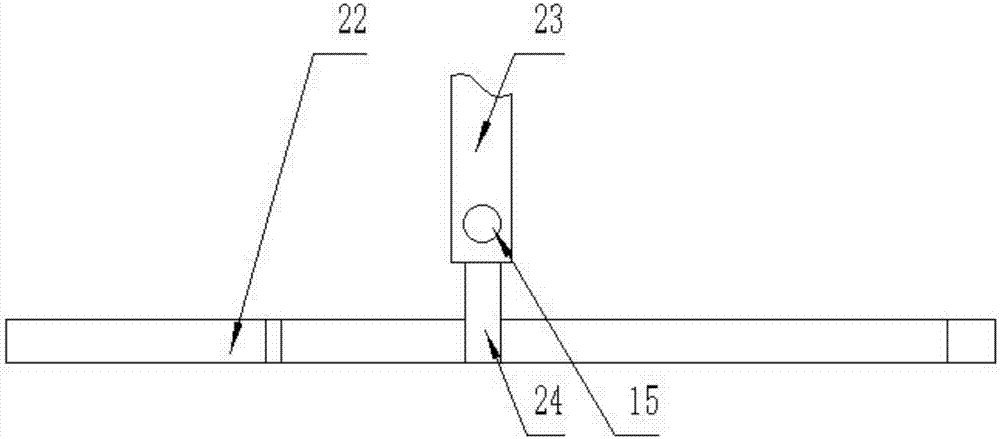

图2为农业用新型割草收纳机中可调伸缩杆的结构示意图。

图3为农业用新型割草收纳机的主视图。

图4为农业用新型割草收纳机中进水口的结构示意图。

图中：1-水箱，2-机箱，3-铰链，4-万向轮，5-电机，6-吸草机，7-蓄电箱，8-加热器，9-进草管，10-进水口，11-控制阀，12-蒸汽输送管道，13-蒸汽喷口，14-吸草罩，15-高度调节阀，16-隔离网，17-固定箱，18-推动杆，19-推动杆扶手，20-密封门，21-把手，22-切割刀，23-转动轴，24-可调伸缩杆，25-底座。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-4，一种农业用新型割草收纳机，包括水箱1、机箱2、万向轮4、电机5、吸草机6、蓄电箱7、加热器8和底座25；所述水箱1设置在机箱2上方；所述水箱1设置有进水口10；所述进水口10设置在水箱1的左上方，且进水口10安装有活动阀门，且通过铰接的方式连接在一起；所述机箱2设置在底座25上，且机箱2与底座25通过无缝焊接的方式固定在一起，且底座25的上表面就是机箱2的底面；所述机箱2设置有密封门20和把手21；所述密封门20设置在机箱2的正面，且通过铰链3连接固定在一起；所述把手21设置在密封门20上；所述万向轮4设置在底座25下表面两端，且万向轮4可以360度任意方向旋转；所述电机5设置在机箱2的内部中间位置，且通过固定箱17固定住；所述电机5设置有高度调节阀15、切割刀22、转动轴23和可调伸缩杆24；所述高度调节阀15设置在转动轴23下端，且内部连接着可调伸缩杆24；所述切割刀22设置在可调伸缩杆24底端，且通过铆钉连接固定在一起；所述转动轴23设置在电机5下方，且转动轴23的中心线与电机5的中心线位于相同的位置；所述可调伸缩杆24设置在转动轴23下方，且可调伸缩杆24上端连接在转动轴23内；所述吸草机6设置在电机5上，且通过支撑架固定支撑；所述吸草机6设置有进草管9、吸草罩14和隔离网16；所述进草管9设置在机箱2内，且紧密贴近机箱2的内壁；所述吸草罩14设置在进草管9的下口处，且吸草罩14的扩张角度为向外扩张45度；所述隔离网16设置在吸草机6的外部，且隔离网16的顶端与机箱2的顶壁采用焊接的方式连接在一起；所述蓄电箱7设置在底座25左端上的固定箱17内，且固定箱17的内部尺寸与蓄电箱7的尺寸相当；所述加热器8设置在水箱1的右侧，且中间连接管道设置有控制阀11；所述加热器8设置有控制阀11、蒸汽输送管道12和蒸汽喷头13；所述蒸汽输送管道12设置在机箱2上方，且连接着加热器8和蒸汽喷头13；所述蒸汽喷头13设置在机箱2内部，且位于进草管9末端的上方；所述底座25设置在万向轮4上；所述底座25设置有铰链3、推动杆18和推动杆扶手19；所述推动杆18设置在底座25的右侧，且通过铰链3连接在底座25上；所述推动杆扶手19设置在推动杆18的顶端，且通过固定销固定住；水箱1储存水，从而通过加热器8加热成蒸汽，进而通过蒸汽输送管道12输送到蒸汽喷头13处，由蒸汽喷头13喷洒蒸汽，从而加重草料的重量与湿度，防止其在机箱2内部由于吸草机6的工作而发生移动；铰链3可以360度旋转，从而方便使用者展开或关闭相关的元件；万向轮4可以向任意的方向旋转移动，从而方便使用者对于设备的移动；电机5工作带动转动轴23转动，从而带动切割刀22快速旋转产生切割力；吸草机6工作产生吸力，从而通过吸草罩14吸收被切割的草料；蓄电箱7作为所有的电力设备的供电源，方便设备的正常工作过程；高度调节阀15调节可调伸缩杆24的长度，从而调节切割刀22的高度，从而针对不同的草区环境进行切割；隔离网16包裹在吸草机6的外部，从而保护吸草机6，防止被切割的草料进入到吸草机6中而影响吸草机6的使用；推动杆18用于对设备的推动过程，从而方便使用者的使用。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
