一种沙地灌木储水渗灌装置的制作方法

本发明涉及一种沙地渗灌装置，尤其涉及一种沙地灌木储水渗灌装置。

背景技术：

我国北方干旱半干旱地区土地沙化问题严重，由此造成的生态环境问题突出。如何控制当前沙漠化发展，并采取有效措施控制沙漠面积的增加，是最为迫切的问题。但是，在干旱沙区水资源十分匮乏，在沙区植被生态恢复中如何保持沙地上种植的植物能够生存，同时尽可能减少水分消耗是沙区生态治理面临的两难选择。目前，尽管滴灌、地下滴灌、渗灌等节水灌溉技术比较成熟，在沙区生态恢复中应用比较广泛。但是，沙区往往是地广人稀，解决灌溉系统所需的电力比较困难。

因此，研究能够一次充水，缓慢灌溉的沙地植物节水灌溉技术是沙区植被生态恢复中的优先选择。另一方面，我国汽车废旧轮胎产量已连续10年据世界第一，每年产生的废旧汽车废旧轮胎数量可观，对其如何处置与利用是一个世界性难题。

技术实现要素：

本发明的目的是提供一种结构简单、取材方便、节水、环保的沙地灌木储水渗灌装置。

本发明的目的是通过以下技术方案实现的：

本发明的沙地灌木储水渗灌装置，包括废旧轮胎、储水囊和固定板，所述储水囊由柔性不透水材料制成，所述固定板由弹性材料制成，所述固定板与所述储水囊连接成一个整体后，弯曲360度呈“C”形嵌入到所述废旧轮胎内，所述储水囊和固定板上设有注水管接头和渗灌管接头。

由上述本发明提供的技术方案可以看出，本发明实施例提供的沙地灌木储水渗灌装置，采用储水囊与废旧汽车废旧轮胎相结合，可一次注水缓慢渗灌，不仅节水、无需压力实现重力渗灌比较节能，而且结构简单、取材方便，适合于沙化土地等植树困难的区域使用，还可以作为沙障保护植物苗期的生长及防风固沙，同时也利用了废旧汽车轮胎。

附图说明

图1为本发明实施例提供的沙地灌木储水渗灌装置的总体结构示意图。

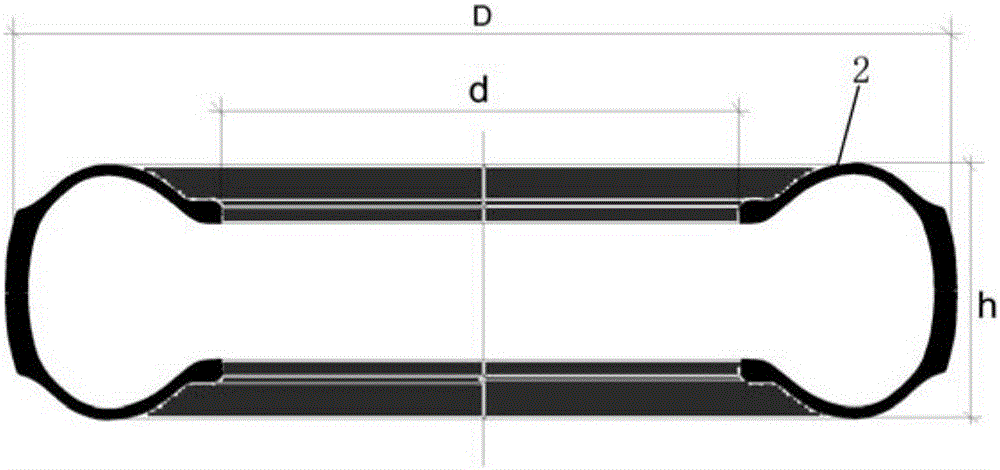

图2为本发明实施例中废旧轮胎剖面示意图。

图3为本发明实施例中储水囊与固定板连接过程示意图。

图4为本发明实施例中储水囊固定板展开示意图。

图5为本发明实施例中储水囊整体示意图。

图中符号表示：

1.在废旧轮胎中间种植的灌木；2.废旧轮胎；3.柔性不透水储水囊及储存的灌溉水；4.沙土地面；5.树木根系；6.注水管；7.渗灌管；8.渗头；9.弹性固定板；10.柔性不透水储水囊；11.柔性不透水储水囊与弹性固定板的搭接粘合面；12.弹性固定板装入废旧轮胎内的翼板；13.柔性不透水储水囊与弹性固定板粘接成一个整体；14.注水管接头；15.渗灌管接头；16.柔性不透水储水囊两端密封口。

具体实施方式

下面结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明的保护范围。

本发明的沙地灌木储水渗灌装置，其较佳的具体实施方式是：

包括废旧轮胎、储水囊和固定板，所述储水囊由柔性不透水材料制成，所述固定板由弹性材料制成，所述固定板与所述储水囊连接成一个整体后，弯曲360度呈“C”形嵌入到所述废旧轮胎内，所述储水囊和固定板上设有注水管接头和渗灌管接头。

所述储水囊由柔性不透水材料制成两端密封的筒形体，筒形体的长度大于所述废旧轮胎的外圈周长，筒形体的直径等于废旧轮胎的横截面内径。

所述固定板的长度等于废旧轮胎的内圈周长，宽度等于废旧轮胎的横截面内径，所述固定板的横截面为中间弧形两端直板的结构，直板部分嵌入所述废旧轮胎内并卡在废旧轮胎内缘。

所述储水囊粘贴在固定板中间圆弧内成为一个整体，并在粘贴部位开孔安装注水管接头和渗灌管接头。

所述渗灌管接头的外端与渗灌管的连接，所述渗灌管接头的内端与细软管相连，所述细软管延伸至所述储水囊底部，所述渗灌管连接地下渗头或滴头。

本发明的沙地灌木储水渗灌装置，可一次注水缓慢渗灌，不仅节水、无需压力实现重力渗灌比较节能，而且结构简单、取材方便，适合于沙化土地等植树困难的区域使用，还可以作为沙障保护植物苗期的生长及防风固沙，同时也利用了废旧汽车废旧轮胎。使用时，先种树，再将安装好储水渗灌装置的废旧轮胎套在树外，储水囊中注水即可开始向植物根部渗灌。本发明在沙化土地上按一定格局布置，还可起到一定的防风固沙作用。

具体实施例：

图1为本发明装置的总体剖面示意图，包括：废旧轮胎中间种植的灌木1、废旧轮胎2、柔性不透水储水囊及储存的灌溉水3、沙土地面4、树木根系5、注水管6、渗灌管7、渗头8、储水囊弹性固定板9、以及柔性不透水储水囊10。

图2中D为废旧轮胎2的外径，d为废旧轮胎2的轮毂直径，h为废旧轮胎厚度。本发明所述的柔性不透水储水囊与弹性固定板的尺寸应根据废旧轮胎规格尺寸D、d和h确定。

图3为柔性不透水储水囊10及弹性固定板9的加工及拼装示意图。所述柔性不透水储水囊10由一块呈长方形的柔性不透水材料，例如塑料棚膜，从长边卷成筒状，将两长边搭接粘合11。所述柔性不透水储水囊的长边长度略大于πD，宽边的宽度即圆筒的周长略大于πh。

图3为中所述弹性固定板9由一块长方形高密度聚乙烯板或类似具有一定弹性的板材制成，中间呈圆弧形，两端为直立的两翼12。所述弹性固定板9的长度等于πd，宽度＝h。

图3为中所述柔性不透水储水囊10及弹性固定板9应粘接拼装成一个整体13。所述柔性不透水储水囊10及弹性固定板9在粘接时，柔性不透水储水囊10应保留一定的折皱，以保持柔性不透水储水囊一定的宽松度。

图3为中所述柔性不透水储水囊10及弹性固定板9粘接拼装成一个整体13后，应能弯曲360度呈“C”形，以便能将弹性固定板9的两翼12镶嵌在废旧轮胎2内。

图4为所述柔性不透水储水囊10及弹性固定板9粘接拼装成一个整体13后，在搭接粘合部位的中部开孔安装注水管接头14；在搭接粘合部位的靠近底部开孔安装渗灌管接头15.

图5为所述柔性不透水储水囊10及弹性固定板9粘接拼装成一个整体13，并在其中部开孔安装注水管接头14，在搭接粘合部位的靠近底部开孔安装渗灌管接头15后，将所述柔性不透水储水囊10的两端压合封口16。

实际工作中，所述柔性不透水储水囊10及弹性固定板9为一个整体产品，根据不同的废旧轮胎大小有不同的规格。在使用时，可以将本发明的此产品嵌入旧废旧轮胎，并安装注水管和渗灌管及渗头就可以进入使用状态。使用本发明所述的沙地灌木储水渗灌装置时，先要进行注水。因储水囊设计尺寸略大于废旧轮胎内胎体积，水充满储水囊后，使储水囊与废旧轮胎内壁贴紧，废旧轮胎内壁可承受储水囊的水压力。因此，对柔性不透水储水囊材料抗拉强度不做特殊要求。

注水管、渗灌管、渗头可选用统用材料。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明披露的技术范围内，可轻易想到的变化或替换，都应涵盖在本发明的保护范围之内。因此，本发明的保护范围应该以权利要求书的保护范围为准。
