一种太阳能蔬菜大棚保温装置的制作方法

本发明涉及太阳能领域，具体是一种太阳能蔬菜大棚保温装置。

背景技术：

太阳能，一般是指太阳光的辐射能量，在现代一般用作发电。自地球形成生物就主要以太阳提供的热和光生存，而自古人类也懂得以阳光晒干物件，并作为保存食物的方法，如制盐和晒咸鱼等。但在化石燃料减少下，才有意把太阳能进一步发展。太阳能的利用有被动式利用（光热转换）和光电转换两种方式。

现有的蔬菜大棚结构设计过于简单，无法适应现代化农业的使用要求，一般未采用太阳能供电，未对雨水进行收集回收利用，浪费资源，大棚内的农作物容易生虫，为此我们提出一种太阳能蔬菜大棚保温装置来解决以上存在的问题。

技术实现要素：

本发明的目的在于提供一种太阳能蔬菜大棚保温装置，以解决现有技术中的蔬菜大棚结构设计过于简单，无法适应现代化农业的使用要求，一般未采用太阳能供电，未对雨水进行收集回收利用，浪费资源，大棚内的农作物容易生虫的问题。

为实现上述目的，本发明提供如下技术方案：

一种太阳能蔬菜大棚保温装置，包括蔬菜大棚主体，所述蔬菜大棚主体的顶部安装有太阳能光伏板，且蔬菜大棚主体的一侧安装有储水箱，所述储水箱的上方设置有雨水收集斗，且储水箱的底部安装有水泵，所述蔬菜大棚主体的内部底部安装有喷灌管，且蔬菜大棚主体的内部顶部安装有控制箱，所述控制箱的下方安装有臭氧发生器，且控制箱的内部设置有石墨烯蓄电池，所述石墨烯蓄电池的前方设置有单片机，所述单片机的一侧设置有太阳能控制芯片，且单片机的下方设置有无线通讯芯片。

优选的，所述太阳能光伏板的输出端与太阳能控制芯片的输入端电性连接。

优选的，所述无线通讯芯片和太阳能控制芯片的输出端均与单片机的输入端电性连接。

优选的，所述水泵与储水箱之间通过输水管连接。

优选的，所述喷灌管共设置有两个，所述两个喷灌管上均设置有十二个喷灌分管。

优选的，所述石墨烯蓄电池的上方设置有逆变器。

优选的，所述蔬菜大棚主体的内壁上安装有红外线温度传感器。

与现有技术相比，本发明的有益效果是：本发明设计科学合理，操作安全方便，本发明设计了一种能够充分利用太阳能与雨水资源的太阳能蔬菜大棚保温装置，本发明的顶部加设有多个太阳能光伏板，能够收集太阳能并将其转化为电能利用，此外，雨水收集斗能够收集降雨并将其储存至储水箱内部回收利用，雨水中含有微量元素，有利于农作物生长，当红外线温度传感器感应到蔬菜大棚主体内部无人时，启动臭氧发生器对农作物进行杀菌，降低虫害发生率。

附图说明

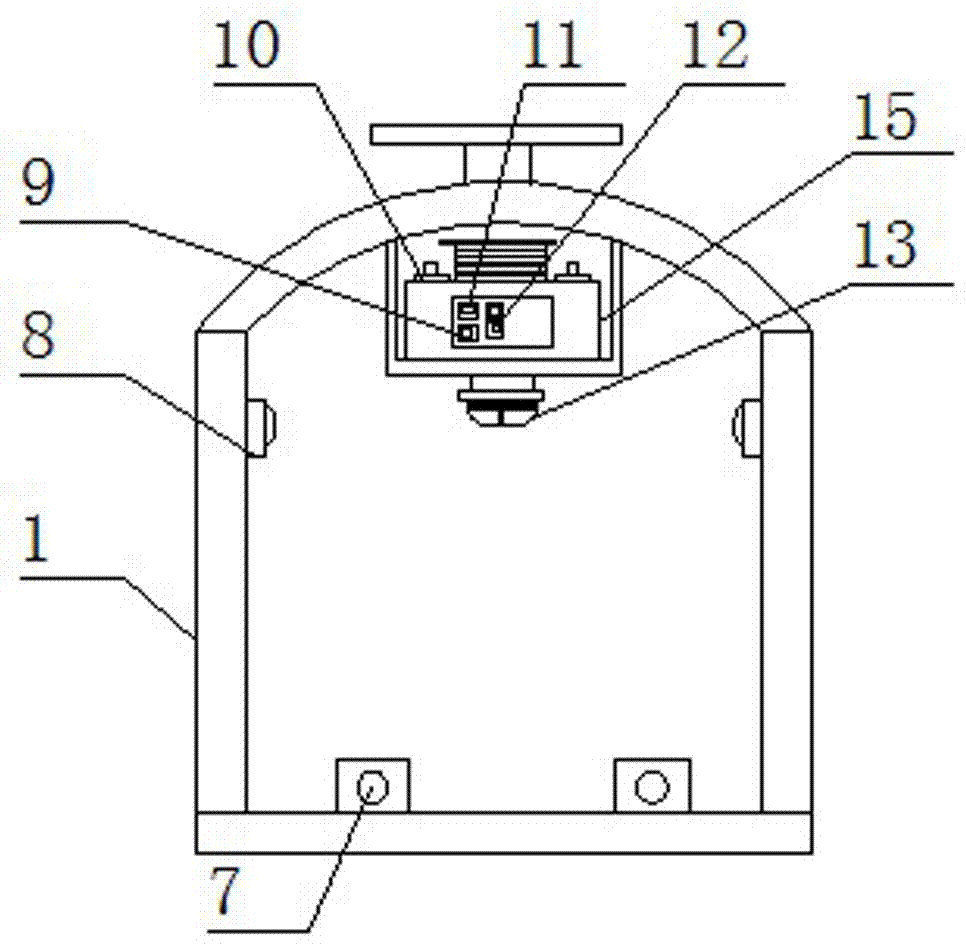

图1为本发明一种太阳能蔬菜大棚保温装置的主视图。

图2为本发明一种太阳能蔬菜大棚保温装置的侧视图。

图3为本发明一种太阳能蔬菜大棚保温装置的喷灌管的结构示意图。

图中：1-蔬菜大棚主体、2-太阳能光伏板、3-保温隔热膜、4-雨水收集斗、5-储水箱、6-水泵、7-喷灌管、8-红外线温度传感器、9-无线通讯芯片、10-石墨烯蓄电池、11-单片机、12-太阳能控制芯片、13-臭氧发生器、14-喷灌分管、15-控制箱。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1～3，本发明实施例中，一种太阳能蔬菜大棚保温装置，包括蔬菜大棚主体1，蔬菜大棚主体1的顶部安装有太阳能光伏板2，且蔬菜大棚主体1的一侧安装有储水箱5，储水箱5的上方设置有雨水收集斗4，且储水箱5的底部安装有水泵6，蔬菜大棚主体1的内部底部安装有喷灌管7，且蔬菜大棚主体1的内部顶部安装有控制箱15，控制箱15的下方安装有臭氧发生器13，且控制箱15的内部设置有石墨烯蓄电池10，石墨烯蓄电池10的前方设置有单片机11，单片机11的一侧设置有太阳能控制芯片12，且单片机11的下方设置有无线通讯芯片9，太阳能光伏板2的输出端与太阳能控制芯片12的输入端电性连接，无线通讯芯片9和太阳能控制芯片12的输出端均与单片机11的输入端电性连接。

水泵6与储水箱5之间通过输水管连接，喷灌管7共设置有两个，两个喷灌管7上均设置有十二个喷灌分管14，石墨烯蓄电池10的上方设置有逆变器，蔬菜大棚主体1的内壁上安装有红外线温度传感器8。

本发明的工作原理是：该太阳能蔬菜大棚保温装置按正常程序安装好过后，日常使用过程中，太阳能光伏板2能够集聚太阳能资源并将其转化为电能储存至石墨烯蓄电池10的内部备用，此外，雨水收集斗4能够收集降雨并将其储存至储水箱5内部回收利用，雨水通过喷灌管7和喷灌分管14对农作物进行灌溉，雨水中含有微量元素，有利于农作物生长，当红外线温度传感器8感应到蔬菜大棚主体内部无人时，单片机11启动臭氧发生器13对农作物进行杀菌，降低虫害发生率。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
