一种用于水果种植的自动化除草机的制作方法

本发明涉及水果种植技术领域，具体为一种用于水果种植的自动化除草机。

背景技术：

割草机又称除草机、剪草机或草坪修剪机等，割草机是一种用于修剪草坪和植被的机械工具，它是由刀盘、发动机、行走轮、行走机构、刀片、扶手和控制部分组成，刀盘装在行走轮上，刀盘上装有发动机，发动机的输出轴上装有刀片，刀片利用发动机的高速旋转在速度方面提高很多，节省了除草工人的作业时间，减少了大量的人力资源。

但是现在使用的除草机在进行除草工作后留下来一地的草料，非常影响美观，操作人员还需要额外花时间去清扫这些草料，浪费时间，降低了操作人员的工作效率，而且现有的除草机收集杂草，通过风机来吸收收集清除的杂草，这样对较大的杂草难以收集，而且在实际应用过程中容易造成吸料口，收集清除的杂草效率较差。

技术实现要素：

本发明的目的在于提供一种用于水果种植的自动化除草机，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种用于水果种植的自动化除草机，包括除草底座，所述除草底座下侧四角焊接有支撑脚，所述支撑脚下侧通过销子安装有滑动轮，所述除草底座上侧中部安装有第一电动机，所述第一电动机下侧传动连接有除草转轴，所述除草转轴一端安装有刀座，所述刀座四周安装有除草刀片，所述除草底座底部一侧设置有杂草收集仓，所述杂草收集仓一侧设置有收草口，所述杂草收集仓一侧设置有出料口，所述出料口上套设有可拆卸的储草袋，所述除草底座上侧一端设置有储料室，所述除草底座另一端固定设置有蓄电池，所述第一电动机与蓄电池电性连接，所述除草底座一端焊接有推杆，所述推杆一端焊接有推柄。

优选的，所述储料室内底部安装有第二电动机，所述第二电动机下侧传动设置有拨料转轴，所述拨料转轴一端设置有拨草刷，所述拨草刷设置有两个。

优选的，所述除草转轴包括第一转轴和第二转轴，所述第二转轴活动插接在第一转轴一端，所述第一转轴一侧设置有紧固旋钮。

优选的，所述第一电动机、刀座、除草刀片和除草转轴均设置有两组，两组除草刀片均向内旋转。

优选的，所述推柄外侧套设有防滑垫，所述蓄电池上端一侧设置有充电接口。

与现有技术相比，本发明的有益效果是：此用于水果种植的自动化除草机，通过拨料转轴一端设置有拨草刷，能够将除草刀片清除的杂草收集在储草袋内，通过除草转轴包括第一转轴和第二转轴，第二转轴活动插接在第一转轴一端，能够根据待清理杂草的高度进行调节除草刀片除草高度，从而使用于不同的草地进行除草，通过两组除草刀片均向内旋转，杂草清除效果较好，同时能够将清除的杂草收入杂草收集仓内，进行短暂的储存，通过拨草刷将杂草送入储草袋内，最后存储在储料室，推柄外侧套设有防滑垫，便于长时间使用推柄进行除草，蓄电池上端一侧设置有充电接口，能够对蓄电池进行充电重复使用，便于除草机进行作业。

附图说明

图1为本发明整体结构示意图；

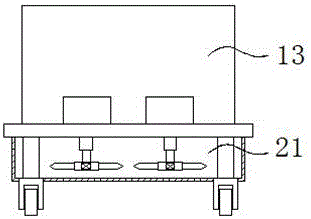

图2为本发明侧视图。

图中：1-除草底座；2-支撑脚；3-滑动轮；4-销子；5-第一电动机；6-第一转轴；7-紧固旋钮；8-第二转轴；9-刀座；10-除草刀片；11-杂草收集仓；12-第二电动机；13-储料室；14-推杆；15-推柄；16-防滑垫；17-拨料转轴；18-拨草刷；19-出料口；20-储草袋；21-收草口；22-蓄电池；23-充电接口；24-除草转轴。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，本发明提供一种技术方案：一种用于水果种植的自动化除草机，包括除草底座1，所述除草底座1下侧四角焊接有支撑脚2，所述支撑脚2下侧通过销子4安装有滑动轮3，所述除草底座1上侧中部安装有第一电动机5，所述第一电动机5下侧传动连接有除草转轴24，所述除草转轴24一端安装有刀座9，所述刀座9四周安装有除草刀片10，所述除草底座1底部一侧设置有杂草收集仓11，所述杂草收集仓11一侧设置有收草口21，所述杂草收集仓11一侧设置有出料口19，所述出料口19上套设有可拆卸的储草袋20，所述除草底座1上侧一端设置有储料室13，所述除草底座1另一端固定设置有蓄电池22，所述第一电动机5与蓄电池22电性连接，所述除草底座1一端焊接有推杆14，所述推杆14一端焊接有推柄15。

所述储料室13内底部安装有第二电动机12，所述第二电动机12下侧传动设置有拨料转轴17，所述拨料转轴17一端设置有拨草刷18，能够将除草刀片10清除的杂草收集在储草袋20内，所述拨草刷18设置有两个，所述除草转轴24包括第一转轴6和第二转轴8，所述第二转轴8活动插接在第一转轴6一端，所述第一转轴6一侧设置有紧固旋钮7，能够根据待清理杂草的高度进行调节除草刀片10除草高度，从而使用于不同的草地进行除草，所述第一电动机5、刀座9、除草刀片10和除草转轴24均设置有两组，两组除草刀片10均向内旋转，杂草清除效果较好，同时能够将清除的杂草收入杂草收集仓11内，进行短暂的储存，所述推柄15外侧套设有防滑垫16，所述蓄电池22上端一侧设置有充电接口23，能够对蓄电池22进行充电重复使用，便于除草机进行作业。

工作原理：手推推柄15在待除草的水果种植田地里行走，通过两组除草刀片10均向内旋转，进行切割杂草，割落的杂草落在杂草收集仓11前端，通过第二电动机12驱动拨草刷18转动，将杂草送入储草袋20内，储草袋20存满后拆卸掉将收集的杂草倒入储料室13进行收集，杂草收集效果较好，而且一次性可收集较多的杂草，减少了操作工人的工作时间，提高了工作效率。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
