一种市政道路隔离绿化带施肥设备的制作方法

本发明涉及一种施肥设备，尤其涉及一种市政道路隔离绿化带施肥设备。

背景技术：

市政是指城市的各项行政管理工作。广义的市政是指城市的政党组织和国家政权机关，为实现城市自身和国家的政治、经济、文化和社会发展的各项管理活动及其过程，狭义的市政是指城市的国家行政机关对市辖区内的各类行政事务和社会公共事务所进行的管理活动及其过程。

绿化带指的是在道路用地范围内，供绿化的条形地带。绿化带具有美化城市、消除司机视觉疲劳、净化环境、减少交通事故等作用。在城市占据着不可取代的重要地位。绿化带的宽度和道路宽度比例要适宜，宽阔的道路绿化带也要宽，单排绿化带要比双排宽。绿化带的分隔交通，具有安全功能。以乔木为主的绿化带这是应大力提倡的绿化带种植形式，绿量最大，环境效益最为明显，主干高3.5米以上，对交通无任何影响，树下可种植耐阴草坪和花卉，美化效果明显，特别适合宽阔的城市道路。

市政道路的隔离绿化带对城市起着很大的作用，因此对绿化带的保养也是重要的，每隔一段时间就要对绿化带进行施肥工作，以保证绿化带内植物健康生长，目前的绿化带施肥工作都依靠人工来进行，人工施肥存在劳动强度大、施肥效率低、施肥不均匀的缺点，因此亟需研发一种能减少劳动强度、施肥效率高、施肥均匀的市政道路隔离绿化带施肥设备。

技术实现要素：

(1)要解决的技术问题

本发明为了克服人工施肥存在劳动强度大、施肥效率低、施肥不均匀的缺点，本发明要解决的技术问题是提供一种能减少劳动强度、施肥效率高、施肥均匀的市政道路隔离绿化带施肥设备。

(2)技术方案

为了解决上述技术问题，本发明提供了这样一种市政道路隔离绿化带施肥设备，包括有电动绕线轮、滑轨、第一单向阀、缸体、活塞、第一连杆、车轮、安装座、底板、转盘、推手、旋转电机、铰接部件、第二连杆、摇柄、轴承座、电控阀、进料斗、搅拌叶片、第一转轴、第二单向阀、第二水管、箱体、弹簧、第一水管、挡板、固定架、喷头、滑块和拉线，底板底部左右对称连接有车轮，车轮能自由转动，底板顶部左侧通过螺栓连接的方式连接有电动绕线轮和滑轨，电动绕线轮位于滑轨左侧，滑轨左部滑动式连接有滑块，电动绕线轮上绕有拉线，拉线上端与滑块下端通过挂钩连接的方式连接，滑块左侧上端焊接有挡板，挡板底部与滑块上端之间通过挂钩连接的方式连接有弹簧，滑块左端焊接有固定架，底板顶部中部焊接有缸体，缸体外顶部通过支杆焊接有箱体，箱体与缸体之间通过法兰连接的方式连接有第二水管，第二水管内设有第二单向阀，缸体右侧下部通过法兰连接的方式连接有第一水管，第一水管内设有第一单向阀，第一水管左部固定在固定架上，第一水管末端通过法兰连接的方式连接有喷头，箱体顶部焊接有进料斗，进料斗上设有电控阀，箱体右壁中部通过螺栓连接的方式连接有轴承座，轴承座上的轴承内通过过盈连接的方式连接有第一转轴，第一转轴左端焊接有搅拌叶片，第一转轴右端焊接有摇柄，底板顶部右侧焊接有安装座，安装座上通过螺栓连接的方式连接有旋转电机，旋转电机前侧的输出轴通过平键连接的方式连接有转盘，转盘前侧通过铰接部件铰接连接有第二连杆，第二连杆左端通过铰接部件铰接连接有第一连杆，第一连杆左端连接有活塞，活塞与缸体配合，底板顶部右侧焊接有推手，推手位于安装座右侧。

优选地，铰接部件包括有旋转轴和紧固盖，转盘前侧偏心位置处与第二连杆右端均开有通孔，旋转轴穿过转盘前侧偏心位置处与第二连杆右端的通孔，紧固盖与旋转轴后端过盈连接；第一连杆右端与第二连杆左端均开有通孔，旋转轴穿过第一连杆右端与第二连杆左端的通孔，紧固盖与旋转轴后端过盈连接。

优选地，还包括有橡胶套，摇柄上胶接有橡胶套。

优选地，底板的材料为不锈钢。

优选地，挡板的材料为q235钢。

优选地，旋转电机为伺服电机。

工作原理：当需要对隔离绿化带进行施肥时，工作人员先控制电控阀开启，然后将肥料与水通过进料斗加入到箱体内，当箱体内装满肥料与水后，控制电控阀关闭，接着工作人员转动摇柄，摇柄通过第一转轴带动搅拌叶片转动，搅拌叶片对箱体内的肥料与水进行搅拌，使肥料充分的融入到水中，当肥料与水混合均匀后，工作人员停止转动摇柄。将本设备推至绿化带旁，使得喷头对准绿化带，启动旋转电机，旋转电机带动转盘转动，转盘带动第二连杆左右运动，第二连杆带动第一连杆左右运动，第一连杆带动活塞左右运动，当活塞向右运动时，箱体内的肥料经过第二水管进入到缸体内，当活塞向左运动时，缸体内的肥料经过第一水管从喷头喷出，喷出的肥料为绿化带内的植物进行施肥。当需要为较高的植物施肥时，控制电动绕线轮逆时针转动，拉线伸长，滑块在弹簧拉力作用下向上运动，滑块通过固定架带动喷头向上运动，喷头向上喷洒肥料，当需要为较矮的植物施肥时，控制电动绕线轮顺时针转动，拉线缩短，拉线带动向下运动，滑块通过固定架带动喷头向下运动，喷头向下喷洒肥料，如此，能够满足不同植物的施肥工作，当绿化带的施肥工作完成后，控制旋转电机停止旋转即可。

因为铰接部件包括有旋转轴和紧固盖，转盘前侧偏心位置处与第二连杆右端均开有通孔，旋转轴穿过转盘前侧偏心位置处与第二连杆右端的通孔，紧固盖与旋转轴后端过盈连接；第一连杆右端与第二连杆左端均开有通孔，旋转轴穿过第一连杆右端与第二连杆左端的通孔，紧固盖与旋转轴后端过盈连接，该铰接部件摆动灵活，能延长设备的使用寿命。

因为还包括有橡胶套，摇柄上胶接有橡胶套，橡胶套能起到防滑的作用，提高设备的安全性能。

因为底板的材料为不锈钢，不锈钢耐腐蚀性和耐酸性强，可延长装置的使用寿命。

因为挡板的材料为q235钢，q235钢硬度高，不容易变形，使装置的使用寿命更长。

因为旋转电机为伺服电机，抗过载能力强，高速性能好，能精准控制其转速。

(3)有益效果

本发明通过控制选电机转动，旋转电机带动转盘转动，转盘带动第二连杆左右运动，第二连杆带动第一连杆左右运动，第一连杆带动活塞左右运动，实现了肥料的喷洒工作，同时弹簧与电动绕线轮的配合，使得喷头的高度能够调节，增强了本设备的实用性。

附图说明

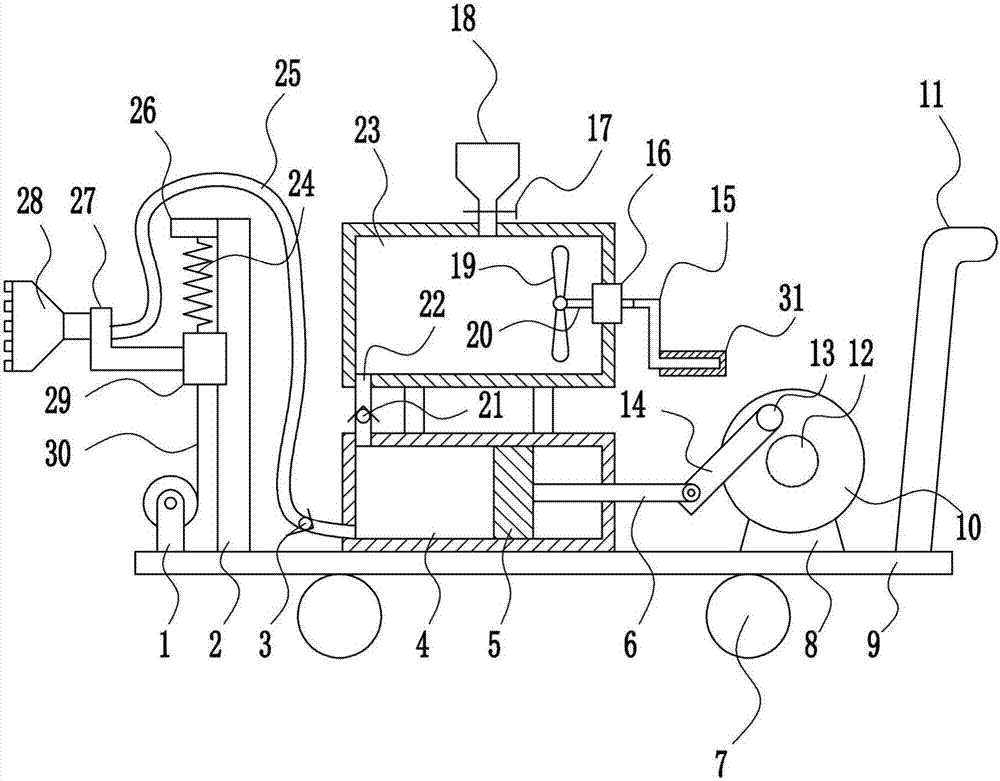

图1为本发明的第一种主视结构示意图。

图2为本发明的第二种主视结构示意图。

图3为本发明铰接部件的立体结构示意图。

附图中的标记为：1-电动绕线轮，2-滑轨，3-第一单向阀，4-缸体，5-活塞，6-第一连杆，7-车轮，8-安装座，9-底板，10-转盘，11-推手，12-旋转电机，13-铰接部件，131-旋转轴，132-紧固盖，14-第二连杆，15-摇柄，16-轴承座，17-电控阀，18-进料斗，19-搅拌叶片，20-第一转轴，21-第二单向阀，22-第二水管，23-箱体，24-弹簧，25-第一水管，26-挡板，27-固定架，28-喷头，29-滑块，30-拉线，31-橡胶套。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种市政道路隔离绿化带施肥设备，如图1-3所示，包括有电动绕线轮1、滑轨2、第一单向阀3、缸体4、活塞5、第一连杆6、车轮7、安装座8、底板9、转盘10、推手11、旋转电机12、铰接部件13、第二连杆14、摇柄15、轴承座16、电控阀17、进料斗18、搅拌叶片19、第一转轴20、第二单向阀21、第二水管22、箱体23、弹簧24、第一水管25、挡板26、固定架27、喷头28、滑块29和拉线30，底板9底部左右对称连接有车轮7，车轮7能自由转动，底板9顶部左侧通过螺栓连接的方式连接有电动绕线轮1和滑轨2，电动绕线轮1位于滑轨2左侧，滑轨2左部滑动式连接有滑块29，电动绕线轮1上绕有拉线30，拉线30上端与滑块29下端通过挂钩连接的方式连接，滑块29左侧上端焊接有挡板26，挡板26底部与滑块29上端之间通过挂钩连接的方式连接有弹簧24，滑块29左端焊接有固定架27，底板9顶部中部焊接有缸体4，缸体4外顶部通过支杆焊接有箱体23，箱体23与缸体4之间通过法兰连接的方式连接有第二水管22，第二水管22内设有第二单向阀21，缸体4右侧下部通过法兰连接的方式连接有第一水管25，第一水管25内设有第一单向阀3，第一水管25左部固定在固定架27上，第一水管25末端通过法兰连接的方式连接有喷头28，箱体23顶部焊接有进料斗18，进料斗18上设有电控阀17，箱体23右壁中部通过螺栓连接的方式连接有轴承座16，轴承座16上的轴承内通过过盈连接的方式连接有第一转轴20，第一转轴20左端焊接有搅拌叶片19，第一转轴20右端焊接有摇柄15，底板9顶部右侧焊接有安装座8，安装座8上通过螺栓连接的方式连接有旋转电机12，旋转电机12前侧的输出轴通过平键连接的方式连接有转盘10，转盘10前侧通过铰接部件13铰接连接有第二连杆14，第二连杆14左端通过铰接部件13铰接连接有第一连杆6，第一连杆6左端连接有活塞5，活塞5与缸体4配合，底板9顶部右侧焊接有推手11，推手11位于安装座8右侧。

实施例2

一种市政道路隔离绿化带施肥设备，如图1-3所示，包括有电动绕线轮1、滑轨2、第一单向阀3、缸体4、活塞5、第一连杆6、车轮7、安装座8、底板9、转盘10、推手11、旋转电机12、铰接部件13、第二连杆14、摇柄15、轴承座16、电控阀17、进料斗18、搅拌叶片19、第一转轴20、第二单向阀21、第二水管22、箱体23、弹簧24、第一水管25、挡板26、固定架27、喷头28、滑块29和拉线30，底板9底部左右对称连接有车轮7，车轮7能自由转动，底板9顶部左侧通过螺栓连接的方式连接有电动绕线轮1和滑轨2，电动绕线轮1位于滑轨2左侧，滑轨2左部滑动式连接有滑块29，电动绕线轮1上绕有拉线30，拉线30上端与滑块29下端通过挂钩连接的方式连接，滑块29左侧上端焊接有挡板26，挡板26底部与滑块29上端之间通过挂钩连接的方式连接有弹簧24，滑块29左端焊接有固定架27，底板9顶部中部焊接有缸体4，缸体4外顶部通过支杆焊接有箱体23，箱体23与缸体4之间通过法兰连接的方式连接有第二水管22，第二水管22内设有第二单向阀21，缸体4右侧下部通过法兰连接的方式连接有第一水管25，第一水管25内设有第一单向阀3，第一水管25左部固定在固定架27上，第一水管25末端通过法兰连接的方式连接有喷头28，箱体23顶部焊接有进料斗18，进料斗18上设有电控阀17，箱体23右壁中部通过螺栓连接的方式连接有轴承座16，轴承座16上的轴承内通过过盈连接的方式连接有第一转轴20，第一转轴20左端焊接有搅拌叶片19，第一转轴20右端焊接有摇柄15，底板9顶部右侧焊接有安装座8，安装座8上通过螺栓连接的方式连接有旋转电机12，旋转电机12前侧的输出轴通过平键连接的方式连接有转盘10，转盘10前侧通过铰接部件13铰接连接有第二连杆14，第二连杆14左端通过铰接部件13铰接连接有第一连杆6，第一连杆6左端连接有活塞5，活塞5与缸体4配合，底板9顶部右侧焊接有推手11，推手11位于安装座8右侧。

铰接部件13包括有旋转轴131和紧固盖132，转盘10前侧偏心位置处与第二连杆14右端均开有通孔，旋转轴131穿过转盘10前侧偏心位置处与第二连杆14右端的通孔，紧固盖132与旋转轴131后端过盈连接；第一连杆6右端与第二连杆14左端均开有通孔，旋转轴131穿过第一连杆6右端与第二连杆14左端的通孔，紧固盖132与旋转轴131后端过盈连接。

实施例3

一种市政道路隔离绿化带施肥设备，如图1-3所示，包括有电动绕线轮1、滑轨2、第一单向阀3、缸体4、活塞5、第一连杆6、车轮7、安装座8、底板9、转盘10、推手11、旋转电机12、铰接部件13、第二连杆14、摇柄15、轴承座16、电控阀17、进料斗18、搅拌叶片19、第一转轴20、第二单向阀21、第二水管22、箱体23、弹簧24、第一水管25、挡板26、固定架27、喷头28、滑块29和拉线30，底板9底部左右对称连接有车轮7，车轮7能自由转动，底板9顶部左侧通过螺栓连接的方式连接有电动绕线轮1和滑轨2，电动绕线轮1位于滑轨2左侧，滑轨2左部滑动式连接有滑块29，电动绕线轮1上绕有拉线30，拉线30上端与滑块29下端通过挂钩连接的方式连接，滑块29左侧上端焊接有挡板26，挡板26底部与滑块29上端之间通过挂钩连接的方式连接有弹簧24，滑块29左端焊接有固定架27，底板9顶部中部焊接有缸体4，缸体4外顶部通过支杆焊接有箱体23，箱体23与缸体4之间通过法兰连接的方式连接有第二水管22，第二水管22内设有第二单向阀21，缸体4右侧下部通过法兰连接的方式连接有第一水管25，第一水管25内设有第一单向阀3，第一水管25左部固定在固定架27上，第一水管25末端通过法兰连接的方式连接有喷头28，箱体23顶部焊接有进料斗18，进料斗18上设有电控阀17，箱体23右壁中部通过螺栓连接的方式连接有轴承座16，轴承座16上的轴承内通过过盈连接的方式连接有第一转轴20，第一转轴20左端焊接有搅拌叶片19，第一转轴20右端焊接有摇柄15，底板9顶部右侧焊接有安装座8，安装座8上通过螺栓连接的方式连接有旋转电机12，旋转电机12前侧的输出轴通过平键连接的方式连接有转盘10，转盘10前侧通过铰接部件13铰接连接有第二连杆14，第二连杆14左端通过铰接部件13铰接连接有第一连杆6，第一连杆6左端连接有活塞5，活塞5与缸体4配合，底板9顶部右侧焊接有推手11，推手11位于安装座8右侧。

铰接部件13包括有旋转轴131和紧固盖132，转盘10前侧偏心位置处与第二连杆14右端均开有通孔，旋转轴131穿过转盘10前侧偏心位置处与第二连杆14右端的通孔，紧固盖132与旋转轴131后端过盈连接；第一连杆6右端与第二连杆14左端均开有通孔，旋转轴131穿过第一连杆6右端与第二连杆14左端的通孔，紧固盖132与旋转轴131后端过盈连接。

还包括有橡胶套31，摇柄15上胶接有橡胶套31。

实施例4

一种市政道路隔离绿化带施肥设备，如图1-3所示，包括有电动绕线轮1、滑轨2、第一单向阀3、缸体4、活塞5、第一连杆6、车轮7、安装座8、底板9、转盘10、推手11、旋转电机12、铰接部件13、第二连杆14、摇柄15、轴承座16、电控阀17、进料斗18、搅拌叶片19、第一转轴20、第二单向阀21、第二水管22、箱体23、弹簧24、第一水管25、挡板26、固定架27、喷头28、滑块29和拉线30，底板9底部左右对称连接有车轮7，车轮7能自由转动，底板9顶部左侧通过螺栓连接的方式连接有电动绕线轮1和滑轨2，电动绕线轮1位于滑轨2左侧，滑轨2左部滑动式连接有滑块29，电动绕线轮1上绕有拉线30，拉线30上端与滑块29下端通过挂钩连接的方式连接，滑块29左侧上端焊接有挡板26，挡板26底部与滑块29上端之间通过挂钩连接的方式连接有弹簧24，滑块29左端焊接有固定架27，底板9顶部中部焊接有缸体4，缸体4外顶部通过支杆焊接有箱体23，箱体23与缸体4之间通过法兰连接的方式连接有第二水管22，第二水管22内设有第二单向阀21，缸体4右侧下部通过法兰连接的方式连接有第一水管25，第一水管25内设有第一单向阀3，第一水管25左部固定在固定架27上，第一水管25末端通过法兰连接的方式连接有喷头28，箱体23顶部焊接有进料斗18，进料斗18上设有电控阀17，箱体23右壁中部通过螺栓连接的方式连接有轴承座16，轴承座16上的轴承内通过过盈连接的方式连接有第一转轴20，第一转轴20左端焊接有搅拌叶片19，第一转轴20右端焊接有摇柄15，底板9顶部右侧焊接有安装座8，安装座8上通过螺栓连接的方式连接有旋转电机12，旋转电机12前侧的输出轴通过平键连接的方式连接有转盘10，转盘10前侧通过铰接部件13铰接连接有第二连杆14，第二连杆14左端通过铰接部件13铰接连接有第一连杆6，第一连杆6左端连接有活塞5，活塞5与缸体4配合，底板9顶部右侧焊接有推手11，推手11位于安装座8右侧。

铰接部件13包括有旋转轴131和紧固盖132，转盘10前侧偏心位置处与第二连杆14右端均开有通孔，旋转轴131穿过转盘10前侧偏心位置处与第二连杆14右端的通孔，紧固盖132与旋转轴131后端过盈连接；第一连杆6右端与第二连杆14左端均开有通孔，旋转轴131穿过第一连杆6右端与第二连杆14左端的通孔，紧固盖132与旋转轴131后端过盈连接。

还包括有橡胶套31，摇柄15上胶接有橡胶套31。

底板9的材料为不锈钢。

挡板26的材料为q235钢。

旋转电机12为伺服电机。

工作原理：当需要对隔离绿化带进行施肥时，工作人员先控制电控阀17开启，然后将肥料与水通过进料斗18加入到箱体23内，当箱体23内装满肥料与水后，控制电控阀17关闭，接着工作人员转动摇柄15，摇柄15通过第一转轴20带动搅拌叶片19转动，搅拌叶片19对箱体23内的肥料与水进行搅拌，使肥料充分的融入到水中，当肥料与水混合均匀后，工作人员停止转动摇柄15。将本设备推至绿化带旁，使得喷头28对准绿化带，启动旋转电机12，旋转电机12带动转盘10转动，转盘10带动第二连杆14左右运动，第二连杆14带动第一连杆6左右运动，第一连杆6带动活塞5左右运动，当活塞5向右运动时，箱体23内的肥料经过第二水管22进入到缸体4内，当活塞5向左运动时，缸体4内的肥料经过第一水管25从喷头28喷出，喷出的肥料为绿化带内的植物进行施肥。当需要为较高的植物施肥时，控制电动绕线轮1逆时针转动，拉线30伸长，滑块29在弹簧24拉力作用下向上运动，滑块29通过固定架27带动喷头28向上运动，喷头28向上喷洒肥料，当需要为较矮的植物施肥时，控制电动绕线轮1顺时针转动，拉线30缩短，拉线30带动向下运动，滑块29通过固定架27带动喷头28向下运动，喷头28向下喷洒肥料，如此，能够满足不同植物的施肥工作，当绿化带的施肥工作完成后，控制旋转电机12停止旋转即可。

因为铰接部件13包括有旋转轴131和紧固盖132，转盘10前侧偏心位置处与第二连杆14右端均开有通孔，旋转轴131穿过转盘10前侧偏心位置处与第二连杆14右端的通孔，紧固盖132与旋转轴131后端过盈连接；第一连杆6右端与第二连杆14左端均开有通孔，旋转轴131穿过第一连杆6右端与第二连杆14左端的通孔，紧固盖132与旋转轴131后端过盈连接，该铰接部件13摆动灵活，能延长设备的使用寿命。

因为还包括有橡胶套31，摇柄15上胶接有橡胶套31，橡胶套31能起到防滑的作用，提高设备的安全性能。

因为底板9的材料为不锈钢，不锈钢耐腐蚀性和耐酸性强，可延长装置的使用寿命。

因为挡板26的材料为q235钢，q235钢硬度高，不容易变形，使装置的使用寿命更长。

因为旋转电机12为伺服电机，抗过载能力强，高速性能好，能精准控制其转速。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
