一种塑料薄膜蔬菜温室自动放风降温装置的制作方法

本发明是一种塑料薄膜蔬菜温室自动放风降温装置，属于农业技术领域。

背景技术：

在不适宜植物生长的季节，能提供生育期和增加产量，多用于低温季节喜温蔬菜、花卉、林木等植物栽培或育苗等。温室的种类多，依不同的屋架材料、采光材料、外形及加温条件等又可分为很多种类，如玻璃温室、塑料聚碳酸脂温室；单栋温室、连栋温室；单屋面温室、双屋面温室；加温温室、不加温温室等。温室结构应密封保温，但又应便于通风降温。现代化温室中具有控制温湿度、光照等条件的设备。

现有降温工作均是人工把温室上的塑料薄膜扒开一些，靠自然循环的方法进行降温，降温效率低，加大人员工作量，同时无法控制温度，降低蔬菜种植效果，现有放风工作均是利用侧窗来实现，其需要人工操作，增加人工费，若因工人忘记关闭天窗，造成温室内植物发育不良，导致植物大批量死亡。

技术实现要素：

针对现有技术存在的不足，本发明目的是提供一种塑料薄膜蔬菜温室自动放风降温装置，以解决上述背景技术中提出的问题，本发明使用方便，提高蔬菜种植效果，降低种植成本，可靠性高。

为了实现上述目的，本发明是通过如下的技术方案来实现：一种塑料薄膜蔬菜温室自动放风降温装置，包括湿帘、放风机构、风机、海绵布以及温控开关，所述湿帘上镶嵌着放风机构，所述放风机构内部设有风机，所述风机右侧安装有海绵布，所述海绵布右端中间位置设有温控开关，所述海绵布固定在放风机构内部，所述放风机构包括传动棘轮、辅助棘轮、框架、转轴、活动板以及步进电机，所述步进电机后端设有传动棘轮，所述传动棘轮下端设置有辅助棘轮，所述辅助棘轮前端安装有转轴，所述转轴上设有活动板，所述活动板以及转轴均装配在框架内部，所述框架上端固定着步进电机，所述框架后端设有辅助棘轮，所述转轴后端穿过框架与辅助棘轮相连接，所述框架镶嵌在湿帘上，所述框架内部设有风机以及海绵布，所述活动板右侧安装有风机，所述步进电机右侧设有湿帘，所述湿帘设有至少两个，至少两个所述湿帘均安装在温室上，所述温控开关通过连接线分别与风机以及步进电机相连接，所述辅助棘轮、转轴以及活动板均设有两个以上，两个以上所述活动板均匀排列在框架内部，所述传动棘轮与辅助棘轮进行棘轮啮合，所述转轴与框架通过轴承相连接，所述步进电机与框架连接位置安装有弹簧减震垫。

本发明的有益效果：一种塑料薄膜蔬菜温室自动放风降温装置，本发明通过添加湿帘、放风机构、风机以及海绵布，该设计加大降温效率，也可保证足够湿度，提高蔬菜种植效果，同时海绵布的设计可吸附温室内的水汽进入风机内，提高风机使用寿命，解决现有降温工作均是人工把温室上的塑料薄膜扒开一些，靠自然循环的方法进行降温，降温效率低，加大人员工作量，同时无法控制温度，降低蔬菜种植效果等问题。

因添加温控开关、传动棘轮、辅助棘轮、转轴、活动板以及步进电机，该设计即可自动放风工作，也可实现密封效果，降低种植成本，解决现有放风工作均是利用侧窗来实现，其需要人工操作，增加人工费，若因工人忘记关闭天窗，造成温室内植物发育不良，导致植物大批量死亡的问题。

因两个以上活动板均匀排列在框架内部，该设计可实现将框架进行密封处理，因添加轴承，该设计实现转轴旋转，因添加弹簧减震垫，该设计可降低步进电机工作产生的震动，本发明使用方便，提高蔬菜种植效果，降低种植成本，可靠性高。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

图1为本发明一种塑料薄膜蔬菜温室自动放风降温装置的结构示意图；

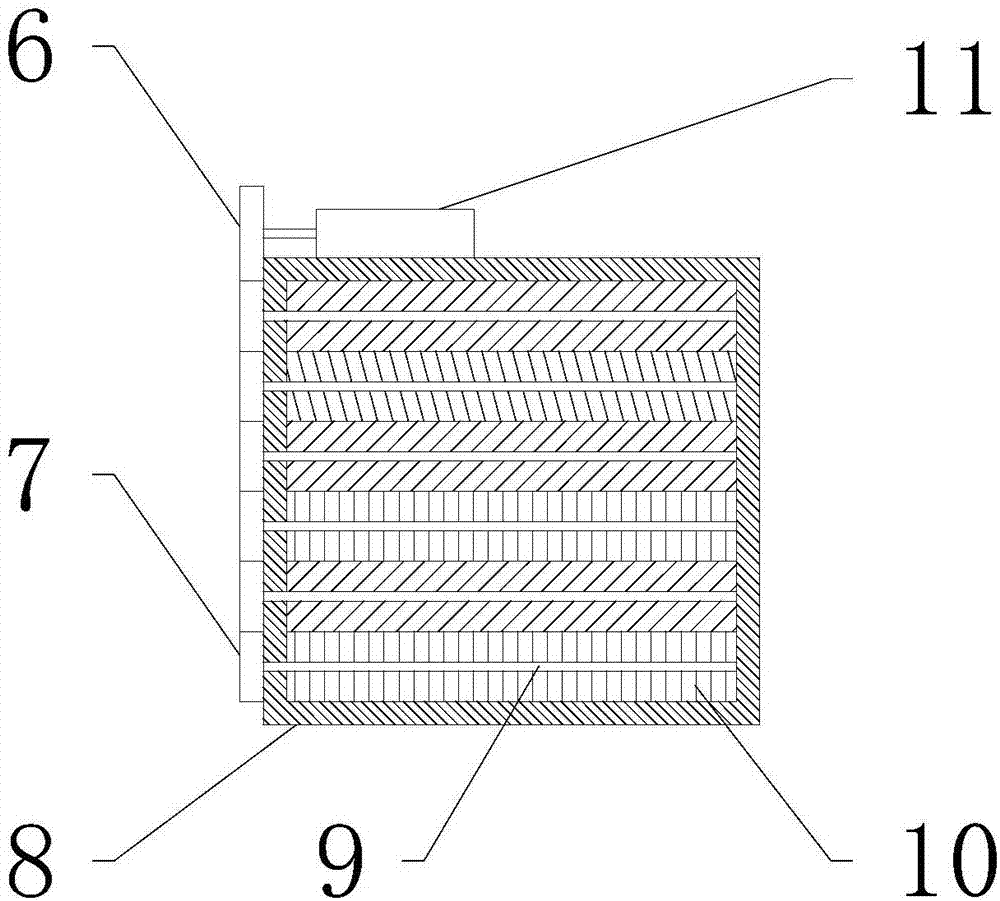

图2为本发明一种塑料薄膜蔬菜温室自动放风降温装置中放风机构的示意图；

图中：1-湿帘、2-放风机构、3-风机、4-海绵布、5-温控开关、6-传动棘轮、7-辅助棘轮、8-框架、9-转轴、10-活动板、11-步进电机。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

请参阅图1和图2，本发明提供一种技术方案：一种塑料薄膜蔬菜温室自动放风降温装置，包括湿帘1、放风机构2、风机3、海绵布4以及温控开关5，湿帘1上镶嵌着放风机构2，放风机构2内部设有风机3，风机3右侧安装有海绵布4，海绵布4右端中间位置设有温控开关5，海绵布4固定在放风机构2内部，该设计实现降温功能。

放风机构2包括传动棘轮6、辅助棘轮7、框架8、转轴9、活动板10以及步进电机11，步进电机11后端设有传动棘轮6，传动棘轮6下端设置有辅助棘轮7，辅助棘轮7前端安装有转轴9，转轴9上设有活动板10，活动板10以及转轴9均装配在框架8内部，框架8上端固定着步进电机11，框架8后端设有辅助棘轮7，转轴9后端穿过框架8与辅助棘轮7相连接，框架8镶嵌在湿帘1上，框架8内部设有风机3以及海绵布4，活动板10右侧安装有风机3，步进电机11右侧设有湿帘1，该设计自动防风工作。

湿帘1设有至少两个，至少两个湿帘1均安装在温室上，温控开关5通过连接线分别与风机3以及步进电机11相连接，辅助棘轮7、转轴9以及活动板10均设有两个以上，两个以上活动板10均匀排列在框架8内部，传动棘轮6与辅助棘轮7进行棘轮啮合，转轴9与框架8通过轴承相连接，步进电机11与框架8连接位置安装有弹簧减震垫。

具体实施方式：在进行使用时，首先使用人员对本发明进行检查，检查是否存在缺陷，如果存在缺陷的话就无法进行使用了，此时需要通知维修人员进行维修，如果不存在问题的话就可以进行使用，使用前，使用人员先在温控开关5上设置最高温度，若温室内温度大于最高温度时，温控开关5被启动可控制步进电机11启动，步进电机11工作带动带动传动棘轮6转动，因传动棘轮6与辅助棘轮7进行棘轮啮合，所以传动棘轮6转动带动辅助棘轮7转动，辅助棘轮7转动带动转轴9转动，转轴9转动带动活动板10转动，使活动板10从竖直状态转换成横向状态，该设计即可自动放风工作，也可实现密封效果，降低种植成本。

同时温控开关5也控制风机3运行，风机3工作实现对温室内进行排风处理，同时也可使温室内产生负压，迫使温室外未饱和的空气流经湿帘1表面，空气中大量显热转化成潜热，从而迫使进入温室内空气的干湿温度降低，并源源不断地引入温室内进行降温工作，该设计加大降温效率，也可保证足够湿度，提高蔬菜种植效果。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点,对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
