一种防护性高的果蔬培育箱的制作方法

本发明涉及农业生产技术领域，具体为一种防护性高的果蔬培育箱。

背景技术：

通常情况下，依据农业生产对象的不同，将农业分为种植业、畜牧业、林业、渔业和副业。世界主要农业地域类型，基本上分属畜牧业和种植业；有些情况下，农民在自己田地上同时经营种植业和畜牧业，这样的农业称为混合农业。

农业生产情况下需要用到蔬菜培育用保温箱,而现有的保温箱不具备防护性，往往因为小碰撞使蔬菜培育用保温箱造成损伤，降低了保温箱的使用效果，保证不了蔬菜培育用保温箱的安全性，果蔬培育箱的使用寿命短暂，无法满足用户的需求，不利于蔬菜培育保温箱的使用效果。

技术实现要素：

（一）解决的技术问题

针对现有技术的不足，本发明提供了一种防护性高的果蔬培育箱，解决了现有的保温箱不具备防护性，往往因为小碰撞使蔬菜培育用保温箱造成损伤，降低了保温箱的使用效果，保证不了蔬菜培育用保温箱的安全性，果蔬培育箱的使用寿命短暂的问题。

（二）技术方案

为实现上述目的，本发明提供如下技术方案：一种防护性高的果蔬培育箱，包括箱体，所述箱体的两侧面均固定连接有防撞板，所述防撞板的内部开设有凹槽，所述凹槽的内侧壁固定连接有橡胶板，且橡胶板远离凹槽的内侧壁固定连接有缓冲垫，所述凹槽的内壁两侧固定连接有两个相对称的滑轨，且滑轨的内部卡接有第一滑块，所述第一滑块远离滑轨的一端固定连接有活动板，所述活动板的一侧面固定连接有限位杆，且限位杆远离活动板的一端固定连接有第一弹簧，所述第一弹簧的一端与缓冲垫的外表面固定连接，所述活动板的另一侧面固定连接有套筒，且套筒远离活动板的一端设有套杆，所述套杆的外表面缠绕有第二弹簧，所述第二弹簧的底端与套筒的内底壁固定连接，所述套杆远离活动板的一端固定连接有缓冲板。

优选的，所述套筒的内壁固定连接有两个相对称的导轨，且导轨的内部卡接有第二滑块，所述第二滑块远离导轨的一端与套杆的外表面固定连接。

优选的，所述箱体的正面镶嵌有观察窗，且观察窗的数量至少有两个。

优选的，所述箱体的底部固定连接有底板，且底板远离箱体的一侧面固定连接有两个相对称的底脚。

优选的，所述底板的两端固定连接有支撑杆，且支撑杆远离底板的一端固定连接有弹簧胶垫。

优选的，所述底脚的底部固定连接有软质垫，且软质垫的外表面开设有防滑纹。

（三）有益效果

本发明提供了一种防护性高的果蔬培育箱，具备以下有益效果：

（1）该防护性高的果蔬培育箱，通过底板底部固定连接的底脚提高了箱体与地面的接触距离，避免了箱体的内部受潮，并且增加了箱体的稳定性，第二滑块与导轨的配合能够使套杆更加稳定的进行防撞，避免了套杆在被外部抨击的同时产生偏移，提高了套杆的稳定性，软质垫提高底脚与地面的摩擦程度，提高了底脚的稳定性，开设有防滑纹能够避免底脚出现滑动的情况再通过箱体正面镶嵌的观察窗能够使用户观察到箱体内部的生产情况，并且能够避免箱体内部产生状况能够及时发现，提高了箱体内部的安全性，增加了整体的使用效果，增加了果蔬培育箱的使用寿命。

（2）该防护性高的果蔬培育箱，通过防撞板外表面开设的凹槽，在撞击的同时利用凹槽内部第一弹簧和活动板的活动，达成第一层缓冲撞击力，通过缓冲板被撞击的缓冲力度，使套筒内的第二弹簧产生弹力挤压活动板，达到第二层缓冲撞击力，缓冲板与橡胶板之间的第一弹簧、第二弹簧在整体受到撞击时，利用第一弹簧和第二弹簧缓冲力使其整体的撞击力度减弱，减少保护箱外表面的破损程度，提高整体的防护性高，提高了果蔬培育箱的使用寿命。

附图说明

图1为本发明结构正视图；

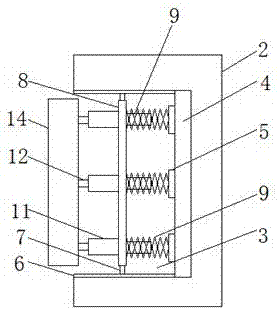

图2为本发明防撞板的剖视图；

图3为本发明套筒的剖视图。

图中：1箱体、2防撞板、3凹槽、4橡胶板、5缓冲垫、6滑轨、7第一滑块、8活动板、9限位杆、10第一弹簧、11套筒、12套杆、13第二弹簧、14缓冲板、15导轨、16第二滑块、17观察窗、18底板、19底脚、20软质垫、21支撑杆、22弹簧胶垫。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供一种技术方案：一种防护性高的果蔬培育箱，包括箱体1，箱体1的两侧面均固定连接有防撞板2，防撞板2的内部开设有凹槽3，箱体1的底部固定连接有底板18，且底板18远离箱体1的一侧面固定连接有两个相对称的底脚19，通过设置底脚19提高了箱体1与地面的接触距离，避免了箱体1的内部受潮，并且增加了箱体1的稳定性，挺高了整体的使用效果，凹槽3的内侧壁固定连接有橡胶板4，底板18的两端固定连接有支撑杆21，且支撑杆21远离底板的一端固定连接有弹簧胶垫22，通过设置支撑杆21能够提高箱体1的稳定性，弹簧胶垫22能够使支撑杆21更加附有防护性，避免了外部对箱体1底部的造成的损伤，提高了整体的使用效果，且橡胶板4远离凹槽3的内侧壁固定连接有缓冲垫5，凹槽3的内壁两侧固定连接有两个相对称的滑轨6，且滑轨6的内部卡接有第一滑块7，第一滑块7远离滑轨6的一端固定连接有活动板8，套筒11的内壁固定连接有两个相对称的导轨15，且导轨15的内部卡接有第二滑块16，第二滑块16远离导轨的一端与套杆12的外表面固定连接，通过第二滑块16与导轨15的配合能够使套杆12更加稳定的进行防撞，避免了套杆12在被外部抨击的同时产生偏移，提高了套杆12的稳定性，增加了第二滑块16与导轨15的使用效果，提高了整体的使用效果，活动板8的一侧面固定连接有限位杆9，且限位杆9远离活动板8的一端固定连接有第一弹簧10，底脚19的底部固定连接有软质垫20，且软质垫20的外表面开设有防滑纹，通过设置软质垫20提高底脚19与地面的摩擦程度，提高了底脚19的稳定性，开设有防滑纹能够避免底脚19出现滑动的情况，使其结构更加紧凑，提高了整体的稳定性，第一弹簧10的一端与缓冲垫5的外表面固定连接，活动板8的另一侧面固定连接有套筒11，箱体1的正面镶嵌有观察窗17，且观察窗17的数量至少有两个，通过设置观察窗17能够使用户观察到箱体1内部的生产情况，并且能够避免箱体1内部产生状况能够及时发现，提高了箱体1内部的安全性，增加了整体的使用效果，且套筒11远离活动板8的一端设有套杆12，套杆12的外表面缠绕有第二弹簧13，第二弹簧13的底端与套筒11的内底壁固定连接，套杆12远离活动板8的一端固定连接有缓冲板14。

工作原理：首先通过防撞板2外表面开设的凹槽6，由凹槽6内部的橡胶板7，再通过活动板11一侧面连接的套筒14，使套筒14内部活动连接的第二弹簧16固定到活动杆17，由活动杆17连接的活动板11，再由外力驱动活动板11时，使其能够在凹槽6内壁两侧开设的导轨9进行滑动，并且能够使活动板11挤压进凹槽6内部的第一弹簧13，利用第一弹簧13降低撞击力度。

综上所述，该防护性高的果蔬培育箱，通过凹槽6内部的橡胶板7，再通过活动板11一侧面连接的套筒14，使套筒14内部活动连接的第二弹簧16固定到活动杆17，由活动杆17连接的活动板11，再由外力驱动活动板11时，使其能够在凹槽6内壁两侧开设的导轨9进行滑动，并且能够使活动板11挤压进凹槽6内部的第一弹簧13，利用第一弹簧13降低撞击力度，解决了现有的保温箱不具备防护性，往往因为小碰撞使蔬菜培育用保温箱造成损伤，果蔬培育箱的使用寿命短暂，降低了保温箱的使用效果，保证不了蔬菜培育用保温箱的安全性的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
