一种具有多功能的培育箱的制作方法

本发明涉及农业技术领域，具体为一种具有多功能的培育箱。

背景技术：

通常情况下，依据农业生产对象的不同，将农业分为种植业、畜牧业、林业、渔业和副业。世界主要农业地域类型，基本上分属畜牧业和种植业；有些情况下，农民在自己田地上同时经营种植业和畜牧业，这样的农业称为混合农业。

农业生产情况下需要用到蔬菜培育箱，而蔬菜培育箱功能越来越多，现有的蔬菜种植架功能过于简单，不具备调节性，使蔬菜培育的过程过于复杂，不能够满足用户的需求，不利于培育箱技术的推广。

技术实现要素：

（一）解决的技术问题

针对现有技术的不足，本发明提供了一种具有多功能的培育箱，解决了现有的蔬菜种植架功能过于简单，不具备调节性，使蔬菜培育的过程过于复杂的问题。

（二）技术方案

为实现上述目的，本发明提供如下技术方案：一种具有多功能的培育箱，包括箱体，所述箱体的上表面设置有电机，且电机的输出端固定连接有旋转杆，所述旋转杆远离电机的一端贯穿箱体的上表面并延伸至箱体的内部，所述箱体的左侧面固定连接有放置板，且放置板的上表面固定连接有储水箱，所述储水箱的上表面固定连通有出水管，所述出水管的外表面设置有水泵，且出水管的一端与水泵的排水端固定连通，所述出水管远离储水箱的一端贯穿箱体并延伸至箱体的内部，所述箱体一侧面的下部固定连接有固定块，且固定块远离箱体的一端固定连接有药液箱，所述药液箱的一侧面设置有喷药管，且喷药管远离药液箱的一端贯穿箱体并延伸至箱体的内部，所述药液箱的右侧面设置有进药管，所述药液箱的上表面设置有密封胶垫，且密封胶垫的一端贯穿药液箱并延伸至药液箱的内部，所述密封胶垫上表面固定连接有挤压框，所述挤压框的上表面设有按压杆，所述按压杆的一端依次贯穿挤压框、密封胶垫和药液箱并延伸至药液箱的内部，且按压杆的外表面与密封胶垫的内圈固定连接，所述旋转杆的两侧面均固定连接有放置架，且放置架的上表面设有培育框，所述放置架的外表面开设有第一流水槽，所述箱体的内壁固定连接有平衡板，所述平衡板的上表面设置有轴承，且轴承的外圈与平衡板的上表面固定连接，所述旋转杆一端的外表面与轴承的内圈固定连接，所述喷药管的外表面固定连通有喷洒管，所述平衡板的外表面开设有第二流水槽。

优选的，所述挤压框的内壁固定连接有两个相对称的滑槽，且滑槽的内部卡接有滑块，所述滑块的一端与按压杆的外表面固定连接。

优选的，所述按压杆的外表面缠绕有强力弹簧，且强力弹簧的底部与挤压框的内底壁固定连接。

优选的，所述喷洒管的一端固定连通有莲蓬头，且喷洒管的数量至少有三个。

优选的，所述按压杆的底部固定连接有限位板，且限位板位于药液箱的内部，所述限位板的两端固定连接有限位块，且限位块的两端与药液箱的内壁相接触。

优选的，所述箱体右侧面的上部固定连接有固定杆，且固定杆远离箱体的一端与挤压框的外表面固定连接。

（三）有益效果

本发明提供了一种具有多功能的培育箱，具备以下有益效果：

（1）该具有多功能的培育箱，通过挤压框内壁固定连接的滑槽能够使按压杆能够更加稳定的进行按压，利用滑块能提高按压杆稳定性，使按压杆在工作的时候更加的便捷，能够使按压杆按压的更加轻松，提高了滑槽和滑块的使用效果，限位板能够使按压杆把药液箱内部的药物按压出，避免了按压杆在挤压的过程中使药液流出，限位块能够阻隔药物溢出，增加了限位块的使用效果，由强力弹簧能够使按压杆在工作的时候更加具有按压力，提高了按压杆的按压效果，增加了用户在按压时的手感，使按压杆能够在按压药液箱内部的药物是更具有力度，提高了整体的使用效果。

（2）该具有多功能的培育箱，通过电机的工作，使旋转杆实现转动，带动放置架进行工作，由储水箱的工作使水从出水管进入到箱体的内部，利用放置架的旋转使喷水管更加均匀对蔬菜进行浇水，再通过按压杆的按压，能够实现药液箱内部的药物对蔬菜进行营养加工，增加了调节性，，工作过程简单方便，提高了整体的使用效果。

附图说明

图1为本发明结构剖视图；

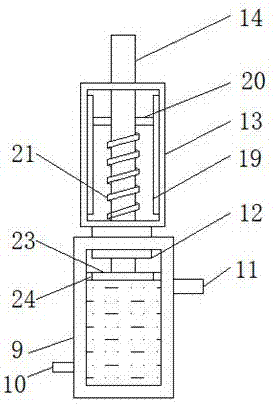

图2为本发明药液箱和挤压箱的剖视图。

图中：1箱体、2电机、3旋转杆、4放置板、5储水箱、6出水管、7水泵、8药液箱、9固定块、10喷药管、11进药管、12密封胶垫、13挤压框、14按压杆、15放置架、16培育框、17平衡板、18轴承、19滑槽、20滑块、21强力弹簧、22莲蓬头、23限位板、24限位块、25固定杆、26喷洒管。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，本发明提供一种技术方案：一种具有多功能的培育箱，包括箱体1，箱体1的上表面设置有电机2，且电机2的输出端固定连接有旋转杆3，旋转杆3远离电机2的一端贯穿箱体1的上表面并延伸至箱体1的内部，箱体1的左侧面固定连接有放置板4，且放置板4的上表面固定连接有储水箱5，储水箱5的上表面固定连通有出水管6，出水管6的外表面设置有水泵7，且出水管6的一端与水泵7的排水端固定连通，出水管6远离储水箱5的一端贯穿箱体1并延伸至箱体1的内部，箱体1一侧面的下部固定连接有固定块9，按压杆14的底部固定连接有限位板23，且限位板23位于药液箱8的内部，限位板23的两端固定连接有限位块24，且限位块24的两端与药液箱8的内壁相接触，通过设置限位板25能够使按压杆14把药液箱8内部的药物按压出，避免了按压杆14在挤压的过程中使药液流出，限位块24能够阻隔药物溢出，增加了限位块24的使用效果，且固定块9远离箱体1的一端固定连接有药液箱8，药液箱8的一侧面设置有喷药管10，且喷药管10远离药液箱8的一端贯穿箱体1并延伸至箱体1的内部，药液箱8的右侧面设置有进药管11，药液箱8的上表面设置有密封胶垫12，且密封胶垫12的一端贯穿药液箱8并延伸至药液箱8的内部，密封胶垫12上表面固定连接有挤压框13，挤压框13的内壁固定连接有两个相对称的滑槽19，且滑槽19的内部卡接有滑块20，滑块20的一端与按压杆14的外表面固定连接，通过挤压框14内壁固定连接的滑槽19能够使按压杆14能够更加稳定的进行按压，利用滑块20能提高按压杆14稳定性，使按压杆14在工作的时候更加的便捷，能够使按压杆14按压的更加轻松，提高了滑槽19和滑块20的使用效果，增加了整体的使用效果，挤压框13的上表面设有按压杆14，按压杆14的一端依次贯穿挤压框13、密封胶垫12和药液箱8并延伸至药液箱8的内部，按压杆14的外表面缠绕有强力弹簧21，且强力弹簧21的底部与挤压框13的内底壁固定连接，通过设置强力弹簧21能够使按压杆14在工作的时候更加具有按压力，提高了按压杆14的按压效果，增加了用户在按压时的手感，使按压杆14能够在按压药液箱8内部的药物是更具有力度，提高了整体的使用效果，且按压杆14的外表面与密封胶垫12的内圈固定连接，旋转杆3的两侧面均固定连接有放置架15，且放置架15的上表面设有培育框16，放置架15的外表面开设有第一流水槽，喷洒管26的一端固定连通有莲蓬头22，且喷洒管26的数量至少有三个，通过设置喷洒管26能够避免在浇水的时候散落到别处，数量至少有三个能够使喷洒管26的在喷洒的过程中更加的均匀，莲蓬头22能够使喷洒管26更加均匀的进行灌溉，提高了喷洒管26的使用效果，使整体结构更加紧凑，箱体1的内壁固定连接有平衡板17，平衡板17的上表面设置有轴承18，箱体1右侧面的上部固定连接有固定杆25，且固定杆25远离箱体1的一端与挤压框13的外表面固定连接，通过设置固定杆25能够使挤压框13在工作过程中的稳定性，避免了挤压框13在挤压过程中产生偏移，提高了挤压框13的稳定性，提高了整体的使用效果，且轴承18的外圈与平衡板17的上表面固定连接，旋转杆3一端的外表面与轴承18的内圈固定连接，喷药管10的外表面固定连通有喷洒管26，平衡板17的外表面开设有第二流水槽。

工作原理：通过电机2的工作，使旋转杆3进行转动带动放置架4进行工作，储水箱5的工作使水从出水管6进入到箱体1的内部，利用放置架4的旋转使出水管6更加均匀对蔬菜进行浇水，再通过按压杆14的按压，使限位板23挤压药物，使药物通过喷药管10进入箱体1的内部。

综上所述，该具有多功能的培育箱，通过电机2的工作，使旋转杆3进行转动带动放置架4进行工作，储水箱5的工作使水从出水管6进入到箱体1的内部，利用放置架4的旋转使出水管6更加均匀对蔬菜进行浇水，再通过按压杆14的按压，使限位板23挤压药物，使药物通过喷药管10进入箱体1的内部，解决了有的蔬菜种植架功能过于简单，不具备调节性，使蔬菜培育的过程过于复杂的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
