育种用恒温加热装置的制作方法

本实用新型涉及农林作物育种领域，具体涉及一种育种用恒温加热装置。

背景技术：

育种通过创造遗传变异、改良遗传特性，以培育优良动植物新品种的技术。以遗传学为理论基础，并综合应用生态、生理、生化、病理和生物统计等多种学科知识。

中国专利文献CN202697360U公开了一种远红外辅助加热的育苗棚，该专利的育苗棚安全可靠，绝缘耐高压、使用寿命长、高效、节能、环保、健康。彻底解决了传统电热丝辅助加热育苗的各种缺陷，大幅度提高育苗速度。

中国专利文献CN201450956U公开了一种远红外恒温育苗箱，该专利的育苗箱产品结构简单，设计合理，占地面积小，可移动使用，在自家庭院就可育苗，能年年反复使用，省时、省力、节约用水，减少了生产成本，使用、拆装、保管方便，能抵抗和防止自然灾害，可用于蔬菜、烤烟、花卉、各种秧苗，也可用做晾晒辣椒、大蒜等。

现有育种加热是对育种棚或箱内整体进行加热，需要将育种的空间内部加热到规定的温度，比较浪费能源。

技术实现要素：

本实用新型提供一种育种用恒温加热装置，本实用新型解决了现有育种加热是对育种棚或箱内整体进行加热，需要将育种的空间内部加热到规定的温度，比较浪费能源的问题。

为解决上述问题，本实用新型采用如下技术方案：育种用恒温加热装置，包括育种加热盘、低温电热膜、供电总线和育种盘；育种加热盘上纵横设置有育种盘嵌入槽，育种盘嵌入槽底面中间位置设置有排水孔；育种盘嵌入槽底部设置有低温电热膜，低温电热膜连接有电热膜接电端；育种盘嵌入槽侧边设置有竖向凹道，供电总线的供电接电端位于竖向凹道底部；电热膜接电端与供电接电端相对设置；育种盘侧边设置有凸棱，在育种盘的底部设置有接电片，接电片在凸棱的正下方，育种盘与育种盘嵌入槽配合，凸棱插入于竖向凹道中，接电片连接于电热膜接电端和供电接电端之间。

本实用新型的优点有：在育种加热盘上有若干育种盘嵌入槽，育种盘嵌入槽底部设置有低温电热膜。育种时，将育种盘与育种盘嵌入槽配合，育种盘底的接电片会将供电接电端与电热膜接电端之间连接，实现局部加热，避免热量的浪费。还采用温度传感器，实现了恒温加热的目的。育种完成后，将育种盘拿出断电，不会造成能源的浪费。使用方便，育种成活率高。

附图说明

图1是本实用新型俯视图；

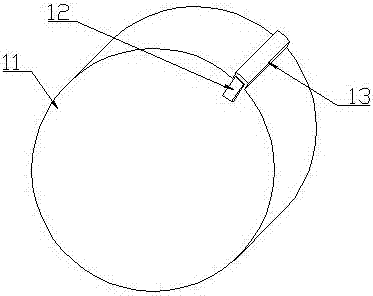

图2是育种盘的立体图(底部朝前)；

图3是本实用新型内部电路部件连接图。

图中符号说明：育种加热盘1，温度传感器2，育种盘嵌入槽3，低温电热膜4，电热膜接电端5，供电接电端6，竖向凹道7，供电总线8，变频器9，控制器10，育种盘11，接电片12，凸棱13，电源14，排水孔15。

具体实施方式

下面用最佳的实施例对本实用新型做详细的说明。

如图1-3所示，育种用恒温加热装置，包括育种加热盘1、温度传感器2、低温电热膜4、供电总线8、变频器9、控制器10和育种盘11；育种加热盘1上安装有温度传感器2，可根据需要增加或减少温度传感器2的数量；育种加热盘1上纵横设置有育种盘嵌入槽3，育种盘嵌入槽3底面中间位置设置有排水孔15，可根据需要增加或减少育种盘嵌入槽3的数量；育种盘嵌入槽3底部设置有低温电热膜4，低温电热膜4连接有电热膜接电端5，低温电热膜4是环形，可以将排水孔15露出；育种盘嵌入槽3侧边设置有竖向凹道7，供电总线8的供电接电端6位于竖向凹道7底部；电热膜接电端5与供电接电端6相对设置；育种盘11是圆柱形结构，育种盘11侧边设置有凸棱13，在育种盘11的底部设置有接电片12，接电片12在凸棱13的正下方，育种盘11与育种盘嵌入槽3配合，凸棱13插入于竖向凹道7中，接电片12连接于电热膜接电端5和供电接电端6之间；低温电热膜4与变频器9连接，控制器10分别与变频器9和温度传感器2连接，控制器10还与电源14连接。电源可以是外接电源，也可以是蓄电池。变频器的作用是根据加热的需要调节供电电流，达到节能的目的。

低温电热膜是一种通电后能发热的半透明聚酯薄膜，由可导电的特制油墨、金属载流条经加工、热压在绝缘聚酯薄膜间制成。工作时以电热膜为发热体，将热量以辐射的形式送入空间，使人体和物体首先得到温暖，其综合效果优于传统的对流供暖方式。电源经导线连通电热膜,将电能转化为热能。由于电热膜为纯电阻电路，故其转换效率高，除一小部分损失（2%），绝大部分（98%）被转化成热能。

最后应说明的是：显然，上述实施例仅仅是为清楚地说明本实用新型所作的举例，而并非对实施方式的限定。对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其它不同形式的变化或变动。这里无需也无法对所有的实施方式予以穷举。而由此所引申出的显而易见的变化或变动仍处于本实用新型的保护范围之中。
