甘蔗收割机旋切刀盘的制作方法

本实用新型涉及甘蔗收割机制造技术领域，尤其是一种用于甘蔗收割机的刀盘。

背景技术：

目前市场上的甘蔗收割机使用的刀盘在进行甘蔗切割时大多是以切割刀片平行地面的方式进行，但甘蔗是生长在垄台上，因此，在垄台上进行甘蔗收割时，刀片会碰到地面或者凸起的石头，会加速刀片的磨损，使甘蔗切割精度差，导致甘蔗收割后蔗蔸破头率高，影响留茬蔗的发株率，不利于宿根蔗来年的发株生长。

技术实现要素：

本实用新型所要解决的技术问题是提供一种甘蔗收割机旋切刀盘，以解决现有甘蔗收割机刀盘收割后蔗蔸破头率高的问题。

本实用新型解决技术问题所采用的技术方案为：这种甘蔗收割机旋切刀盘包括刀座和刀片，多块所述刀片呈圆周分布在所述刀座上，所述刀片具有刀体部和位于该刀体部一侧的刃口部；每块所述刀片沿所述刀座旋转方向以所述刃口部边缘低和所述刀体部边缘高的斜置在所述刀座上。

上述甘蔗收割机旋切刀盘技术方案中，更具体的技术方案还可以是：所述刃口部边缘与水平面的夹角为1.7°～2.2°，所述刃口部的刀尖处与水平面的夹角为2°～5°。

进一步的：所述刃口部包括弧形刀头段和连接该弧形刀头段的直形刀身段，每块所述刀片沿所述刀座旋转方向以直形刀身段靠前和弧形刀头段靠后的斜置在所述刀座外缘。

进一步的：在所述刃口部的所述直形刀身段和所述弧形刀头段上间隔设有多条V形刃口槽。

本实用新型所指的前方是所述刀座旋转方向所指的方向。

由于采用了上述技术方案，本实用新型与现有技术相比具有如下有益效果：1、由于每块刀片沿刀座旋转方向以刃口部低、刀体部高的斜置在刀座上，且刃口部的刀尖与刃口部的边缘均与水平面呈一定角度，当刀片刃口部旋切将甘蔗砍断后，刀体部的底面不会再与甘蔗断口珍面接触，降低蔗蔸破头率，不影响留茬蔗的发株率，利于宿根蔗来年的发株生长和提高甘蔗产量；另每块刀片沿刀座旋转方向以直形刀身段靠前和弧形刀头段靠后的斜置在所述刀座外缘，在垄台上旋切甘蔗时每块刀片的运动轨迹均为锥形，能确保收割后甘蔗蔸的统一高度；2、在刃口部上设有多条V形刃口槽，相当于将刃口部分成若干把切刀，若干把切刀持续进刀，可快捷将甘蔗切断，避免撕裂蔗蔸现象的产生；3、一旦刃口部碰硬物只会局部崩坏，不会撕裂整个刃口部，延长刀片的使用寿命。

附图说明

图1是本实用新型实施例的结构示意图。

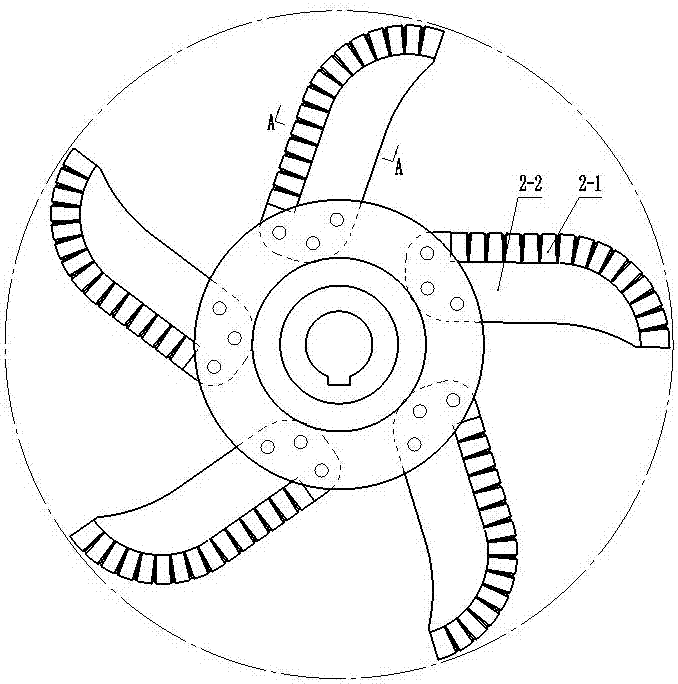

图2是图1的俯视图。

图3是图2的A－A处的局部剖视图。

具体实施方式

以下结合附图对本实用新型作进一步详述：

实施例1：

如图1、图2和图3所示的甘蔗收割机旋切刀盘包括装在刀轴上的刀座1和刀片2，本实施例的五块刀片2呈圆周均匀分布在刀座1上，刀片2具有刀体部2-2和位于该刀体部2-2一侧的刃口部2-1，刃口部2-1包括弧形刀头段和连接该弧形刀头段的直形刀身段，每块刀片2沿刀座1旋转方向以直形刀身段靠前和弧形刀头段靠后的斜置在刀座1外缘；在刃口部2-1的直形刀身段和弧形刀头段上间隔设有多条V形刃口槽，每个多条V形刃口槽的V形开口角为120°；每块刀片2沿刀座1旋转方向以刃口部2-1边缘低和刀体部2-2高边缘的斜置在刀座1上，每块刀片2通过设在刀体部2-2一端的铆钉与刀座1铆接；本实施例的刃口部2-1边缘与水平面的夹角b为1.7°，刃口部2-1的刀尖处与水平面的夹角a为2°。

实施例2：

刃口部2-1边缘与水平面的夹角b为2.2°，刃口部2-1的刀尖处与水平面的夹角a为5°。

工作时，由于每块刀片沿刀座旋转方向以刃口部低、刀体部高的斜置在刀座上，且刃口部的刀尖与刃口部的边缘均与水平面呈一定角度，当刀片刃口部旋切将甘蔗砍断后，刀体部的底面不会再与甘蔗断口珍面接触，降低蔗蔸破头率，不影响留茬蔗的发株率，利于宿根蔗来年的发株生长和提高甘蔗产量；另每块刀片沿刀座旋转方向以直形刀身段靠前和弧形刀头段靠后的斜置在所述刀座外缘，在垄台上旋切甘蔗时每块刀片的运动轨迹均为锥形，能确保收割后甘蔗蔸的统一高度。
