避免饲料堆发热的养猪用通风降温装置的制作方法

本实用新型涉及畜牧养殖用器具技术领域，特别涉及一种避免饲料堆发热的养猪用通风降温装置。

背景技术：
：

猪的养殖，为降低饲料成本，现有的操作是养殖场或养殖户根据猪龄的营养需要进行自配料，因此会堆放较多的饲料以供猪的育肥操作。而饲料在贮存过程中可能会发热。微生物的繁殖产生热量和水,反过来又促进微生物的活动,从而导致营养份值进一步损失,并且有时会引起自燃。传统方法：一种控制方法是在贮存前将其放在地板上推开,或者单独装在麻袋里放几个星期,或者设法使饲料内空气流通，这种方法可使产生的热量消失,而不会积聚。另一种方法是将饲料装在不透气的叠层聚已稀袋内。第三种方法是采用抗氧化剂使饲料稳定化。其中，使饲料保持空气流通成本最低，对于大型养殖场而言，其使用翻抛装置对饲料堆进行翻抛操作以避免饲料堆发热造成的发霉现象。而对于小型养殖户而言，受限于场地条件或者翻抛设备的价格，常常使用人力进行饲料堆挪位以保持空气流通，但劳动强度很大。为解决这种技术问题，需要出现一种结构简单，使用方便，降低劳动强度且通风效果好，能够有效避免饲料堆发热，减少饲料发霉损失的一种避免饲料堆发热的养猪用通风降温装置。

技术实现要素：
：

本实用新型的目的在于克服现有技术中存在的缺点，提供一种结构简单，使用方便，降低劳动强度且通风效果好，能够有效避免饲料堆发热，减少饲料发霉损失的一种避免饲料堆发热的养猪用通风降温装置。

为了实现上述目的，本实用新型提供了一种避免饲料堆发热的养猪用通风降温装置，包括底座、降温管、气泵和立柱，底座呈‘十’字状，底座的中心位置固定设置有插槽，立柱与插槽之间插合连接，立柱为方管，其中，立柱中部的四壁固定焊接有连接管，降温管为方管，降温管的四壁上一体成型的设置有若干气孔，降温管的两端端部焊接固定有变径管，降温管的两端外缘焊接固定有凸台，降温管的外部套接有帆布套，帆布套通过系带扎紧在变径管处，帆布套的外部套接有筒状的钢丝网，钢丝网的端部卡在凸台处进而使钢丝网固定在降温管的外部，降温管一端的变径管与连接管之间通过活接螺纹连接，立柱与气泵相连接。

进一步的，相邻两段降温管之间通过活接螺纹连接为一体进而可以无限延长降温管的长度。

进一步的，帆布套为双层结构，其内夹持有薄层的海绵垫。目的为：饲料将底座和降温管埋在饲料堆内，气泵的出风将降温管的帆布套鼓起，使饲料堆内降温管处形成间隙，海绵垫减轻出气量，不至于吹起饲料，只达到在降温管外部形成气体流通位置即可，气体顺着饲料堆内向外散发，散去热量。钢丝网的存在，减轻鼓动帆布套的压力，同时，帆布套的存在避免饲料通过气孔进入到降温管内。

为进一步减少人员劳动强度，可以在钢丝网上固定有温控探头，气泵上设置有气泵控制器，气泵控制器与温控探头之间无线连接。

气泵控制器为气泵开关自动启动控制器，品牌:LEFOO力夫 ，型号:LF10 ，额定电压:240V。当温控探头检测到饲料堆内部升温到设定温度值时，气泵启动。温度降低后，气泵停止。

进一步的，气泵可以悬挂在棚顶处，气泵出口通过软管连接到立柱上即可。

进一步的，本实用新型的降温管的末端使用螺栓与胶垫进行封闭。

本实用新型的优点为：结构简单，使用方便，降低劳动强度且通风效果好，能够有效避免饲料堆发热，减少饲料发霉损失，具体为：

本实用新型使用时放置在饲料房的中部，将饲料倾泻埋住本装置，气泵可以悬挂在棚顶处，气泵出口通过软管连接到立柱上即可，气泵的出风将降温管的帆布套鼓起，使饲料堆内降温管处形成间隙，海绵垫减轻出气量，不至于吹起饲料，只达到在降温管外部形成气体流通位置即可，气体顺着饲料堆内向外散发，散去热量。钢丝网的存在，减轻鼓动帆布套的压力，同时，帆布套的存在避免饲料通过气孔进入到降温管内。使用本装置，无需人力挪动饲料堆，简单易行，保持饲料堆内部通风，避免饲料发霉。

附图说明：

图1为本实用新型的底座的结构示意图。

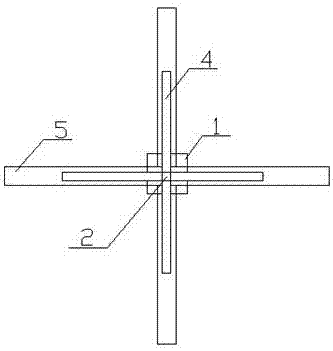

图2为本实用新型的俯视方向结构示意图。

图3为本实用新型立柱的俯视方向结构示意图。

图4为本实用新型降温管的结构示意图。

图5为图4的A-A部分剖视示意图。

图6为本实用新型使用状态示意图。

附图标识：

1、插槽 2、立柱 3、饲料堆

4、降温管 5、底座 6、帆布套

7、气孔 8、气泵 9、钢丝网

10、凸台 11、变径管 12、系带

13、活接 14、连接

具体实施方式：

下面结合附图对本实用新型进行说明，如图1-图6所示，图1为本实用新型的底座的结构示意图。图2为本实用新型的俯视方向结构示意图。图3为本实用新型立柱的俯视方向结构示意图。图4为本实用新型降温管的结构示意图。图5为图4的A-A部分剖视示意图。图6为本实用新型使用状态示意图。

本实用新型一种避免饲料堆发热的养猪用通风降温装置，包括底座5、降温管4、气泵8和立柱2，底座5呈‘十’字状，底座5的中心位置固定设置有插槽1，立柱2与插槽1之间插合连接，立柱2为方管，其中，立柱2中部的四壁固定焊接有连接管14，降温管4为方管，降温管4的四壁上一体成型的设置有若干气孔7，降温管4的两端端部焊接固定有变径管11，降温管4的两端外缘焊接固定有凸台10，降温管4的外部套接有帆布套6，帆布套6通过系带12扎紧在变径管11处，帆布套6的外部套接有筒状的钢丝网9，钢丝网9的端部卡在凸台10处进而使钢丝网9固定在降温管的外部，降温管4一端的变径管11与连接管14之间通过活接螺纹连接，立柱2与气泵8相连接。进一步的，相邻两段降温管4之间通过活接螺纹连接为一体进而可以无限延长降温管4的长度。进一步的，帆布套6为双层结构，其内夹持有薄层的海绵垫。目的为：饲料将底座和降温管埋在饲料堆3内，气泵8的出风将降温管4的帆布套6鼓起，使饲料堆3内降温管4处形成间隙，海绵垫减轻出气量，不至于吹起饲料，只达到在降温管4外部形成气体流通位置即可，气体顺着饲料堆3内向外散发，散去热量。钢丝网9的存在，减轻鼓动帆布套的压力，同时，帆布套的存在避免饲料通过气孔7进入到降温管4内。

为进一步减少人员劳动强度，可以在钢丝网9上固定有温控探头，气泵8上设置有气泵控制器，气泵控制器与温控探头之间无线连接。气泵控制器为气泵开关自动启动控制器，品牌:LEFOO力夫 ，型号:LF10 ，额定电压:240V。当温控探头检测到饲料堆内部升温到设定温度值时，气泵启动。温度降低后，气泵停止。进一步的，气泵8可以悬挂在棚顶处，气泵出口通过软管连接到立柱上即可。进一步的，本实用新型的降温管的末端使用螺栓与胶垫进行封闭。

本实用新型结构简单，使用方便，降低劳动强度且通风效果好，能够有效避免饲料堆发热，减少饲料发霉损失，具体为：本实用新型使用时放置在饲料房的中部，将饲料倾泻埋住本装置，气泵可以悬挂在棚顶处，气泵出口通过软管连接到立柱上即可，气泵的出风将降温管的帆布套鼓起，使饲料堆内降温管处形成间隙，海绵垫减轻出气量，不至于吹起饲料，只达到在降温管外部形成气体流通位置即可，气体顺着饲料堆内向外散发，散去热量。钢丝网的存在，减轻鼓动帆布套的压力，同时，帆布套的存在避免饲料通过气孔进入到降温管内。使用本装置，无需人力挪动饲料堆，简单易行，保持饲料堆内部通风，避免饲料发霉。
