一种烟叶水肥施肥器出水喷洒器的制作方法

本实用新型是一种烟叶水肥施肥器出水喷洒器，属于农产品设备技术领域。

背景技术：

现在的农产品往往会生长情况较差，特别是烟叶，因此，在进行种植烟叶的时候需要进行施肥，现在的做法直接通过手撒的方式进行施肥，这种方式虽然较为简单，但较为浪费肥料，这样庄稼就得不到很好的营养；另外，现在的喷洒装置大多为手动的，在进行使用时，需要不断的摆动连杆，费时费力；另一方面，现在的喷洒桶大多只设有一个喷头，在喷洒时，经常出现喷洒不够全面的情况，因此本实用新型提供一种烟叶水肥施肥器出水喷洒器。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种烟叶水肥施肥器出水喷洒器，以解决上述背景技术中提出的问题,本实用新型设计合理，搅拌较为均匀，因此肥料喷洒效果较好。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种烟叶水肥施肥器出水喷洒器，包括喷洒器本体，所述喷洒器本体内设有搅拌器和水泵，所述搅拌器内设有搅拌叶片和电动机，所述搅拌叶片安装在电动机的输出轴上，所述水泵设置在喷洒器本体的底部，所述水泵通过连接管道一和连接管道二分别与喷头一和喷头二连接，所述喷头一设置在喷洒器本体的右侧，所述喷头二设置在喷洒器本体的底部，所述喷洒器本体上还设有电源和开关按钮。

进一步地，所述开关按钮通过电线连接水泵和电动机，所述开关按钮包括电动机开关按钮和水泵开关按钮。

进一步地，所述电动机为三相异步电动机。

本实用新型的有益效果：本实用新型的一种烟叶水肥施肥器出水喷洒器，包括进水口、进水管、搅拌叶片、电动机、水泵、喷头一和喷头二。

1.在电动机的作用下能够带动搅拌叶片进行转动，从而能够将肥料进行混合搅拌均匀；

2.在连接管道一的作用下，水泵能够将水通过喷头一喷洒在周围的庄稼上，通过连接管道二上的喷头二能够将肥料水喷洒在底部的庄稼上，这样喷洒较为全面，且喷洒效果好；

3.该具有搅拌器的喷洒器设计合理，搅拌较为均匀，因此肥料喷洒效果较好。

附图说明

图1为本实用新型一种烟叶水肥施肥器出水喷洒器的结构示意图；

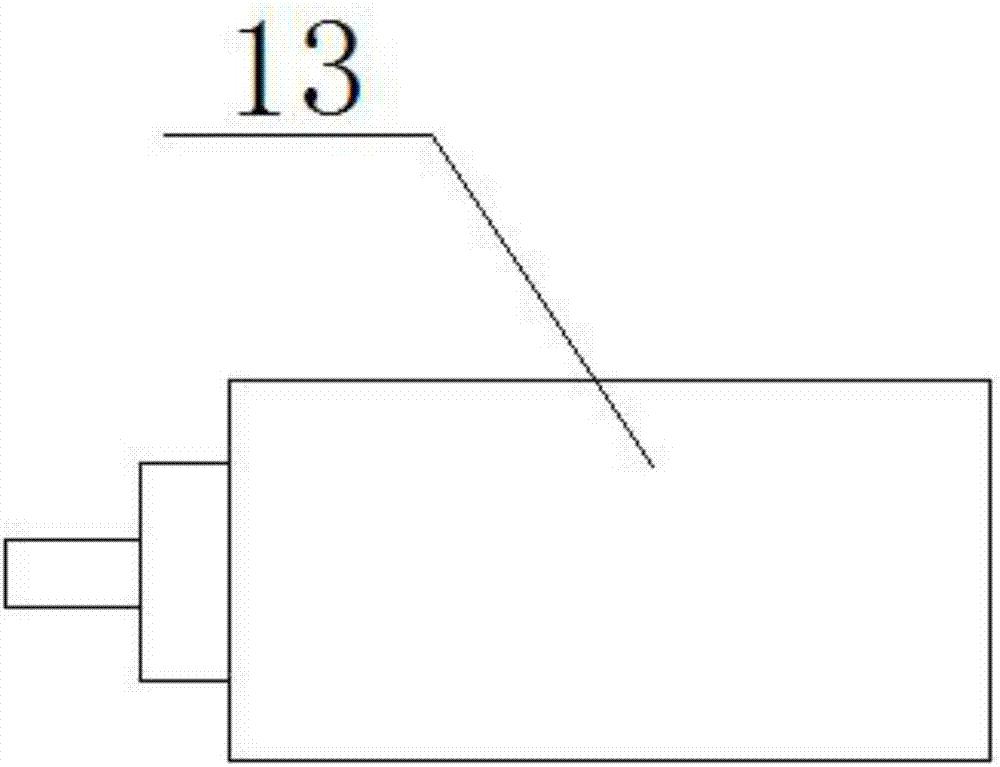

图2为本实用新型一种烟叶水肥施肥器出水喷洒器内电动机的结构示意图；

图中：1-喷洒器本体、2-电源、3-喷头一、4-水泵、5-连接管道一、6-喷头二、7-输出轴、8-搅拌叶片、9-连接管道二、10-进水口、11-开关按钮、12-肥料加放口、13-电动机。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1至图2，本实用新型提供一种技术方案：一种烟叶水肥施肥器出水喷洒器，包括喷洒器本体1，喷洒器本体1内设有搅拌器和水泵4，搅拌器内设有搅拌叶片8和电动机13，搅拌叶片8安装在电动机13的输出轴7上，水泵4设置在喷洒器本体1的底部，水泵4通过连接管道一5和连接管道二9分别与喷头一3和喷头二6连接，喷头一3设置在喷洒器本体1的右侧，喷头二6设置在喷洒器本体1的底部，喷洒器本体1上还设有电源2和开关按钮11。

开关按钮11通过电线连接水泵4和电动机13，开关按钮11包括电动机开关按钮和水泵开关按钮，电动机13为三相异步电动机，在使用时，将肥料通过肥料加放口加入到喷洒器本体1内，然后按动开关按钮11内的电动机开关按钮，在电动机13的作用下能够带动搅拌叶片8进行转动，从而能够将多种肥料进行混合搅拌均匀，然后再与水融合时自动形成肥料水，按动开关按钮11内的水泵开关按钮，在水泵4的作用下能够将喷洒器本体1内的肥料水通过喷头一3和喷头二6喷出，在连接管道一5的作用下，水泵4能够将水通过喷头一3喷洒在周围的庄稼上，通过连接管道二9上的喷头二6能够将肥料水喷洒在底部的庄稼上，这样喷洒较为全面，且喷洒效果好，该具有搅拌器的喷洒器设计合理，搅拌较为均匀，因此肥料喷洒效果较好。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
