一种树木固定架的制作方法

本实用新型涉及一种树木固定架。

背景技术：

在园林绿化或台风等自然灾害重建的工作中，对新移植树木或者倾倒树木进行扶直时，需要对其进行稳定，防止其倾倒，从而提高成活率以及二次倾倒。目前采用的树木固定方式多为用木杆，再采用绳子或者铁丝来对其进行捆绑，对于粗壮树木还有采用脚手架的方式对其进行固定。有些地方还会采用将木杆直接用钉子固定在树木上，这样就会对树木造成一定的损伤。以上方式不仅牢固度不好，而且支撑力有限，安装过程比较繁琐，耗费人力，提高了安装和拆除的成本，此外，由于没有统一的规格，需要对不同粗细的树木进行不同的固定方式，支撑架也需要进行一定的截取，从而造成一定的浪费，采用脚手架的固定方式，对树木的成长也会造成一定的限制。

技术实现要素：

本实用新型的目的在于提供一种树木固定架，不仅结构简单，而且方便使用，适用于不同粗细的树木。

本实用新型的技术方案在于：一种树木固定架，包括两个槽口相向的凵型框架，两个凵型框架的一旁部经铰链相铰接，两个凵型框架的另一旁部设置有用于使两个凵型框架封闭形成矩形框架的锁扣机构，位于两个凵型框架的槽口内分别沿横向间隔设置有若干个可沿纵向弹性收缩的弹性构件，位于两个凵型框架的两旁部下侧分别设置有可伸缩调节的支撑机构。

进一步地，所述锁扣机构包括固定于其中一凵型框架另一旁部的第一连接板和固定在另一凵型框架另一旁部的第二连接板，所述第一连接板位于第二连接板的上侧，且第一连接板上设置有与其可拆连接并自上而下穿过第二连接板用于实现两凵型框架锁定的插杆。

进一步地，所述弹性构件包括纵向固定于凵型框架槽口内的中空管件，所述中空管件内固定有弹性件，所述弹性件的另一端固定有一端穿入中空管件内的杆件，所述杆件的另一端设置有橡胶件。

进一步地，所述支撑机构包括固定在凵型框架下侧的固定座，所述固定座的下侧铰接有螺纹套筒，所述螺纹套筒的下端螺接有支撑杆。

与现有技术相比较，本实用新型具有以下优点：该树木固定架不仅结构简单，而且设计合理，安装方便，并且能够统一规格，便于生产；同时对于树木的成长会更有利，方便使用，适用于不同粗细的树木，使树木的更稳定的固定。

附图说明

图1为本实用新型的结构示意图；

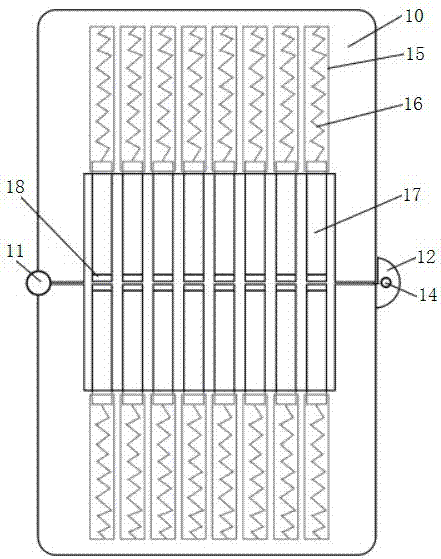

图2为本实用新型的固定框架的俯视示意图；

图3为本实用新型的使用状态示意图；

图中：10-凵型框架 11-铰链 12-第一连接板 13-第二连接板 14-插杆 15-中空管件 16-弹性件 17-杆件 18-橡胶件 21-固定座 22-螺纹套筒 23-支撑杆 30-树干。

具体实施方式

为让本实用新型的上述特征和优点能更明显易懂，下文特举实施例，并配合附图，作详细说明如下，但本实用新型并不限于此。

参考图1至图3

一种树木固定架，包括两个槽口相向的凵型框架10，两个凵型框架的一旁部经铰链11相铰接，两个凵型框架的另一旁部设置有用于使两个凵型框架封闭形成矩形框架的锁扣机构，位于两个凵型框架的槽口内分别沿横向间隔设置有若干个可沿纵向弹性收缩的弹性构件，位于两个凵型框架的两旁部下侧分别设置有可伸缩调节的支撑机构，从而更好的固定树木。

本实施例中，所述锁扣机构包括固定于其中一凵型框架另一旁部的第一连接板12和固定在另一凵型框架另一旁部的第二连接板13，所述第一连接板位于第二连接板的上侧，且第一连接板上设置有与其可拆连接并自上而下穿过第二连接板用于实现两凵型框架锁定的插杆14，通过第一连接板、第二连接板及插杆的配合实现两凵型框架的封闭锁定。

本实施例中，所述弹性构件包括纵向固定于凵型框架槽口内的中空管件15，所述中空管件内固定有弹性件16，所述弹性件为弹簧，所述弹性件的另一端固定有一端穿入中空管件内的杆件17，所述可以进行自由压缩，杆件的另一端设置有橡胶件18，从而防止损伤树干。

本实施例中，所述支撑机构包括固定在凵型框架下侧的固定座21，所述固定座的下侧铰接有螺纹套筒22，所述螺纹套筒的下端螺接有支撑杆23，所述螺纹套管的上端设置有用于实现与固定座锁定的锁定螺栓，从而完成支撑杆的定位。

该树木固定架的使用方法，将两凵型框架展开，使树干30置于两凵型框架内，合并两凵型框架，使弹性构件自动压缩形成一个树干的大致轮廓，并通过锁扣机构锁定完成两凵型框的闭合，根据地面范围确定支撑杆的位置，并根据需凵型框架的位置来调换不同长度的支撑杆。

以上所述仅为本实用新型的较佳实施例，凡依本实用新型申请专利范围所做的均等变化与修饰，皆应属本实用新型的涵盖范围。
