本实用新型涉及幼果套袋设备技术领域,特别是涉及一种套袋机封袋卡合结构。
背景技术:
在幼果套袋主要是为防止水果在生长过程中受到鸟类的侵袭、病虫的危害以及风雨阳光的损伤,同时水果套袋后还能有效隔离环境污染对水果的侵蚀,防止水果在生长过程中被树枝刮伤。套袋可产生局部温室效应,使水果保持适当的湿度、温度,提高水果的甜度,改善水果的光泽,增加水果的产量,并缩短其成长期。同时由于生长的过程中不需施用农药,使水果具有高品质且无公害,达到国际标准。
目前,套袋机在封袋过程中的上压架与叉板需相对靠近运动以将张开的袋口压合后并弯折,以使纸袋袋口封闭,上压架、叉板在将袋口压合并封闭的过程中,袋口被压部分则主要受到刚性压迫,前段压合时为静摩擦,弯折封袋时则为滑动摩擦,而叉板在从下侧面将纸袋向上压架一侧顶入以将袋口弯折180度封闭时,刚性的上压架与纸袋之间产生滑动摩擦作用,摩擦力相对较大,容易使纸袋在压合、弯折时袋口的上侧面和下侧面发生偏斜,进而导致封袋袋口不够齐整,影响了封袋质量,甚至会出现不能将幼果完全封闭在纸袋内的情况。
技术实现要素:
为此,本实用新型要解决的技术问题是克服现有套袋机封袋卡合结构存在的上述不足,进而提供一种能够提高封袋质量、避免封袋时袋口不够齐整的套袋机封袋卡合结构。
为实现上述目的,本实用新型采用以下技术方案:
一种套袋机封袋卡合结构,其包括固定在套袋机机架前端的叉板和铰接在所述套袋机机架上的上压架,所述上压架旋转时适于向所述叉板靠近或远离以将纸袋张开或封闭袋口,所述上压架的端部靠近所述叉板的一侧设置有两个相互平行间隔设置的主轴,两个所述主轴的两端固定在所述上压架上,两个所述主轴上分别套设有滚轮,所述叉板适于插入两个所述滚轮之间以将所述纸袋袋口压合封闭。
优选的,每一个所述主轴上的所述滚轮均由若干轴承组成,若干个所述轴承沿所述主轴的轴线方向排布。
优选的,相邻两个轴承之间紧邻或间隔设置。
优选的,相邻两个所述轴承之间通过套筒间隔开。
优选的,每一个所述主轴上套设有6-8个所述轴承。
优选的,所述上压架的靠近所述叉板的一侧两端分别连接有一个“人”字形的支座,两个所述主轴的端部分别固定或铰接在所述支座上。
本实用新型的有益效果:
本实用新型的套袋机封袋卡合结构过在上压架的两个主轴上设置两组滚轮,叉板恰好插入两组滚轮之间以将纸袋袋口弯折封闭,在袋口封闭过程中,纸袋的上侧面与两个滚轮之间的摩擦为滚动摩擦,摩擦力相比滑动摩擦和静摩擦而言要小很多,这样就有效避免了压合、弯折封袋过程中纸袋的上侧面和下侧面因摩擦力过大而发生偏斜移位的情况,进而避免了封袋后袋口不够齐整的问题,提高了封袋质量。
附图说明
为了使本实用新型的内容更容易被清楚的理解,下面结合附图,对本实用新型作进一步详细的说明,其中:
图1是本实用新型的套袋机封袋卡合结构的结构示意图;

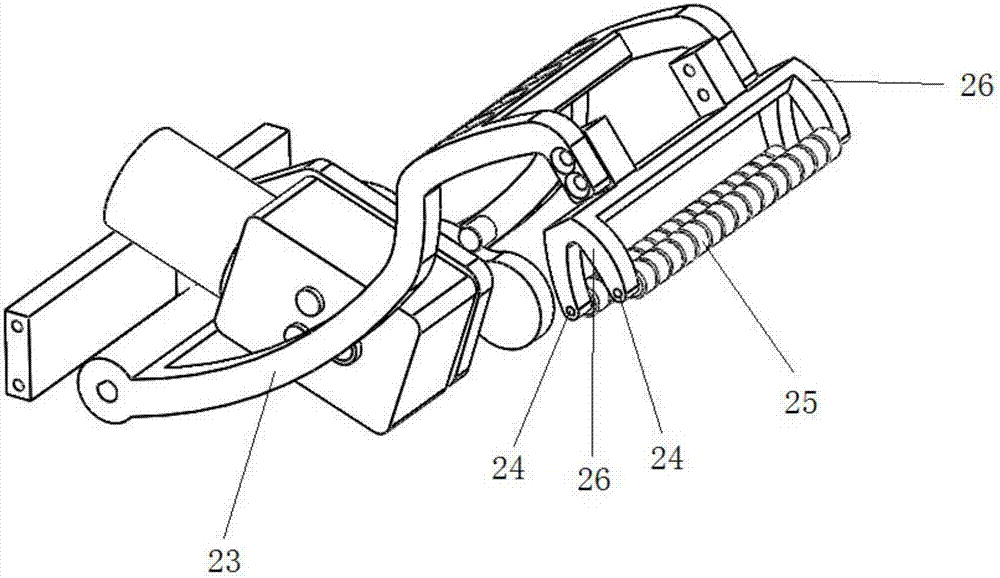

图2是本实用新型的主轴、滚轮与上压架组装后的结构示意图。
图中附图标记表示为:
21-叉板;22-套袋机机架;23-上压架;24-主轴;25-滚轮;26-支座。
具体实施方式
参见图1-2,一种套袋机封袋卡合结构,其包括固定在套袋机机架22前端的叉板21和铰接在所述套袋机机架22上的上压架23,所述上压架23旋转时适于向所述叉板21靠近或远离以将纸袋张开或封闭袋口,所述上压架23的端部靠近所述叉板21的一侧设置有两个相互平行间隔设置的主轴24,两个所述主轴24的两端固定在所述上压架23上,两个所述主轴24上分别套设有滚轮25,所述叉板21适于插入两个所述滚轮25之间以将所述纸袋袋口压合封闭。本实用新型通过在上压架的两个主轴上设置两组滚轮,叉板恰好插入两组滚轮之间以将纸袋袋口弯折封闭,在袋口封闭过程中,纸袋的上侧面与两个滚轮之间的摩擦为滚动摩擦,摩擦力相比滑动摩擦和静摩擦而言要小很多,这样就有效避免了压合、弯折封袋过程中纸袋的上侧面和下侧面因摩擦力过大而发生偏斜移位的情况,进而避免了封袋后袋口不够齐整的问题,提高了封袋质量。
本实施例中,每一个所述主轴24上的所述滚轮25均由若干轴承组成,若干个所述轴承沿所述主轴24的轴线方向排布,相邻两个轴承之间紧邻或间隔设置,其间隔大小可自行设定,只要能够保证相邻两个轴承能够独自转动,同时又能在封袋时对纸袋上表面提供适宜的支撑以防止纸袋在间隔处发生形变即可。相邻两个所述轴承之间可通过小尺寸的套筒间隔开。本实施例中,每一个所述主轴24上套设有8个所述轴承,具体轴承的数量可根据所选择的轴承尺寸大小套袋机上纸袋的宽度而定,此处不在赘述。
为了便于安装主轴24和滚轮25,所述上压架23的靠近所述叉板21的一侧两端分别连接有一个“人”字形的支座26,两个所述主轴24的端部分别固定或铰接在所述支座26上。
上述具体实施方式只是对本实用新型的技术方案进行详细解释,本实用新型并不只仅仅局限于上述实施例,本领域技术人员应该明白,凡是依据上述原理及精神在本实用新型基础上的改进、替代,都应在本实用新型的保护范围之内。
