本实用新型涉及种植技术领域,具体是指一种植物种植辅助装置。
背景技术:
传统植物的培植模式,由早期看天式的种植作物到近期的高经济作物如花卉或特 殊季节性的蔬果等等作物的栽培,其在说明现代植栽技术的发展,早已达到相当的水平,然所有的栽培方法,大都以大型化的温室的设置,配合各式自动化的浇洒水的设计,及类似水耕的种植槽道设置,以达到自动化控制的管理栽培方式,换言之,其整体的设备仅在于透过较多的机械装置,达到实际培植工作的便利管理,故就整体的产制成本极高,而在实际植栽的成功率控制上,则仍很难做掌握,尤其是以大型温室的设计上,为防止外来的污染及病虫害上,通常需经多道的防护装设外,在人员的进出管制上,亦需做相对的清洁管理,故在管理作业上仍不脱传统的管理,若加上在同一空间内做多样化的植栽使用时,则植物间相互的成长特性的差异,往往造成实际管理时的不便,如何使农业植栽的技术及产业价值进一步提升,并将植栽的技术做更简化的设计又能确保植栽品质的稳定与提升,现在缺少水分的土壤面积越来越多,是由于自然的干燥因素和本可储水的土地经过气候变迁或人为过度的畜牧与耕种不存水不耐风寒作物造成水量减少。水是植物种植不可缺少,然而缺水严重,植物在很难成活。
技术实现要素:
本实用新型针对现有技术存在的上述问题,提供一种植物种植辅助装置。
本实用新型的发明目的通过以下方案实现:
植物种植辅助装置,其特征在于:包括放置由土壤的土容纳箱和位于土容纳箱上方的土箱盖,在土箱盖上设有蓄水池,蓄水池上安装有雨水收集盘,蓄水池具有位于内腔中部的圆筒以及位于外端圈向外凸起的圆环安装部,蓄水池内腔与圆筒之间形成具有蓄水空间,在蓄水池底部开有细小的孔洞,孔洞均匀的布满底部,雨水收集器中部具有向上凸起的中孔,圆筒上端面伸入所述中孔下方中相匹配,雨水收集器下方具有与蓄水池端面相抵触的下安装区,圆筒上方与中孔、圆筒下方与土容纳箱相互相通形成用于种植植物的种植空间,土容纳箱上开有多个通气孔,在土容纳箱上部安装有向外扩展的敞开杯口,对应的土箱盖下方具有向外凸起与所述敞开杯口相匹配的下罩口,蓄水池套在土箱盖上端中且土箱盖上端面与所述圆环安装部下表面相抵触,在雨水收集器上中孔外圈具有用于提供给所述蓄水池水量的雨水通孔。
进一步的,雨水收集器外端处具有凸沿,凸沿向外扩展,该凸沿与中孔之间形成收集容纳腔。
进一步的,雨水收集器下方的下安装区为内凹圆环,在内凹圆环加工成横截面为圆孔直径从下往上逐渐减小,对应蓄水池上端部为圆圈安装部。
进一步的,下罩口的内表面上具有供与敞开杯口相扣合的内凹区
进一步的,土容纳箱至少有设置有一个对称通气面,一个通气面由通气孔从一个依次递增至四个组成。
进一步的,圆筒的横截面为梯形,孔洞下方的孔径小于上方孔径。
进一步的,通气孔从土容纳箱底部至上部依次增多。
进一步的,通气孔分布在土容纳箱的中上部,且通气孔的数量随土容纳箱的中部至上部增加依次递增。
进一步的,雨水收集器外延大于下罩口的外延。
本实用新型的有益效果在于: 对天然降水和露水的收集存储,能够有效地节约种植用水,提高植物种植的成活率,能有效的保存水分,防止植物出现缺少想象,大幅减少植物培植管理花费,借由箱式的种植箱体或框围的空间排列设置,方便不同植物的培植分类,尤其便利各式花卉、植物或疏菜等的简便培植管理,透过种植空间及生长条件的控制,进一步确保植物的植栽的成功率及成长期的调整控制,使植物培植工作更简化,不用担心是否要浇水。
附图说明

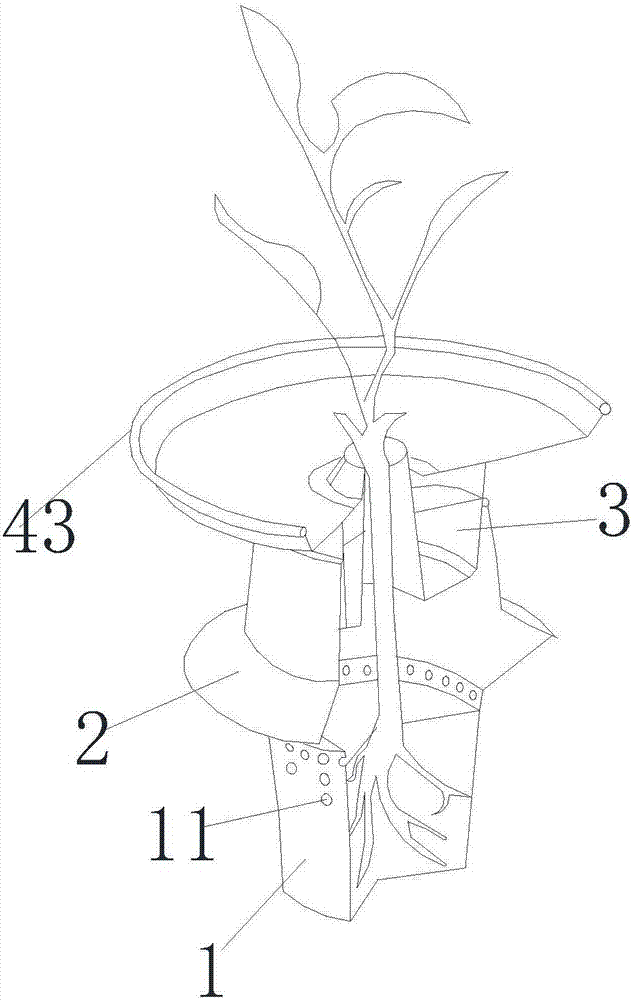

图1为本实用新型整体结构示意图;
图2为图1安装结构示意图。
具体实施方式
以下结合具体实施例和附图对本实用新型作进一步说明。
实施例
参照附图1、图2所示,本实用新型提供的植物种植辅助装置,包括放置由土壤的土容纳箱1和位于土容纳箱上方的土箱盖2,在土箱盖2上设有蓄水池3,蓄水池3上安装有雨水收集盘4,蓄水池3具有位于内腔中部的圆筒31以及位于外端圈向外凸起的圆环安装部32,蓄水池3内腔与圆筒之间形成具有蓄水空间,在蓄水池3底部开有细小的孔洞,孔洞均匀的布满底部,孔洞直径1-10mm,雨水收集器4中部具有向上凸起的中孔42,圆筒31上端面伸入所述中孔下方中相匹配,雨水收集器4下方具有与蓄水池端面相抵触的下安装区,圆筒3上方与中孔、圆筒下方与土容纳箱相互相通形成用于种植植物的种植空间,土容纳箱1上开有多个通气孔11,通气孔11从土容纳箱底部至上部依次增多,在土容纳箱1上部安装有向外扩展的敞开杯口12,对应的土箱盖下方具有向外凸起与所述敞开杯口相匹配的下罩口21,蓄水池3套在土箱盖2上端中且土箱盖上端面与所述圆环安装部32下表面相抵触,在雨水收集器上中孔外圈具有用于提供给所述蓄水池水量的雨水通孔。
首先这个植物种植辅助装置主要是要埋在土壤中,结合依次从下往上安装的土容纳箱、土箱盖、蓄水池、雨水收集盘,在结合这些每个部件的特殊结构能有效的进行蓄水、通气以及长期为其提高水量。
蓄水池3其用于长时间蓄水,底部设置了细小的孔洞,可使里面储存的水慢慢得渗入下面的土容纳箱中的泥沙中,能保证植物的水分。
雨水收集器4外端处具有凸沿43,凸沿43向外扩展,该凸沿43与中孔42之间形成收集容纳腔。可以有效的对降水进行收集。
为了更好的安装,雨水收集器下方的下安装区为内凹圆环,在内凹圆环加工成横截面为圆孔直径从下往上逐渐减小,对应蓄水池上端部为圆圈安装部。下罩口的内表面上具有供与敞开杯口相扣合的内凹区。
土容纳箱至少有设置有一个对称通气面,一个通气面由通气孔从一个依次递增至四个组成。递增方式是从底部至顶部,进一步的,通气孔分布在土容纳箱的中上部,通气孔分布在土容纳箱的中上部,且通气孔的数量随土容纳箱的中部至上部增加依次递增。这种结构有两个好处,一方面是用于透气,另一方面是有效阻止底部土壤水分蒸发过快。
圆筒31的横截面为梯形,孔洞下方的孔径小于上方孔径。这种结构增加下方空间,主要是为了迎合植物根部成长,有利于其健康成长。
进一步的,雨水收集器凸沿的外延大于下罩口的外延,能有效的防止雨水过多,对植物产生不良影响。
虽然本实用新型已通过参考优选的实施例进行了图示和描述,但是,本领域普通技术人员应当了解,可以不限于上述实施例的描述,在权利要求书的范围内,可作出形式和细节上的各种变化。
