青饲料收获机的铡切破碎机构的制作方法

本实用新型涉及一种青饲料收获机，具体涉及一种青饲料收获机的铡切破碎机构。

背景技术：

近些年随着畜牧业的迅速发展，实用的小型青饲料收获机械在农牧业机械市场迅速火热起来。现有的小型青饲料收获机基本能做到将玉米秸秆及玉米穗铡切成段后抛入跟随的收集车上，但它不能破碎玉米穗上的玉米粒。而经破碎后的玉米粒随玉米秸秆一同加工成青饲料，将能很大程度提高青饲料的营养价值。因此，现有技术亟需一种能够破碎玉米粒的青饲料收获机的铡切破碎机构。

技术实现要素：

本实用新型的目的是为了克服现有技术存在的不足，提供一种能够破碎玉米粒的青饲料收获机的铡切破碎机构。

本实用新型是通过以下技术方案实现的：一种青饲料收获机的铡切破碎机构，包括壳体、穿设于壳体中部的主轴、设置于壳体内并安装于主轴上的刀盘、连接于刀盘正面的动刀片及设置于壳体下部的进料口，所述壳体的内侧对应于所述动刀片在所述进料口的旁侧设置的定刀，所述刀盘与所述动刀片之间设置有破碎板，所述破碎板的前端边缘设置有一排锯齿。

所述壳体的上端设置有抛送筒，所述壳体的顶部设置有与抛送筒连通的出料口，所述刀盘的背面外缘沿该刀盘的外圆周均匀连接有一圈风扇叶片。

所述动刀片、所述破碎板、所述风扇叶片均通过螺栓与所述刀盘连接。

所述壳体由上壳体和下壳体连接而成，所述进料口设置于所述下壳体的下部，所述出料口设置于所述上壳体的顶部。

本实用新型的有益效果是：本实用新型能有效破碎玉米粒，其结构合理、巧妙、简单，并易于加工，制造成本低，安装拆卸方便，运行可靠。

附图说明

图1是本实用新型的侧面结构示意图；

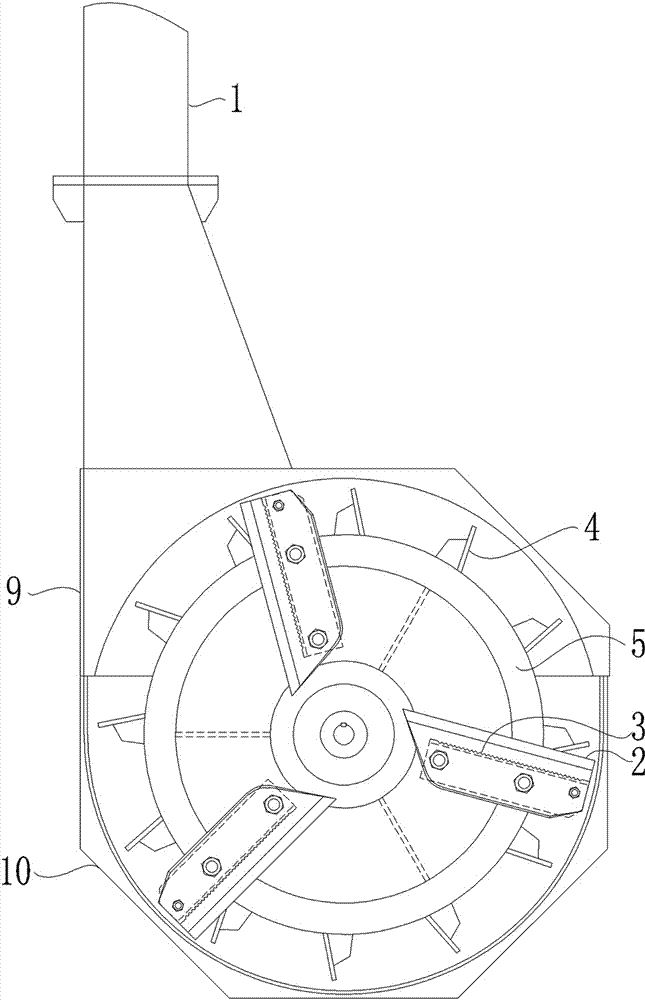

图2是本实用新型的正面结构示意图；

图3是刀盘的正面结构示意图；

图4是刀盘的背面结构示意图。

在图1-4中：1-抛送筒；2-动刀片；3-破碎板；4-风扇叶片；5-刀盘；6-螺栓；7-主轴；8-定刀；9-上壳体；10-下壳体。

具体实施方式

以下结合附图对本实用新型作详细描述。

如图1-图4所示，一种青饲料收获机的铡切破碎机构，包括壳体、穿设于壳体中部的主轴7、设置于壳体内并安装于主轴7上的刀盘5、连接于刀盘5正面的动刀片2及设置于壳体下部的进料口，壳体的内侧对应于动刀片2在进料口的旁侧设置的定刀8，刀盘5与动刀片2之间设置有破碎板3，破碎板3的前端边缘设置有一排锯齿。

参见图1-图4，壳体的上端设置有抛送筒1，壳体的顶部设置有与抛送筒1连通的出料口，刀盘5的背面外缘沿该刀盘5的外圆周均匀连接有一圈风扇叶片4。

工作时，刀盘5由主轴7驱动在壳体内旋转，物料由进料口进入壳体内，动刀片2及破碎板3随刀盘5一同高速旋转，动刀片2与定刀8配合完成物料的铡切，同时高速旋转的破碎板3通过前端锯齿将玉米穗及玉米粒揉碎、破碎。经过本实用新型处理的物料在风扇叶片4的作用下，通过出料口由抛送筒1抛送出去。

如图3、图4所示，动刀片2、破碎板3、风扇叶片4均通过螺栓6与刀盘5连接。如图2所示，壳体由上壳体9和下壳体10连接而成，进料口设置于下壳体10的下部，定刀8设置于下壳体10的下部，并位于进料口的旁侧，出料口设置于上壳体9的顶部。

最后应当说明的是，以上内容仅用以说明本实用新型的技术方案，而非对本实用新型保护范围的限制，本领域的普通技术人员对本实用新型的技术方案进行的简单修改或者等同替换，均不脱离本实用新型技术方案的实质和范围。
