一种新型供水及节水灌溉装置的制作方法

本实用新型涉及供水灌溉技术领域，尤其是一种新型供水及节水灌溉装置。

背景技术：

我国农业的传统灌溉方式是沟渠灌溉，将沟渠中大量的水引到田地里浸泡，这种灌溉方式会有大量的水被消耗在农作物以外的土地上及被蒸发掉，水资源花费相当大，为了节约用水，近年来许多地方开始采用网管喷灌的方式将水集中在有农作物的地方灌溉，并为了减少蒸发的浪费，在地里搭建输水管架，但成本较高，易容易损坏，同时影响了对农作物的管理。

技术实现要素：

本实用新型的目的是为了克服上述技术缺点提供一种新型供水及节水灌溉装置。

本实用新型解决技术问题采用的技术方案为：一种新型供水及节水灌溉装置，包括灌溉箱，所述灌溉箱一端设置有引水管，所述引水管末端设置有引水头，所述灌溉箱另一端设置有引出管，所述引出管通过第一连接头设置有连接管，所述连接管末端通过第二连接头设置有地下管，所述地下管上设置有引向管，所述引向管贯穿地面与固定台顶端设置有地上管，所述地上管顶端设置有两个灌溉管，所述灌溉管末端均设置有自动旋转喷水器。

所述灌溉箱内设置有灌溉腔，灌溉腔内顶端设置有盖体，所述盖体上设置有发动机，所述发动机一端设置有储电箱，所述灌溉箱顶端设置有两个固定杆，所述固定杆上均设置有支撑杆，所述支撑杆上均设置有太阳能电池板。

所述引水头上设置有过滤网，所述灌溉箱一侧设置有“U”型管，所述“U”型管，上设置有刻度线。

所述固定台设置于地面上，所述地上管上设置有增压阀与截止阀，所述地上管一侧设置有拓展管，所述拓展管末端设置有安装头，所述安装头上设置有截止阀。

本实用新型所具有的有益效果是：

本实用新型设计合理，结构简单，灌溉方便，可以减少大量的蒸发消耗，且不与农作物争夺土地资源，同时可以在田地的合适间距进行布置，灌溉广泛，节约了用水及成本，且用太阳能电池板代替了输水过程中的发动机的耗油，安全可靠。

附图说明

附图1为本实用新型的结构示意图。

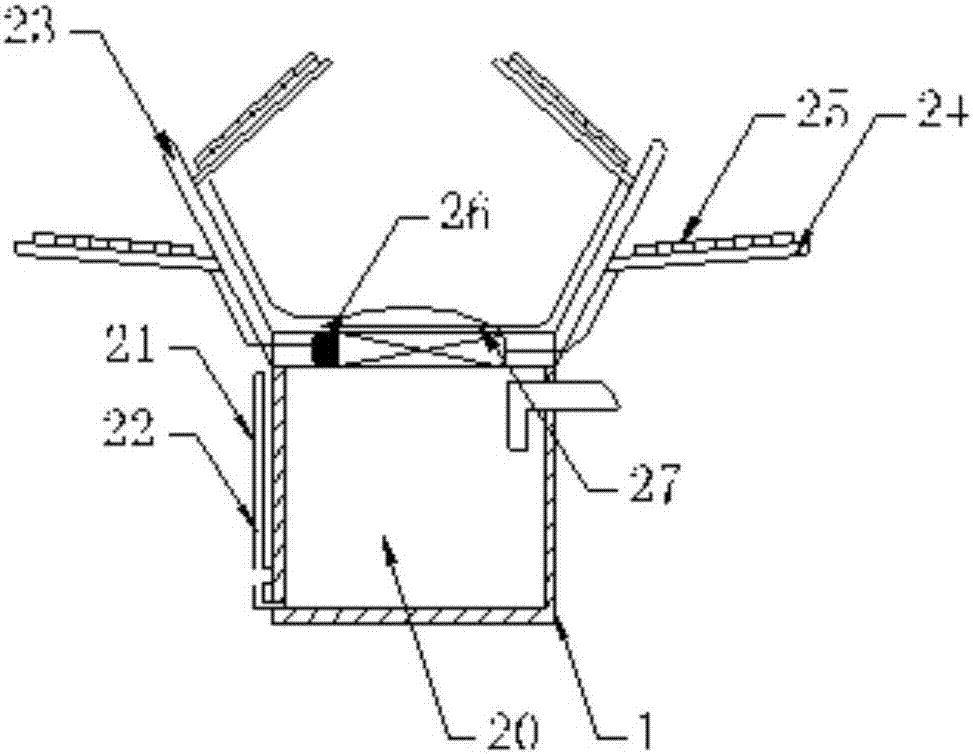

附图2为本实用新型灌溉箱的放大示意图。

具体实施方式

下面结合附图1与附图2对本实用新型做以下详细说明。

如图1与图2所示，本实用新型包括一种新型供水及节水灌溉装置，包括灌溉箱1，所述灌溉箱1一端设置有引水管2，所述引水管2末端设置有引水头3，所述灌溉箱1另一端设置有引出管5，所述引出管5通过第一连接头6设置有连接管7，所述连接管7末端通过第二连接头8设置有地下管9，所述地下管9上设置有引向管10，所述引向管10贯穿地面17与固定台11顶端设置有地上管13，所述地上管13顶端设置有两个灌溉管14，所述灌溉管14末端均设置有自动旋转喷水器15；所述灌溉箱1内设置有灌溉腔20，灌溉腔20内顶端设置有盖体，所述盖体上设置有发动机27，所述发动机27一端设置有储电箱26，所述灌溉箱1顶端设置有两个固定杆23，所述固定杆23上均设置有支撑杆24，所述支撑杆24上均设置有太阳能电池板25；所述引水头3上设置有过滤网4，所述灌溉箱1一侧设置有“U”型管21，所述“U”型管21上设置有刻度线22；所述固定台11设置于地面17上，所述地上管13上设置有增压阀16与截止阀12，所述地上管13一侧设置有拓展管18，所述拓展管18末端设置有安装头19，所述安装头19上设置有截止阀12。

灌溉前，农业人员将引水头3置于水库中，太阳能电池板25将太阳能转化为电能储存于储电箱26内，当需要进行灌溉时，储电箱26内的电能使得发动机27工作，水通过引水管2进入灌溉腔20内，此后开启地上管13上的截止阀12，水在增压阀16的作用下通过自动旋转喷水器15喷出进行灌溉，当需要远处灌溉时，可通过安装头19连接水管运输水，使用方便，同时农业人员可根据田地的面积大小多处设置自动旋转喷水器15，灌溉方便。
