本实用新型涉及农业用品领域,具体涉及一种播种机的新型播种料斗。
背景技术:
播种机以作物种子为播种对象的种植机械。用于某类或某种作物的播种机,常冠以作物种类名称,如谷物条播机、玉米穴播机、棉花播种机、牧草撒播机等。
但是现有的播种机播种的料斗,只是一个简单的漏斗和一个长管组成,这种料斗在播种时,漏斗中种子比较多时,很容易使长管堵塞,致使播种过程中需要工作人员去疏通,播种效率降低,费时费力。
技术实现要素:
为了解决上述存在的问题,本实用新型提供一种播种机的新型播种料斗。
本实用新型是通过以下技术方案实现:
一种播种机的新型播种料斗,包括漏斗,所述漏斗底端连接有长管,所述漏斗下端侧壁上固定设有固定块,所述固定块侧表明设有滑轨,滑轨上滑动连接滑块,所述滑块与漏斗的漏料口在同一轴线上,所述滑块上通过螺杆铰接定位杆,所述定位杆上端通过螺杆连接圆盘,所述定位杆与螺杆旋转连接,所述螺杆与圆盘固定连接,所述圆盘通过连接杆与电机驱动轴旋转连接,所述滑块底端固定连接固定杆,所述固定杆下端固定连接细杆,细杆上有小凸起,所述细杆底端设有橡胶块,所述长管侧壁外端固定设有震动器,震动器与电池组通过导线电性连接。
优选的,所述固定块焊接在漏斗上。
优选的,所述长管采用塑料软管。
优选的,所述电机固定在播种机上。
优选的,所述细杆直径小于长管直径5cm-8cm。
与现有的技术相比,本实用新型的有益效果是:本实用新型在使用过程中,通过电机的旋转带动细杆上下来回的移动,这样可以防止种子堵塞在漏斗上,并且在长管侧壁上设有的震动器,可以更好的防止种子堵塞,保证了播种机播种的连贯性,不需要人工去操作疏通,节约时间,提高工作效率。
附图说明
图1是本实用新型所述结构的示意图;

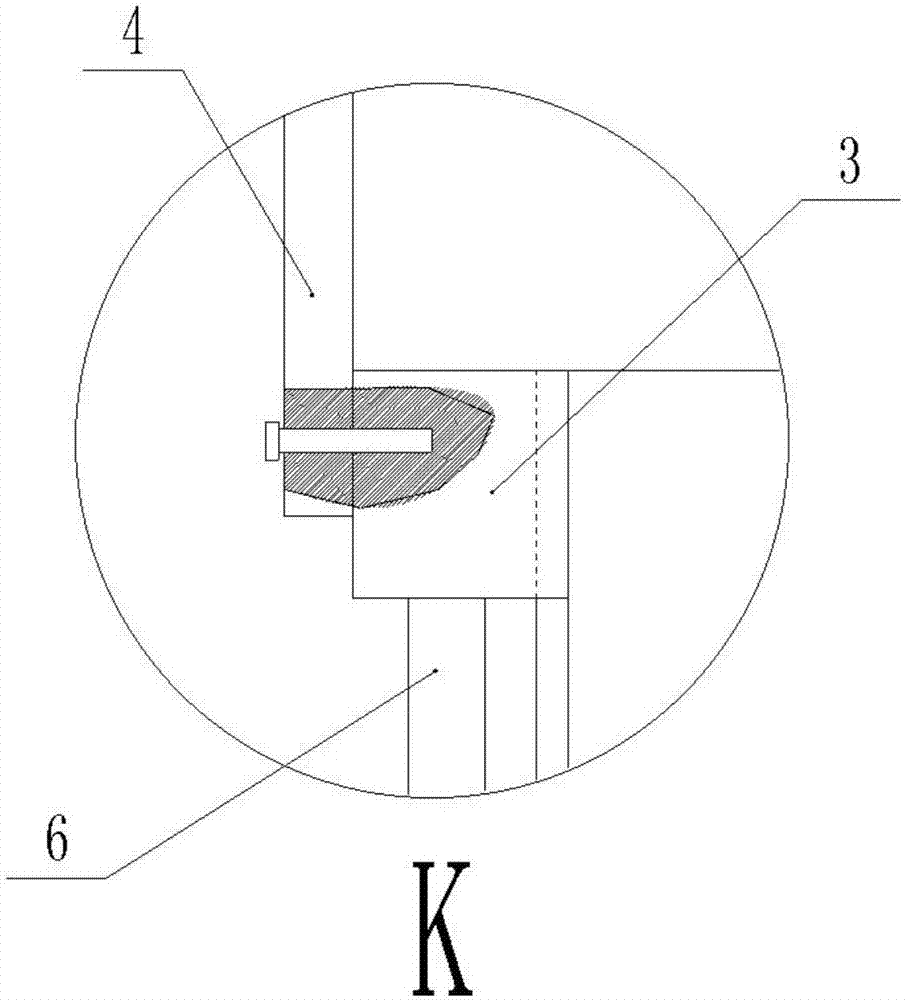

图2是本实用新型所述结构图1的局部放大图。
图中:漏斗1、长管2、固定块3、滑块4、定位杆5、固定杆6、固定细杆7、橡胶块7-1、圆盘8、螺杆8-1、连接杆9、震动器10。
具体实施方式
下面结合附图与具体实施方式对本实用新型作进一步详细描述:
如图1、图2所示,一种播种机的新型播种料斗,包括漏斗1,所述漏斗1底端连接有长管2,所述漏斗1下端侧壁上固定设有固定块3,所述固定块3侧表明设有滑轨,滑轨上滑动连接滑块4,所述滑块4与漏斗1的漏料口在同一轴线上,所述滑块4上通过螺杆铰接定位杆5,所述定位杆5上端通过螺杆8-1连接圆盘8,所述定位杆5与螺杆8-1旋转连接,所述螺杆8-1与圆盘8固定连接,所述圆盘8通过连接杆9与电机驱动轴旋转连接,所述滑块4底端固定连接固定杆6,所述固定杆6下端固定连接细杆7,细杆7上有小凸起,所述细杆7底端设有橡胶块7-1,所述长管2侧壁外端固定设有震动器10,震动器10与电池组通过导线电性连接。
所述固定块3焊接在漏斗1上。
所述长管2采用塑料软管。
所述电机固定在播种机上。
所述细杆7直径小于长管2直径5cm-8cm。
工作原理:本实用新型在使用过程中,当播种机开动后,先把种子加入到漏斗1内,然后开动电机,电机会带动圆盘8旋转,定位杆5就会随着圆盘8转动而转动,因为定位杆5与滑块4是通过螺栓铰接的,所以滑块4就会上下来回移动,那么细杆7也就会上下来移动,这样可以有效的疏通漏斗1和长管2内的种子,防止种子堵塞在里面。
通过在长管2侧壁外端固定设有震动器10的设计,开动震动器10,就会带动长管2震动,这样可以更有效的防止种子堵塞在长管2内部,所以这样更好的防止种子堵塞,保证了播种机播种的连贯性,不需要人工去操作疏通,节约时间,提高工作效率。
以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解,本实用新型不受上述实施例的限制,上述实施例和说明书中描述的只是说明本实用新型的原理,在不脱离本实用新型精神和范围的前提下,本实用新型还会有各种变化和改进,这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
