魔芋种芋规模化越冬贮藏系统的制作方法

本实用新型属于魔芋育种技术领域，特别是涉及一种魔芋种芋规模化越冬贮藏系统。

背景技术：

魔芋种芋越冬贮藏较难，大规模贮藏更是难上加难。限制魔芋种芋安全越冬贮藏的因素很多，简言之有以下几方面：一是种芋不健康自身携带致病菌多，一旦大规模贮藏则使星星之火呈燎原之势漫延发展；二是武陵及秦巴山区冬季特有气候致使难度升级，区域性的低温多雨寡照使鲜种子干燥慢、湿度大，易发软腐病、灰霉病；三是种子采收过早成熟度差造成的易过度脱水、易霉变腐烂；四是极端寒冷天气易造成种子冻伤；五是不按大小分类贮藏的错误操作，致使小种子在传统楼板房的烟熏火燎中过度失水干枯死亡。

技术实现要素：

为解决以上技术问题，本实用新型提供魔芋种芋规模化越冬贮藏系统，此贮藏系统成功实现了的魔芋种芋越冬的大规模贮藏，不仅可以为魔芋种植业提供健康、优良的种子，而且可以为魔芋产业的健康发展铺平道路、强心聚力，具有广阔应用前景。

为了实现上述的技术特征，本实用新型的目的是这样实现的：魔芋种芋规模化越冬贮藏系统，它包括轨道立柱，所述轨道立柱的顶部固定安装有轨道横梁，所述轨道横梁上安装有轨道小车，所述轨道小车上连接卷扬设备，所述轨道立柱的正下方设置有种子存放仓库、种子消毒池和种子快速风干棚。

所述种子存放仓库内部放置有平板车，所述平板车的底部安装有车轮，所述平板车的顶部放置有种芋转运框，在平板车的两端钩挂有起吊杆，所述起吊杆的顶部安装有吊环。

所述轨道小车包括第一轨道轮和第二轨道轮，所述第一轨道轮和第二轨道轮之间支撑安装有车架，所述车架上安装有卷扬设备的卷扬电机，所述卷扬电机的输出轴上安装有卷扬轴，所述卷扬轴上安装有起吊钢丝绳，所述钢丝绳的末端安装有吊钩。

所述种子消毒池的侧壁上安装有消毒液进管，所述消毒液进管上安装有进液阀门，所述消毒池的底部侧壁上安装有排液管，在消毒池内部盛有消毒液。

所述消毒液的温度控制在50~65℃。

所述快速风干棚包括棚柱，所述棚柱的底部安装有网格板，在棚柱的两侧对称安装有循环风机组件，在棚柱的顶部安装有顶部框架，所述顶部框架的底部通过连接杆铺设有遮阳网。

所述循环风机组件包括轴流电机，所述轴流电机的主轴上安装有扇叶。

本实用新型有如下有益效果：

1、通过采用上述的系统，能够自动化的进行大规模魔芋种芋的批量化消毒处理，首先，在种子存放仓库将种芋放于种芋转运框，并将种芋转运框放置于平板车上，借助卷扬设备将整个平板车提起，运输到种子消毒池，通过种子消毒池的温汤消毒液，对其进行消毒处理，最终通过种子快速风干棚对其表面进行风干，进而成功实现了的魔芋种芋越冬的大规模贮藏，不仅可以为魔芋种植业提供健康、优良的种子，而且可以为魔芋产业的健康发展铺平道路、强心聚力，具有广阔应用前景。

2、通过采用上述的种子消毒池，当需要对种芋进行越冬储存前消毒或者播种前的消毒时，首先，通过进水管向消毒池内部注入热水，其水温为50℃，并向其中勾兑一定比例的化学消毒剂，使其充分混合，待其混合充分之后通过卷扬电机将，置种芋转运框起吊并浸入到消毒池的消毒液，并保持15~25min，使其充分的消毒灭菌，待其充分消毒灭菌之后，启动种芋转运框将整个平板车提起，再将塑料筐取出，并将种芋进行风干处理。

3、通过所述的轨道小车，工作过程中，通过轨道小车能够带动整个起吊装置沿着轨道行走，进而将种芋转运框整体进行移动和搬运，方便了在其进行整个工序，提高了工作效率。

4、通过所述的卷扬设备，工作过程中，通过卷扬电机能够起升整个置物架，进而保证了能够将整个置物架提起，保证了能够将种芋顺利的提起或者浸入到消毒液中进行消毒。

5、通过所述的轨道能够方便起吊装置沿着其槽钢面进行行走，方便了置物架的移动。

6、通过所述的进水管上安装有阀门能够有效的控制其进水，保证了方便的向消毒池内部注入热水。

本实用新型有如下有点：

1、纯物理方法，不存在产品安全和环境问题；

2、消毒彻底；

3、对多种病虫害有效，例如软腐病、白绢病、蚜虫等，对已发病种芋也有效，是一种广谱性消毒方法；

4、对生长有促进作用；

5、种芋表面易于干燥，不择天气。

附图说明

下面结合附图和实施例对本实用新型作进一步说明。

图1为本实用新型整体结构示意图。

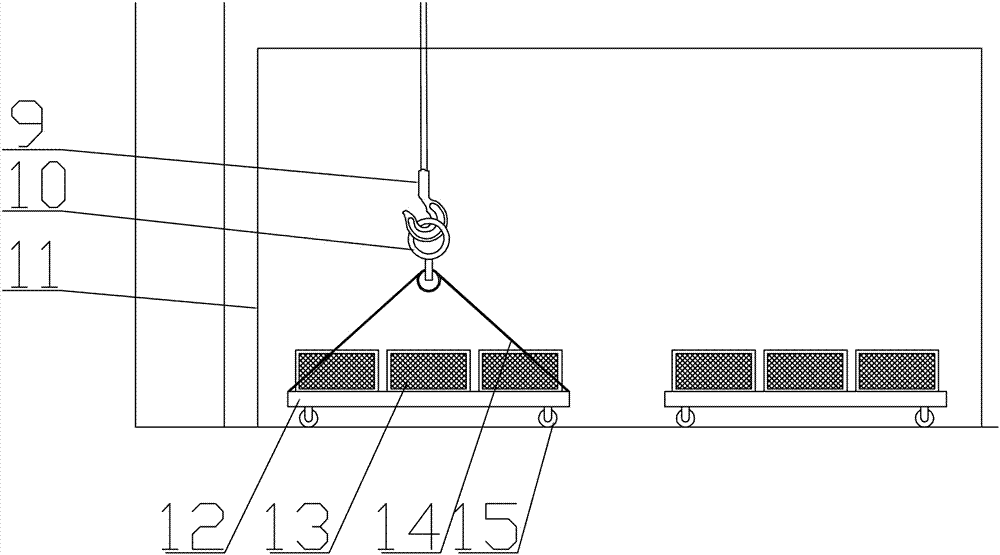

图2为本实用新型种子存放仓库结构示意图。

图3为本实用新型种子消毒池结构示意图。

图4为本实用新型种子快速风干棚结构示意图。

具体实施方式

下面结合附图对本实用新型的实施方式做进一步的说明。

参见图1-4，魔芋种芋规模化越冬贮藏系统，它包括轨道立柱1，所述轨道立柱1的顶部固定安装有轨道横梁2，所述轨道横梁2上安装有轨道小车，所述轨道小车上连接卷扬设备，所述轨道立柱1的正下方设置有种子存放仓库11、种子消毒池17和种子快速风干棚22。通过采用上述的贮藏系统能够对魔芋种芋进行初期的消毒，和快速风干处理，进而保证了种芋能够顺利的越冬，提高了种芋的成活率。

进一步的，所述种子存放仓库11内部放置有平板车12，所述平板车12的底部安装有车轮15，所述平板车12的顶部放置有种芋转运框13，在平板车12的两端钩挂有起吊杆14，所述起吊杆14的顶部安装有吊环10。通过平板车12能够交替的对种芋转运框13进行盛放，进而方便后续种芋的批量消毒处理。

进一步的，所述轨道小车包括第一轨道轮3和第二轨道轮7，所述第一轨道轮3和第二轨道轮7之间支撑安装有车架4，所述车架4上安装有卷扬设备的卷扬电机5，所述卷扬电机5的输出轴上安装有卷扬轴6，所述卷扬轴6上安装有起吊钢丝绳8，所述钢丝绳8的末端安装有吊钩9。通过轨道小车能够沿着轨道横梁2行走，进而方便了种芋的整体搬运和提升作业，提高了工作效率，降低了劳动强度。

进一步的，所述种子消毒池17的侧壁上安装有消毒液进管16，所述消毒液进管16上安装有进液阀门18，所述消毒池17的底部侧壁上安装有排液管20，在消毒池17内部盛有消毒液19。当需要对种芋进行越冬储存前消毒或者播种前的消毒时，首先，通过进水管向消毒池内部注入热水，其水温为50℃，并向其中勾兑一定比例的化学消毒剂，使其充分混合，待其混合充分之后通过卷扬电机将，置种芋转运框13起吊并浸入到消毒池的消毒液，并保持15~25min，使其充分的消毒灭菌，待其充分消毒灭菌之后，启动种芋转运框13将整个平板车12提起，

进一步的，所述消毒液19的温度控制在50~65℃。采用温汤消毒技术，其具有以下优点：纯物理方法，不存在产品安全和环境问题；消毒彻底；对多种病虫害软腐病、白绢病、蚜虫有效，对已发病种芋也有效，是一种广谱性消毒方法；对生长有促进作用；种芋表面易于干燥，不择天气。

进一步的，所述快速风干棚22包括棚柱，所述棚柱的底部安装有网格板24，在棚柱的两侧对称安装有循环风机组件，在棚柱的顶部安装有顶部框架26，所述顶部框架26的底部通过连接杆28铺设有遮阳网25。通过网格板24能够保证消毒之后的种芋表面的水分快速的滴下，而且通过遮阳网25能够起到遮阳的目的，通过循环风机组件能够快速风干种芋表面的水分，而不会使其内部水分流失。

进一步的，所述循环风机组件包括轴流电机21，所述轴流电机21的主轴上安装有扇叶23。工作过程中，通过循环风机组件能够形成空气对流，进而快速的对种芋进行风干处理。

本实用新型的使用过程如下：

首先，在种子存放仓库11将种芋放于种芋转运框13，并将种芋转运框13放置于平板车12上；

然后：借助卷扬设备将整个平板车12提起，运输到种子消毒池17，通过种子消毒池17的温汤消毒液，对其进行消毒处理；

最终，通过种子快速风干棚22对其表面进行风干，进而成功实现了的魔芋种芋越冬的大规模贮藏，不仅可以为魔芋种植业提供健康、优良的种子，而且可以为魔芋产业的健康发展铺平道路、强心聚力，具有广阔应用前景。

上述的实施例仅为本实用新型的优选技术方案，而不应视为对于本实用新型的限制，本实用新型的保护范围应以权利要求记载的技术方案，包括权利要求记载的技术方案中技术特征的等同替换方案为保护范围。即在此范围内的等同替换改进，也在本实用新型的保护范围之内。
