亚麻薄层齿盘输送机的制作方法

本实用新型涉及农业机械技术领域，具体涉及一种亚麻薄层齿盘输送机。

背景技术：

近年来，随着亚麻纺织行业的不断发展，对亚麻初纤维的质量要求越来越高。如何提高亚麻干茎初加工质量越来越受到受到人们的重视。移动式剥麻机较多的应用在亚麻干茎初加工中，亚麻干茎进入剥麻机前首先需要进行干茎碎茎，碎茎前需要对亚麻干茎进行均匀摊均、摊薄。而人工薄层喂入，存在劳动强度大，亚麻干茎平铺厚度不一致，影响亚麻干茎碎茎效果，并存在一定的安全隐患等缺点。为此，设计一种亚麻薄层齿盘输送机。该机器结构简单，成本低，能将待加工的亚麻干茎均匀、平整、连续喂入到碎茎机，生产率高，并保障了操作人员的人身安全。

技术实现要素：

本实用新型的目的在于提供一种亚麻薄层齿盘输送机，与亚麻干茎碎茎机和移动式剥麻机相匹配平整有序的将亚麻干茎喂入到移动式剥麻机中，不伤麻、平铺均匀、自动化程度高、保障了操作人员的人身安全。

为实现上述目的，本实用新型的技术方案是：亚麻薄层齿盘输送机由喂入装置，薄层输送装置，传动装置三部分构成。包括罩板，伸缩扒齿机构，机架，输入齿盘，辅助薄层压麻杆，托麻板，薄层输送齿盘，输出齿盘。伸缩扒齿机构通过两端轴承座固定在机架前上方，齿盘轴上安装两个齿盘，齿盘通过轴两端的轴承座依次固定在机架上，辅助薄层压麻杆用4根长螺纹固定机架上方，托麻板用螺栓固定在机架上，轴上安装链轮，轴16两端安装链轮，一端和碎茎机链接输入动力，另一端和其他轴上的链轮链接输出动力，整机上部用罩板防护。

本实用新型一种亚麻薄层齿盘输送机很好的解决了亚麻加工碎茎过程之前喂入的麻铺薄厚不一致的问题，很好的解决了碎茎机易伤人的问题。

附图说明

图1为本实用新型的主视图。

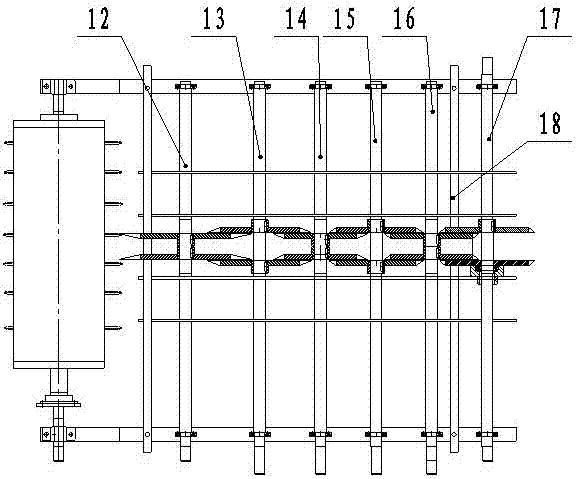

图2为图1的俯视图。

具体实施方式

如图1所示，本实用新型亚麻薄层齿盘输送机由喂入装置，薄层输送装置，传动装置三部分构成。包括罩板1，伸缩扒齿机构2，机架3，输入齿盘4，辅助薄层压麻杆5，薄层输送齿盘6、7、8、9，输出齿盘10。伸缩扒齿机构2通过两端轴承座固定在机架3前上方，齿盘轴上安装两个齿盘，齿盘4、6、7、8、9、10分别通过轴12、13、14、15、16、17两端的轴承座依次固定在机架上，辅助薄层压麻杆5焊接到架子18上，架子18用四根长螺纹固定在机架上方，距离齿盘高度约30-50mm处，高度可调节。

如图2所示，齿盘排列由前向后齿数依次变密、齿尖长度依次变短、齿盘直径依次变小，亚麻托盘11用螺栓固定在机架上，距离上齿尖70-100mm处，轴上安装链轮，轴17两端安装链轮，一端和碎茎机链接输入动力，另一端和其他轴上的链轮链接输出动力，整机上面用罩板1防护。
