一种智能保温白鹅喂食装置的制作方法

本发明涉及一种智能保温白鹅喂食装置，属于白鹅喂养领域。

背景技术：

皖西白鹅原产于安徽省六安地区，是中国优良的中型鹅种。该品种是经过长期人工选育和自然驯化而形成的优良地方品种，适应性强、觅食力强、耐寒耐热、耐粗饲、合群性强。早期生长速长快，肉质细嫩鲜美，特别是羽绒产量高、且绒品质优，在喂养过程中，尤其是冬天喂养时，由于天气温度较低，喂食的饲料在食槽中容易变凉，如果白鹅直接吃取食槽中低温的饲料，容易着凉，患上疾病，影响白鹅的健康。

技术实现要素：

本发明提出一种智能保温白鹅喂食装置，解决了现有白鹅喂食过程中不能对饲料进行保温，导致在冬天喂养时白鹅吃取低温的饲料，增加其患病风险的问题。

为了解决以上技术问题，本发明提出以下技术方案：

本发明提出一种智能保温白鹅喂食装置，包括喂食槽，所述喂食槽顶部通过连接轴连接封盖，所述喂食槽为双层结构，所述喂食槽包括内层与外层，所述内层与外层的顶部通过连接板相连，所述连接板上设有进水口，所述内层内部设有推平板，所述推平板一端通过滑块与电动滑轨相连，所述电动滑轨放置在内层端面上，所述外层内壁底端设有电热丝，所述外层内壁上设有温度传感器，所述温度传感器电性相连控制器，所述内层内壁上设有第二温度传感器，所述第二温度传感器电性相连控制器，所述控制器设在外层端面上。

优选的，所述内层底部一端通过转轴与外层内壁相连，所述内层底部与外层内壁底端之间通过电动伸缩杆连接，所述电动伸缩杆电动相连控制器。

优选的，所述喂食槽端面设有进料口，所述进料口连接进料管。所述进料管高度与人体高度近似，所述进料管形状为l型，所述进料管底部为倾斜设置。便于使用者上料以及可以在不打开封盖的前提下上料，便于保温。

优选的，所述连接轴一端穿过喂食槽端面与电机相连，所述电机放置在支架上，所述支架与外层外壁相连，所述电机电性相连控制器。

优选的，所述进水口设有连接螺纹，所述进水口通过连接螺纹与进水管相连。

优选的，所述内层内部设有放置板，所述放置板与内层内壁底端之间通过压缩弹簧相连。

优选的，所述进水口内部设有电磁阀，所述电磁阀电性相连控制器。可通过控制电磁阀控制水的进入。

优选的，所述外层内壁顶端设有测距传感器，所述测距传感器电性相连控制器。

优选的，所述外层外壁上设有红外传感器，所述红外传感器电性相连控制器。

通过以上技术方案，本发明有益效果是：通过在外层上设有电热丝，并且通过内层与外层之间充入水，可通过对水加热进而将饲料的加热保温，并且通过设置红外传感器与电机，可在动物靠近时进行自动开启，便于进食。

附图说明

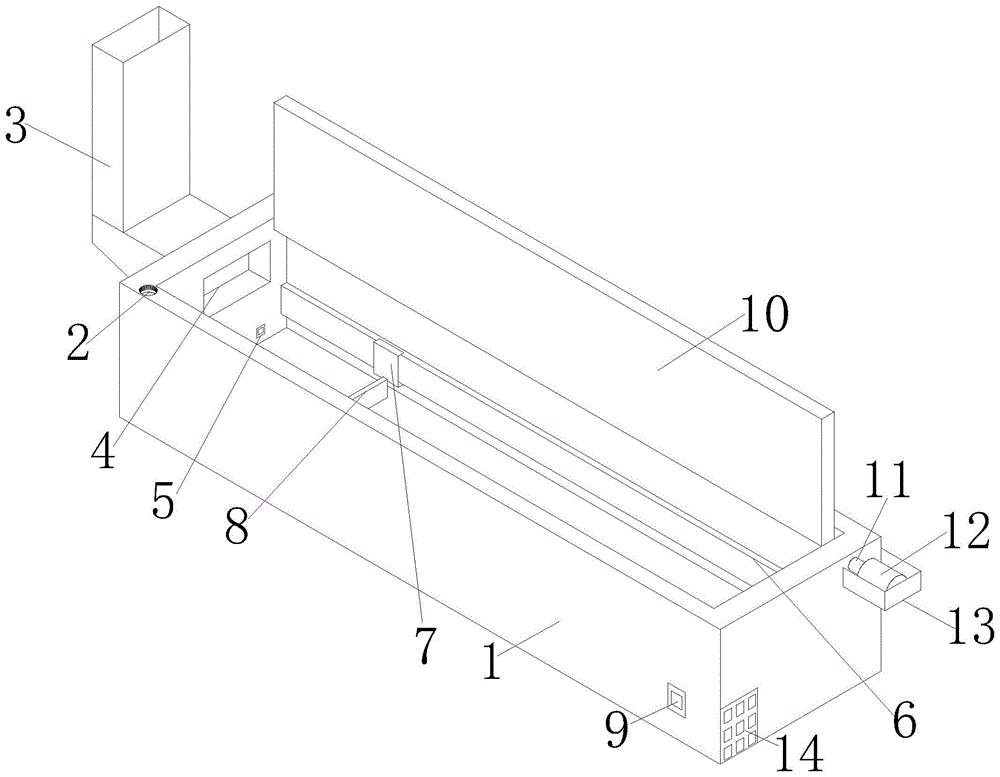

图1是本发明结构示意图；

图2是本发明内视图。

具体实施方式

以下结合附图对本发明的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本发明，并不用于限定本发明。

根据图中所示一种智能保温白鹅喂食装置，包括喂食槽1，所述喂食槽1顶部通过连接轴11连接封盖10，所述喂食槽1为双层结构，所述喂食槽1包括内层145与外层16，所述内层15与外层16的顶部通过连接板相连，所述连接板上设有进水口2，所述内层15内部设有推平板8，所述推平板8一端通过滑块7与电动滑轨6相连，所述电动滑轨6放置在内层15端面上，所述外层16内壁底端设有电热丝21，所述外层16内壁上设有温度传感器22，所述温度传感器22电性相连控制器，所述内层15内壁上设有第二温度传感器5，所述第二温度传感器5电性相连控制器14，所述控制器14设在外层16端面上。

优选的，所述内层15底部一端通过转轴19与外层16内壁相连，所述内层15底部与外层16内壁底端之间通过电动伸缩杆20连接，所述电动伸缩杆20电动相连控制器14。

优选的，所述喂食槽1端面设有进料口4，所述进料口4连接进料管3，所述进料管3形状为l型，所述进料管3底部为倾斜设置。所述进料管3高度与人体高度近似。便于使用者上料以及可以在不打开封盖的前提下上料，便于保温。

优选的，所述连接轴11一端穿过喂食槽1端面与电机12相连，所述电机12放置在支架13上，所述支架13与外层16外壁相连，所述电机12电性相连控制器14。

优选的，所述进水口2设有连接螺纹，所述进水口2通过连接螺纹与进水管相连。

优选的，所述内层15内部设有放置板17，所述放置板17与内层15内壁底端之间通过压缩弹簧18相连。

优选的，所述进水口2内部设有电磁阀，所述电磁阀电性相连控制器14。可通过控制电磁阀控制水的进入。

优选的，所述外层16内壁顶端部设有测距传感器22，所述测距传感器22电性相连控制器14。

优选的，所述外层16外壁上设有红外传感器9，所述红外传感器9电性相连控制器14。

具体使用时，通过进料管3将饲料放入到内层15中，并且通过推平板8将饲料推平，通过进水口2将自来水送入到内层15与外层16之间，并且通过控制器14设置保温温度，并通过电热丝21进行加热，当饲料进入到内层15中时，通过热传递对饲料进行加热，防止饲料温度过低，并且通过红外传感器9，当白鹅靠近喂食槽1时，通过电机12将封盖10打开，并且通过电动伸缩杆20将内层15旋转，便于白鹅进食。

最后应说明的是：以上所述仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。

技术特征：

1.一种智能保温白鹅喂食装置，包括喂食槽，其特征在于：所述喂食槽顶部通过连接轴连接封盖，所述喂食槽为双层结构，所述喂食槽包括内层与外层，所述内层与外层的顶部通过连接板相连，所述连接板上设有进水口，所述内层内部设有推平板，所述推平板一端通过滑块与电动滑轨相连，所述电动滑轨放置在内层端面上，所述外层内壁底端设有电热丝，所述外层内壁上设有温度传感器，所述温度传感器电性相连控制器，所述内层内壁上设有第二温度传感器，所述第二温度传感器电性相连控制器，所述控制器设在外层端面上。

2.根据权利要求1所述一种智能保温白鹅喂食装置，其特征在于：所述内层底部一端通过转轴与外层内壁相连，所述内层底部与外层内壁底端之间通过电动伸缩杆连接，所述电动伸缩杆电动相连控制器。

3.根据权利要求1所述一种智能保温白鹅喂食装置，其特征在于：所述喂食槽端面设有进料口，所述进料口连接进料管。所述进料管高度与人体高度近似，所述进料管形状为l型，所述进料管底部为倾斜设置。

4.根据权利要求1所述一种智能保温白鹅喂食装置，其特征在于：所述连接轴一端穿过喂食槽端面与电机相连，所述电机放置在支架上，所述支架与外层外壁相连，所述电机电性相连控制器。

5.根据权利要求1所述一种智能保温白鹅喂食装置，其特征在于：所述进水口设有连接螺纹，所述进水口通过连接螺纹与进水管相连。

6.根据权利要求1所述一种智能保温白鹅喂食装置，其特征在于：所述内层内部设有放置板，所述放置板与内层内壁底端之间通过压缩弹簧相连。

7.根据权利要求1或者5所述一种智能保温白鹅喂食装置，其特征在于：所述进水口内部设有电磁阀，所述电磁阀电性相连控制器。

8.根据权利要求1所述一种智能保温白鹅喂食装置，其特征在于：所述外层内壁顶端设有测距传感器，所述测距传感器电性相连控制器。

9.根据权利要求1所述一种智能保温白鹅喂食装置，其特征在于：所述外层外壁上设有红外传感器，所述红外传感器电性相连控制器。

技术总结
本发明公开了一种智能保温白鹅喂食装置，包括喂食槽，所述喂食槽顶部通过连接轴连接封盖，所述喂食槽为双层结构，所述喂食槽包括内层与外层，所述内层与外层的顶部通过连接板相连，所述连接板上设有进水口，所述内层内部设有推平板，所述推平板一端通过滑块与电动滑轨相连，所述电动滑轨放置在内层端面上，所述外层内壁底端设有电热丝，所述外层内壁上设有温度传感器，所述温度传感器电性相连控制器，所述内层内壁上设有第二温度传感器；通过在外层上设有电热丝，并且通过内层与外层之间充入水，可通过对水加热进而将饲料的加热保温，并且通过设置红外传感器与电机，可在动物靠近时进行自动开启，便于进食。

技术研发人员：杨道玉;刘明花
受保护的技术使用者：六安市裕安区兴胜白鹅养殖专业合作社
技术研发日：2019.12.31
技术公布日：2020.05.08
