一种绿萝组织培养装置的制作方法

本实用新型涉及植物培养设备技术领域，尤其涉及一种植物组织培养装置。

背景技术：

绿萝是一种热带植物，其耐阴性强，终年常绿，页面有较厚的角质层，能适应室内干燥的环境条件，是优良的室内观叶植物，此外，其还能吸附室内空气中的甲醛、苯、三氯乙烯等污染无，因此其具有良好的市场前景。

目前绿萝主要通过扦插繁殖，插条用量大，占地面积广，且扦插容易感染细菌，影响扦插的存活率；绿萝水培法作为一种新的培养途径为大批量培养绿萝提供了新的思路，为了适应绿萝水培法，迫切需求一种绿萝培养装置。

技术实现要素：

有鉴于此，本实用新型提出了一种设计合理、结构简单，可以大批量培养绿萝的绿萝组织培养装置。

本实用新型的技术方案是这样实现的：本实用新型提供了一种绿萝组织培养装置，包括固定架、多个培养盒和三个led面板灯，固定架通过透明隔板隔离形成多个安装位，培养盒滑动安装在安装位内，固定架的三个侧面均固定安装有led面板灯，所述培养盒包括一开口面、三个围合面和一底面，开口面和围合面围合在底面的四周形成上端开口的盒状体，所述开口面与安装位的开口过盈配合，围合面的高度小于开口面的高度，开口面的外侧固定安装有一把手。

在以上技术方案的基础上，优选的，所述开口面、围合面和底面均为透明材质。

在以上技术方案的基础上，优选的，还包括水槽、多个支管和总管，所述水槽固定安装在固定架的上端，总管的一端与水槽下端相互连通，总管的另一端封闭，每个安装位的上方表面均固定安装有支管，支管的一端封闭，支管的另一端与总管相互连通，支管上均匀分布有多个布水孔。

在以上技术方案的基础上，优选的，还包括渗水板，所述渗水板固定安装在水槽内侧下表面。

更进一步优选的，还包括多个陶瓷加热灯，所述陶瓷加热灯固定安装在安装位的内侧表面。

在以上技术方案的基础上，优选的，还包括多个换气风扇，所述换气风扇固定安装在安装位远离开口面的一侧面。

本实用新型的绿萝组织培养装置相对于现有技术具有以下有益效果：

(1)本实用新型的绿萝组织培养装置结构简单，通过透明隔板将固定架隔离为多个安装位，培养盒通过推拉的方式滑动安装在安装位内，便于进行推拉操作，培养盒同样采用透明材质，固定架侧面的三个led面板灯可以对每一个培养盒进行照射，保证培养盒内绿萝光照量；

(2)其次，每个安装位内均设置有陶瓷加热灯和换气风扇，既能够保证环境温度，又能够进行换气，为绿萝的培植提供最佳的生长环境，整个装置占地面积小，培植效率高，同时不用担心泥土带来细菌污染。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

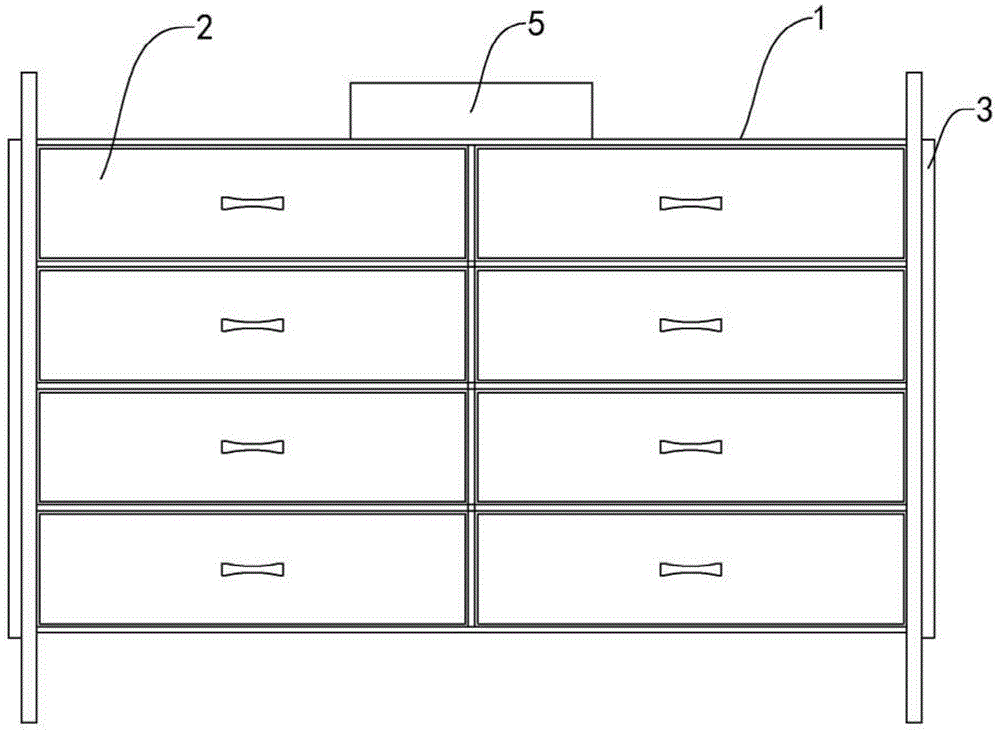

图1为本实用新型绿萝组织培养装置的主视图；

图2为本实用新型绿萝组织培养装置的剖视图；

图3为本实用新型绿萝组织培养装置的左视图；

图4为本实用新型绿萝组织培养装置培养盒的轴测图。

图中：1-固定架、2-培养盒、3-led面板灯、4-安装位、5-水槽、6-总管、7-支管、8-渗水板、9-陶瓷加热灯、10-换气风扇、21-开口面、22-围合面、23-底面、24-把手。

具体实施方式

下面将结合本实用新型实施方式，对本实用新型实施方式中的技术方案进行清楚、完整地描述，显然，所描述的实施方式仅仅是本实用新型一部分实施方式，而不是全部的实施方式。基于本实用新型中的实施方式，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施方式，都属于本实用新型保护的范围。

如图1所示，结合图2-4，本实用新型的绿萝组织培养装置，其包括固定架1、多个培养盒2和三个led面板灯3，固定架1通过透明隔板隔离形成多个安装位4，培养盒2滑动安装在安装位4内，固定架1的三个侧面均固定安装有led面板灯3，培养盒2包括一开口面21、三个围合面22和一个底面23，开口面21和围合面22围合在底面23的四周形成上端开口的盒状体，开口面21与安装位4的开口过盈配合，围合面22的高度小于开口面21的高度，开口面21的外侧固定安装有一把手24。

以上实施方式中，固定架1内部设有多个纵横交错的隔板，隔板为透明材质，不影响光照通过，隔板将固定架1分隔成多个安装位4，安装位4优选的为立方体，安装位4的开口均位于固定架1的同一侧面，培养盒2推拉滑动安装在安装位4内，三个led面板灯3分别位于固定架1除去安装位4开口所在侧面的另外三个侧面，led面板灯3发光的一面正对固定架1，从而为固定架1内部提供光照，开口面21与安装位4的开口过盈配合，当培养盒2完全滑入安装位4时可以使培养盒2与外界隔离，并且起到更好的固定作用。

在具体实施方式中，所述开口面21、围合面22和底面23均为透明材质。

以上实施方式中，由于存在多个培养盒2，led面板灯3位于固定架1的外侧，因此将培养盒2设置为透明材质可以尽可能保证每一个培养盒2均能够受到良好的光照，同时方便工作人员在无需对培养盒2进行操作的情况下观察内部的生长情况。

在具体实施方式中，还包括水槽5、多个支管7和总管6，水槽5固定安装在固定架1的上端，总管6的一端与水槽5相互连通，总管6的另一端封闭，每个安装位4的上方表面均固定安装有支管7，支管7的一端封闭，支管7的另一端与总管6相互连通，支管7上均匀分布有多个布水孔。

以上实施方式中，为调节培养盒2内的湿度，以及为了杀菌消毒等目的，在固定架1的上端设置水槽5，水槽5内可以填充水或营养液或消毒液，水槽5内的液体通过总管6进行流通，分别流向各支管7，通过支管7上的布水孔进行滴灌，从而达到调节湿度、杀菌消毒的目的。

在具体实施方式中，还包括渗水板8，所述渗水板8固定安装在水槽5内侧下表面。

以上实施方式中，为保证布水均匀，在水槽5内侧下表面安装渗水板8，水槽5内的液体通过渗水板8可以更加缓慢地渗入到总管6中，且液体中的杂质可以通过渗水板8过滤，防止对布水孔进行堵塞。

在具体实施方式中，还包括多个陶瓷加热灯9，所述陶瓷加热灯9固定安装在安装位4的内侧表面。

以上实施方式中，设置陶瓷加热灯9可以对培养盒2内的绿萝进行加热，从而保证绿萝的最佳生长温度，且加热灯可以进一步提供光照。

在具体实施方式中，还包括多个换气风扇10，所述换气风扇10固定安装在安装位4远离开口面21的一侧面。

以上实施方式中，换气风扇10可以对培养盒2内的空气进行更换，保证绿萝生长所需的空气。

以上所述仅为本实用新型的较佳实施方式而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
