野木瓜筛选机的制作方法

本发明涉及野木瓜生产设备领域，具体涉及野木瓜筛选机。

背景技术：

野木瓜属蔷薇科贴梗海棠灌木丛植物，是一种广泛分布于我国长江以南地区的野生中草药资源，其果大，皮薄、肉厚、肉质细嫩，味甘酸、气香，富含多种维生素和各类元素；特别富含人体所需消毒、抗癌、延缓衰老和防辐射等的氧化物歧化酶(SOD)成分，对人体健康有较好的保健功效。同时野木瓜具有平肝和胃、活血通经、生津解渴、祛风除湿、滋肺益脾等功效，临床用于各种手术止痛、肿瘤止痛，治疗风湿痛、各种神经性痛、内脏痛、腰椎骨质增生等疗效显著，且具有无耐药性、无成瘾性、毒副作用小等特点；属与食药两适植物类。可用于保健食品、饮料、化妆品、制药等，具有较高的开发价值和效益。

中国专利CN201610323441.4公布了《野木瓜筛选设备》，包括色选机，色选机包括用于病变果输出的第一出口和用于正常果输出的第二出口的色选机，第二出口下方设有传送带，传送带上设有用于筛选小果的小孔；传送带的上下皮带间设有小果收集装置，传送带远离第二出口的一端设有大果收集装置。该装以下问题：由于野木瓜的形状呈茎圆柱形，并且孔径的大小是由野木瓜的直径来确定，若当野木瓜的直径小于高度时，由于极易造成野木瓜卡在筛选孔内，造成筛选孔的堵塞，引起筛选失败。

技术实现要素：

本发明意在提供野木瓜筛选机，以解决现有技术中由于野木瓜的特定形状易造成筛选孔堵塞问题。

本方案中的野木瓜筛选机，包括机架，机架的顶端设有载物台，还包括筛选机构，所述筛选机构包括斜道和输送台，载物台通过所述斜道与输送台相连，所述斜道上设有用于测量野木瓜大小的横栏，横栏上设有碰撞感应器，所述斜道上间隔设有若干隔栏，相邻隔栏间设有若干对用于限制野木瓜滚动的隔板，隔板的底部连接有独立的升降机，升降机均安装在机架上，每对隔板间开设有分离口，分离口开设在斜道上，所述分离口的一侧边缘上铰接有分离板，分离板位于横栏的下方，所述机架上安装有气压机，气压机与分离板相连，所述气压机和升降机均与碰撞感应器电信号连接。

本方案的工作原理及其有益效果：使用时，将野木瓜倾倒在载物台，野木瓜通过载物台滚动至斜道上，由于斜道上间隔设有若干隔栏，将滚动的野木瓜分割成数排；随后野木瓜在重力的作用和隔栏的牵引下，滚至横栏处，但当野木瓜的高度或者直径大于横栏与斜道间的间距时，野木瓜就会与横栏发生碰撞，而横栏上的碰撞感应器受到来自野木瓜的碰撞后，碰撞感应器会将同时信号传递给气压机和升降机，升降机接收到信号后立即将隔板升起，待隔板将野木瓜隔离后，气压机使分离板落下，而位于分离板上的野木瓜落下此时，碰撞感应器继续发出信号，气压机接收到信号后使分离板升起，待分离板完全升起后，隔板落下，剩余的野木瓜滚动至输送台。采用本装置，由于横栏的限制，可限制不符合尺寸要求的野木瓜滚入到输送台内，同时在横栏上的碰撞感应器与气压机和升降机的电信号连接，可控制斜道上的野木瓜的移动和不符合要求的野木瓜的剔除，以完成对野木瓜的筛选分类。

进一步，所述分离口下方设有输送斜道，输送斜道的出口处设有用于收集野木瓜的收集箱。从分离板上滚落的野木瓜在输送斜道的牵引下，进行定向移动，从输送斜道滚落的野木瓜落入到收集箱内，完成野木瓜的收集。

进一步，所述载物台上安装有用于输送野木瓜的传送带。推动载物台上堆积的野木瓜朝斜道移动，进而完成野木瓜进入到斜道中。

附图说明

图1为本发明野木瓜筛选机的立体图；

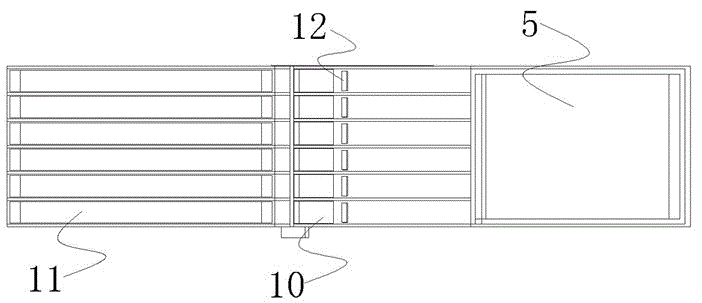

图2为图1的俯视图。

具体实施方式

下面通过具体实施方式对本发明作进一步详细的说明：

说明书附图中的附图标记包括：输送台1、气压机2、横栏3、隔栏4、金属传送带5、机架6、收集箱7、升降机8、置物板9、分离板10、输送带11、隔板12。

实施例基本如附图1~2所示：野木瓜筛选机包括钢制机架6，在机架6上涂抹有一层防腐蚀的涂层；在机架6的顶端设有载物台，载物台上设有金属传送带5，在金属传送带5的边缘设有U形竖板，U形竖板连接在载物台上，同时在机架6的顶角处均设有安装座，安装座与金属传送带5内的转轴转动连接，转轴与安装在机架6上的传送电机的输出端转动相连。

野木瓜筛选机还包括筛选机构，筛选机构包括斜道和输送台1，输送台1的底部拐角处均焊接有支撑臂，支撑臂的中部连接有输送台1相平行的置物板9，置物板9上安装有一台输送电机；输送台1上安装有用于输送野木瓜的输送带11，输送带11的转轴与输送电机转动相连，输送带11上方并排设有七道挡板，挡板的两端与输送台1固定相连。

输送带11通过斜道与输送台1相连，斜道上设有用于测量野木瓜大小的横栏3，横栏3上设有碰撞感应器，斜道上间隔设有与挡板相连的隔栏4，横栏3与隔栏4间通过伸缩臂相连，并且相邻隔栏4间设有一对用于限制野木瓜滚动的隔板12，在隔板12的底部连接有独立的升降机8，升降机8均安装在机架6上，每对隔板12间开设有矩形分离口，分离口位于斜道上，分离口的一侧边缘上铰接有分离板10，分离板10位于横栏3的下方，分离板10的表面安装有一台重力感应器，分离板10与机架6上设有的气压机2相连，气压机2和升降机8均与碰撞感应器电信号连接；在分离口下方设有输送斜道，输送斜道的出口处设有用于收集野木瓜的收集箱7。

使用时，将野木瓜倾倒在载物台，野木瓜通过载物台滚动至斜道上，由于斜道上间隔设有七道隔栏4，将滚动的野木瓜分割成数排；随后野木瓜在重力的作用和隔栏4的牵引下，滚至横栏3处，当野木瓜的高度或者直径大于横栏3与斜道间的间距时，野木瓜就会与横栏3发生碰撞，而横栏3上的碰撞感应器受到来自野木瓜的碰撞后，碰撞感应器会将同时信号传递给气压机2和升降机8，升降机8接收到信号后立即将隔板12升起，待隔板12将野木瓜隔离后，气压机2使分离板10落下，而位于分离板10上的野木瓜落下，滚落至收集箱8；此时，碰撞感应器继续发出信号，气压机2接收到信号后使分离板10升起，待分离板10完全升起后，隔板12落下，剩余的野木瓜滚动至输送台1。

以上所述的仅是本发明的实施例，方案中公知的具体结构及特性等常识在此未作过多描述。应当指出，对于本领域的技术人员来说，在不脱离本发明结构的前提下，还可以作出若干变形和改进，这些也应该视为本发明的保护范围，这些都不会影响本发明实施的效果和专利的实用性。本申请要求的保护范围应当以其权利要求的内容为准，说明书中的具体实施方式等记载可以用于解释权利要求的内容。
