一种圆形蛋糕涂奶油自动涂抹机构的制作方法

本发明涉及食品加工设备技术领域，更具体的说涉及一种圆形蛋糕涂奶油自动涂抹机构。

背景技术：
：

现有的圆形蛋糕进行加工时需要在表面涂抹奶油，其需要人工涂抹，而一般的桌子其高低一定，无法满足不同身高的人使用，而且其人工涂抹的涂抹效率低。

技术实现要素：
：

本发明的目的就是针对现有技术之不足，而提供一种圆形蛋糕涂奶油自动涂抹机构，它可以自动进行上下调节，从而满足不同身高的使用者放置或拿取蛋糕，同时，其可以使待加工蛋糕进行旋转，并自动涂抹奶油，其涂抹效率高，效果好。

本发明的技术解决措施如下：

一种圆形蛋糕涂奶油自动涂抹机构，包括机架，所述机架包括两个竖直支撑板，底板固定在两个竖直支撑板的下部，竖直支撑板的中部内侧壁固定有上支撑板，两个竖直支撑板的顶端固定有上连接板，上连接板的中部顶面固定有涂抹旋转电机，涂抹旋转电机的输出轴向下穿过上连接板并螺接有调节套，调节套的底端固定有涂抹压板，涂抹压板的底面两侧固定有侧支撑板，横向传动螺杆的两端铰接在两个侧支撑板上，其中一个侧支撑板上固定有横向调节电机，横向调节电机的输出轴为花键轴，花键轴插套在横向传动螺杆的一端具有的花键孔中，移动块螺接在横向传动螺杆中，移动块的底面固定有涂抹块，涂抹块中具有内腔体，涂抹块的底板的底面具有长形涂抹凹槽，长形涂抹凹槽的顶面具有多个连接通孔，连接通孔与内腔体相通，涂抹块的侧壁通接有连接头；

竖直螺杆的上端铰接在上支撑板，竖直螺杆的下端铰接在底板上，底板上固定有驱动电机，驱动电机的输出轴为花键轴，花键轴插套在竖直螺杆的底端具有的花键孔中，提升板处于底板的上方，提升板的两端螺接在对应的竖直螺杆中，提升板的顶面设有主支撑板，主支撑板的底面中部固定有旋转电机，旋转电机的输出轴向上伸出主支撑板并固定有旋转板，旋转板的顶面设有蛋糕安装座，蛋糕安装座的顶面放有待加工蛋糕，长形涂抹凹槽对着待加工蛋糕的顶面。

所述提升板的顶面固定有多个支撑弹簧，支撑弹簧的上端固定在主支撑板上，主支撑板的底面中部具有主凹槽，旋转电机处于主凹槽中并固定在主凹槽的顶面上。

所述主支撑板的顶面固定有环形自润滑块，旋转板的底面边部具有安装凹槽，环形自润滑块处于安装凹槽中，环形自润滑块的顶面压靠在旋转板的安装凹槽的底面上。

所述旋转板的顶面中部具有底座安装凹槽，底座安装凹槽的底面固定有多个定位柱，蛋糕安装座插套在底座安装凹槽中，定位柱插套在蛋糕安装座的底面具有的定位凹孔中。

所述蛋糕安装座的顶面固定有环形连接部，环形挡圈的底面具有环形凹槽，环形凹槽的内侧壁上固定有弹性层，环形连接部插套在环形凹槽中，弹性层弹性压靠在环形连接部上。

所述移动块的顶面固定有自润滑耐磨块，自润滑耐磨块压靠在涂抹压板的底面上。

所述涂抹压板的顶面固定有多个导向杆，导向杆插套在上连接板上具有的导向竖直孔中，导向竖直孔中插套有导向套，导向套的外侧壁固定在导向竖直孔的内侧壁上，导向杆插套在导向套中。

本发明的有益效果在于：

它可以自动进行上下调节，从而满足不同身高的使用者放置或拿取蛋糕，同时，其可以使待加工蛋糕进行旋转，并自动涂抹奶油，其涂抹效率高，效果好。

附图说明：

图1为本发明的结构示意图；

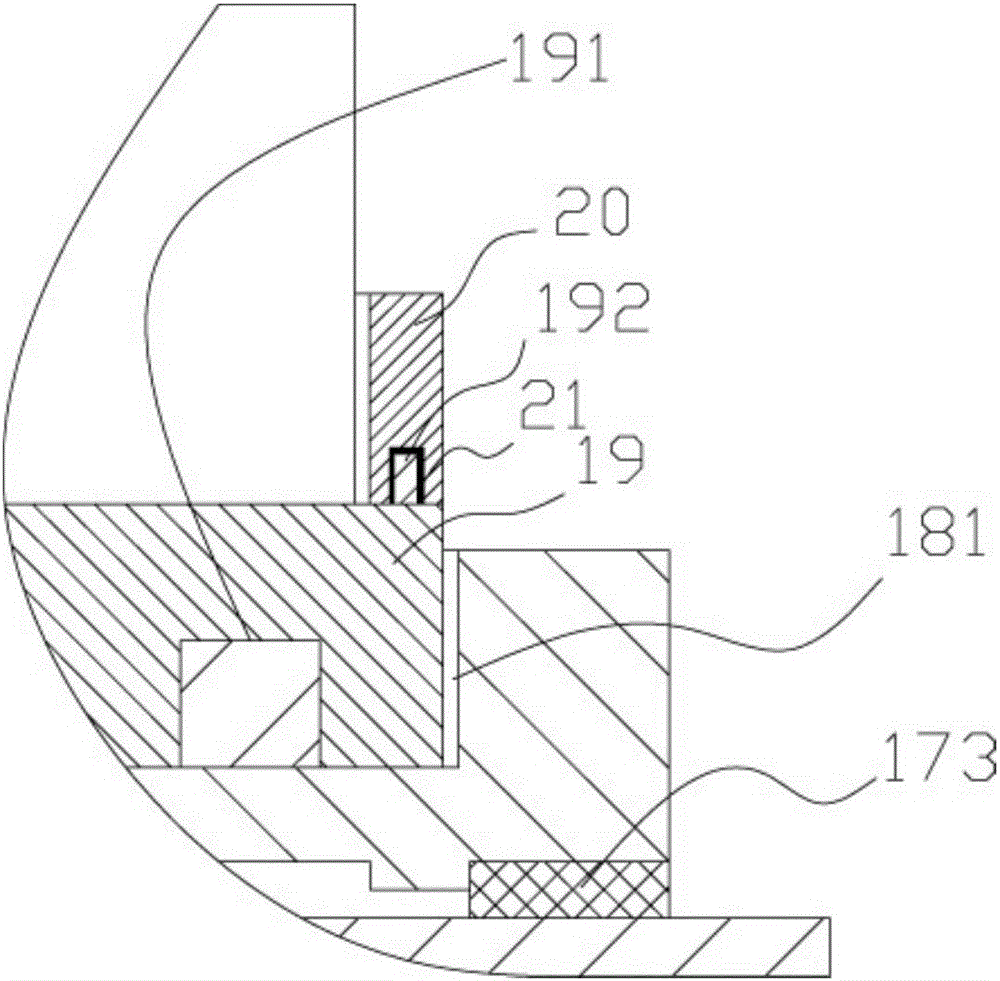

图2为图1的局部放大图；

图3为图1的另一部分的局部放大图。

具体实施方式：

实施例：见图1至图3所示，一种圆形蛋糕涂奶油自动涂抹机构，包括机架10，所述机架10包括两个竖直支撑板11，底板12固定在两个竖直支撑板11的下部，竖直支撑板11的中部内侧壁固定有上支撑板13，两个竖直支撑板11的顶端固定有上连接板111，上连接板111的中部顶面固定有涂抹旋转电机30，涂抹旋转电机30的输出轴向下穿过上连接板111并螺接有调节套31，调节套31的底端固定有涂抹压板32，涂抹压板32的底面两侧固定有侧支撑板33，横向传动螺杆34的两端铰接在两个侧支撑板33上，其中一个侧支撑板33上固定有横向调节电机35，横向调节电机35的输出轴为花键轴，花键轴插套在横向传动螺杆34的一端具有的花键孔中，移动块36螺接在横向传动螺杆34中，移动块36的底面固定有涂抹块37，涂抹块37中具有内腔体，涂抹块37的底板的底面具有长形涂抹凹槽371，长形涂抹凹槽371的顶面具有多个连接通孔372，连接通孔372与内腔体相通，涂抹块37的侧壁通接有连接头373；

竖直螺杆14的上端铰接在上支撑板13，竖直螺杆14的下端铰接在底板12上，底板12上固定有驱动电机15，驱动电机15的输出轴为花键轴，花键轴插套在竖直螺杆14的底端具有的花键孔中，提升板16处于底板12的上方，提升板16的两端螺接在对应的竖直螺杆14中，提升板16的顶面设有主支撑板17，主支撑板17的底面中部固定有旋转电机171，旋转电机171的输出轴向上伸出主支撑板17并固定有旋转板18，旋转板18的顶面设有蛋糕安装座19，蛋糕安装座19的顶面放有待加工蛋糕1，长形涂抹凹槽371对着待加工蛋糕1的顶面。

进一步的说，所述提升板16的顶面固定有多个支撑弹簧161，支撑弹簧161的上端固定在主支撑板17上，主支撑板17的底面中部具有主凹槽172，旋转电机171处于主凹槽172中并固定在主凹槽172的顶面上。

进一步的说，所述主支撑板17的顶面固定有环形自润滑块173，旋转板18的底面边部具有安装凹槽，环形自润滑块173处于安装凹槽中，环形自润滑块173的顶面压靠在旋转板18的安装凹槽的底面上。

进一步的说，所述旋转板18的顶面中部具有底座安装凹槽181，底座安装凹槽181的底面固定有多个定位柱182，蛋糕安装座19插套在底座安装凹槽181中，定位柱182插套在蛋糕安装座19的底面具有的定位凹孔191中。

进一步的说，所述蛋糕安装座19的顶面固定有环形连接部192，环形挡圈20的底面具有环形凹槽，环形凹槽的内侧壁上固定有弹性层21，环形连接部192插套在环形凹槽中，弹性层21弹性压靠在环形连接部192上。

进一步的说，所述移动块36的顶面固定有自润滑耐磨块361，自润滑耐磨块361压靠在涂抹压板32的底面上。

进一步的说，所述涂抹压板32的顶面固定有多个导向杆38，导向杆28插套在上连接板111上具有的导向竖直孔112中，导向竖直孔112中插套有导向套113，导向套113的外侧壁固定在导向竖直孔112的内侧壁上，导向杆38插套在导向套113中。

本实施例中，通过将待加工蛋糕1放置在蛋糕安装座19的中部顶面上，然后，装上环形挡圈20，然后，将蛋糕安装座19安装在旋转板18，通过旋转电机171运行，可以实现待加工蛋糕1旋转，然后，通过涂抹旋转电机30运行，使得涂抹块37靠近待加工蛋糕1，并通过横向调节电机35运行，调节涂抹块37的横向位置，通过连接头373连通的奶油进料机构连接，通过将奶油进入涂抹块37的内腔体中并从长形涂抹凹槽371进入待加工蛋糕1的顶面上，从而实现自动涂抹。

同时，通过驱动电机15运行，可以调节提升板16的上下高度，从而方便不同身高的使用者放置或拿取待加工蛋糕1。
