一种用于宠物食品生产的搅拌机的制作方法

本发明涉及一搅拌机，具体为一种用于宠物食品生产的搅拌机，属于宠物食品生产设备领域。

背景技术：

宠物食品搅拌机是一种宠物食品生产过程中用于对食材进行搅拌的设备，食品搅拌机的工作原理是靠搅拌杯底部的叶轮高速旋转，配合水流的作用下把食物反复打碎。具有价格低廉，清洗方便，能加工多种食材的优点。

但是现有的用于宠物食品生产过程中的食品搅拌机在使用时仍存在许多缺点，由于在搅拌过程中食材会被充分搅碎，搅拌完成后容易将食材碎屑残留在搅拌室内部，清洁起来较为麻烦，并且耽误时间。因此，针对上述问题提出一种用于宠物食品生产的搅拌机。

技术实现要素：

本发明的目的就在于为了解决上述问题而提供一种用于宠物食品生产的搅拌机。

本发明通过以下技术方案来实现上述目的，一种用于宠物食品生产的搅拌机，包括搅拌室，所述搅拌室下方设置存放室，且所述存放室外壁上设置取材口，所述搅拌室内部安装叶轮，且所述叶轮通过转动环连接转杆，所述转动环上安装卡子，且所述卡子一侧安装螺栓，所述转杆底端设置螺栓孔，且所述转杆底端还连接毛刷，所述连接杆一端连接活动杆，且所述活动杆一端连接支撑杆，所述支撑杆下方设置电机箱，且所述电机箱通过支架固定连接所述存放室，所述存放室一侧设置控制箱，且所述控制箱下方设置固定箱。

优选的，所述卡子两侧呈外凸结构。

优选的，所述螺栓贯穿所述转动环，且所述螺栓一端通过螺栓孔固定连接转杆。

优选的，所述支架呈三角结构。

优选的，所述电机箱与所述转杆、所述叶轮呈电性连接。

本发明的有益效果是：本发明提供一种结构简单、使用方便、具有将叶轮更换为清洁毛刷功能的宠物食品搅拌机。通过在装置内部叶轮所连接的转动环上安装外凸结构的卡子，并在卡子上安装用于固定的螺栓，通过拧动螺栓，上移卡子，实现对叶轮的拆卸从而装上毛刷，通过毛刷代替叶轮在搅拌室内部转动，对搅拌室内部进行自动清洁，省去了人工清洁的步骤，有效保证搅拌室再次使用时的清洁。通过在搅拌室下方设置存放室，并在存放室外壁上设置取材口，用于取出搅拌完成的食品，方便快捷。

附图说明

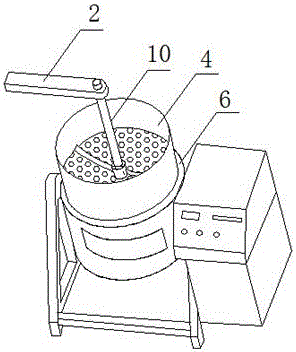

图1为本发明整体结构示意图；

图2为本发明局部结构俯视图；

图3为本发明活动杆爆炸结构示意图；

图中：1、支撑杆，2、活动杆，3、电机箱，4、搅拌室，5、控制箱，6、存放室，7、取材口，8、支架，9、固定箱，10、转杆，11、转动环，12、叶轮，13、卡子，14、螺栓，15、毛刷，16、螺栓孔。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3所示，一种用于宠物食品生产的搅拌机，包括搅拌室4，搅拌室4下方设置存放室6，且存放室6外壁上设置取材口7，搅拌室4内部安装叶轮12，且叶轮12通过转动环11连接转杆10，转动环11上安装卡子13，且卡子13一侧安装螺栓14，转杆10底端设置螺栓孔16，且转杆10底端还连接毛刷15，连接杆10一端连接活动杆2，且活动杆2一端连接支撑杆1，支撑杆1下方设置电机箱3，且电机箱3通过支架8固定连接存放室6，存放室6一侧设置控制箱5，且控制箱5下方设置固定箱9。

作为本发明的一种技术优化方案，卡子13两侧呈外凸结构，通过上移卡子13实现将叶轮12更换为清洁毛刷15。

作为本发明的一种技术优化方案，螺栓14贯穿转动环11，且螺栓14一端通过螺栓孔16固定连接转杆10，通过螺栓14将转动环11固定在转杆10底端，有效防止转动环11在转动时脱落。

作为本发明的一种技术优化方案，支架8呈三角结构，三角结构的支架8具有良好的支撑效果。

作为本发明的一种技术优化方案，电机箱3与转杆10、叶轮12呈电性连接，通过电机箱3为转杆10、叶轮12提供动力来源。

本发明在使用时，首先，将食材放置于搅拌室4内部，通过控制箱5启动设置，电机箱3为转杆10与转动环11提供电力来源，带动叶轮12转动，实现对食材的搅碎。其次，当搅碎完成后，关闭设备，通过拧动螺栓14，上移卡子13，使转动环11与转动环11上连接叶轮12从转杆10上脱落，换上毛刷15，，卡上卡子13，重新拧紧螺栓14，使毛刷15固定在转杆10底端，通过控制箱5重新启动设备，毛刷15转动自动清洁搅拌室4，最终，清洁完成后用同样的方式重新换上叶轮12，关闭电源。

本发明的有益效果：本发明提供一种结构简单、使用方便、具有将叶轮更换为清洁毛刷功能的宠物食品搅拌机。通过在装置内部叶轮所连接的转动环上安装外凸结构的卡子，并在卡子上安装用于固定的螺栓，通过拧动螺栓，上移卡子，实现对叶轮的拆卸从而装上毛刷，通过毛刷代替叶轮在搅拌室内部转动，对搅拌室内部进行自动清洁，省去了人工清洁的步骤，有效保证搅拌室再次使用时的清洁。通过在搅拌室下方设置存放室，并在存放室外壁上设置取材口，用于取出搅拌完成的食品，方便快捷。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
