一种用于饲料生产的粉碎均化器的制作方法

本发明涉及饲料生产技术领域，尤其是一种用于饲料生产的粉碎均化器。

背景技术：

饲料由于成份含量的种类较多，要求各含量成份充分混合，现有搅拌混合器工作中容易将粉状物料搅拌成球状颗粒，难以满足粉状或者细颗粒状饲料生产中的物料混合的要求，而现有的一些均化混合器采用高压喷嘴配合螺旋翅片对粉状物料进行搅拌，高压喷嘴需要定期清洗，不然很容易堵塞，而且结构复杂，操作方式繁琐。

技术实现要素：

本发明要解决的技术问题是：为了解决上述背景技术中存在的问题，提供一种改进的用于饲料生产的粉碎均化器，解决螺旋搅拌容易将粉状物料搅拌成球状颗粒，难以满足粉状或者细颗粒状饲料生产中的物料混合的要求和高压喷嘴极易堵塞，难以清洗，而且结构复杂，操作方式繁琐的问题。

本发明解决其技术问题所采用的技术方案是：一种用于饲料生产的粉碎均化器，包括横置输料管、纵置输料管和底置集料盒，所述的横置输料管通过纵置输料管和底置集料盒相连通，所述的横置输料管上表面两端均固定连接有顶置进料管，所述的横置输料管内部两端均连接有横置送料管，所述的横置送料管外侧壁上具有螺旋叶片，所述的横置输料管内顶面固定连接有连接支架，所述的连接支架内部中央位置纵向连接有主转轴和位于主转轴两侧的连接转轴，所述的主转轴通过两侧连接转轴分别与两端横置送料管齿轮传动，所述的横置输料管上端固定连接有电机座，所述的电机座上端固定连接有高速电机，所述的高速电机下端转轴与主转轴固定连接。

进一步的，所述的纵置输料管包括上收紧段、直排段和下扩张段，所述的主转轴外侧壁位于直排段位置固定连接有复数个上粉碎刀片，所述的主转轴外侧壁位于下扩张段位置固定连接有复数个下粉碎刀片，所述的下粉碎刀片外侧壁开设有与下扩张段内侧壁相平行的斜面，所述的上粉碎刀片和下粉碎刀片交错排列在主转轴外侧壁，所述的上粉碎刀片外侧壁与直排段内侧壁之间的间距大于下粉碎刀片外侧斜面与下扩张段内侧壁之间的间距。

进一步的，所述的上收紧段内径大小从上往下逐渐变小。

进一步的，所述的下扩张段内径大小从上往下逐渐变大。

本发明的有益效果是，本发明的一种用于饲料生产的粉碎均化器通过在主转轴上交错固定上粉碎刀片和下粉碎刀片，利用上、下粉碎刀片外侧壁与纵置输料管内壁之间不同的间距来方便粉碎不同体积大小的饲料，从而避免因为螺旋搅拌导致物料形成球状颗粒，保证饲料的质量，而且采用顶置单一电机控制，大大简化操作，生产效率更高，使用寿命大大延长。

附图说明

下面结合附图和实施例对本发明进一步说明。

图1是本发明的结构示意图。

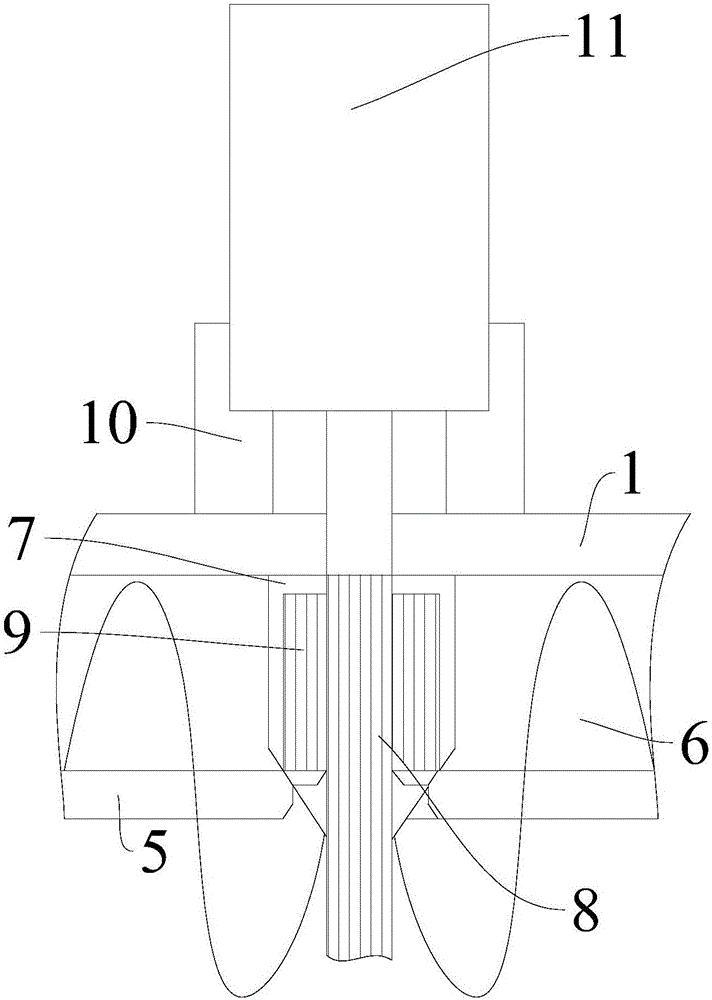

图2是本发明中传动机构的结构示意图。

图中:1.横置输料管，2.纵置输料管，3.底置集料盒，4.顶置进料管，5.横置送料管，6.螺旋叶片，7.连接支架，8.主转轴，9.连接转轴，10.电机座，11.高速电机，12.上收紧段，13.直排段，14.下扩张段，15.上粉碎刀片，16.下粉碎刀片，17.斜面。

具体实施方式

现在结合附图对本发明作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本发明的基本结构，因此其仅显示与本发明有关的构成。

图1和图2所示的一种用于饲料生产的粉碎均化器，包括横置输料管1、纵置输料管2和底置集料盒3，横置输料管1通过纵置输料管2和底置集料盒3相连通，横置输料管1上表面两端均固定连接有顶置进料管4，横置输料管1内部两端均连接有横置送料管5，横置送料管5外侧壁上具有螺旋叶片6，横置输料管1内顶面固定连接有连接支架7，连接支架7内部中央位置纵向连接有主转轴8和位于主转轴8两侧的连接转轴9，主转轴8通过两侧连接转轴9分别与两端横置送料管5齿轮传动，横置输料管1上端固定连接有电机座10，电机座10上端固定连接有高速电机11，高速电机11通过外接电源供电，通过外接电源的连通状态来控制启闭，高速电机11为220V高转速三相异步电机，高速电机11下端转轴与主转轴8固定连接。

进一步的，纵置输料管2包括上收紧段12、直排段13和下扩张段14，主转轴8外侧壁位于直排段13位置固定连接有13个上粉碎刀片15，主转轴8外侧壁位于下扩张段14位置固定连接有15个下粉碎刀片16，下粉碎刀片16外侧壁开设有与下扩张段14内侧壁相平行的斜面17，上粉碎刀片15和下粉碎刀片16交错排列在主转轴8外侧壁，上粉碎刀片15外侧壁与直排段13内侧壁之间的间距大于下粉碎刀片16外侧斜面与下扩张段14内侧壁之间的间距。

进一步的，上收紧段12内径大小从上往下逐渐变小，进一步的，下扩张段14内径大小从上往下逐渐变大，本发明的一种用于饲料生产的粉碎均化器通过在主转轴8上交错固定上粉碎刀片15和下粉碎刀片16，利用上、下粉碎刀片外侧壁与纵置输料管2内壁之间不同的间距来方便粉碎不同体积大小的饲料，从而避免因为螺旋搅拌导致物料形成球状颗粒，保证饲料的质量，而且采用顶置单一电机控制，大大简化操作，生产效率更高，使用寿命大大延长。

以上述依据本发明的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项发明技术思想的范围内，进行多样的变更以及修改。本项发明的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
