一种智能一体化面条机的制作方法

本实用新型涉及自动家用设备技术领域，具体为一种智能一体化面条机。

背景技术：

面条机是将面粉经过面辊相对转动搅拌形成必要的韧度和湿度挤压成面条的设备。可分为简易型面条机，自动挑条一次形成面条机，流水线面条机,自动撒粉面条机等几类，传统技术做面条，通常是手工把面团擀成一大片，然后反复折叠，然后用刀切割成面条，这种传统技术擀面条不仅浪费大量的时间和精力，而且做出来的面条形状大小不一，表面非常粗糙，而且口感不是很好。

因此需要一种智能一体化面条机，提高面条机的加工速度，保证了面条机的实用性。

技术实现要素：

本实用新型的目的在于提供一种智能一体化面条机，以解决上述背景技术中提出面条加工出的形状大小不一的问题。

为实现上述目的，本实用新型提供如下技术方案：一种智能一体化面条机，包括外壳、鼓风机、推面箱、工作显示灯、阀门加热装置、温度控制器、速度控制器和螺旋叶片，所述外壳的顶部左端设置有进料口，所述外壳的顶部右端设置有储水箱，所述阀门安装在储水箱上，所述外壳的前表壁设置有控制面板，所述外壳的内部设置有工作箱，所述加热装置安装在工作箱的内表壁上，所述温度控制器安装在加热装置上，所述工作箱的内部设置有主轴，所述螺旋叶片安装在主轴上，所述螺旋叶片与第一电机通过主轴连接，所述速度控制器安装在第一电机上，所述推面箱与工作箱通过输送管连接，所述推面箱内部设置有第二压板，所述第二压板与第三电机通过推进螺栓连接，所述鼓风机安装在推面箱上，所述推面箱与面团容器通过试管连接，所述面 团容器的右侧安装有面条模板，所述面条模板的有右侧设置有面条盒，所述面团容器的内部设置有第一压板，所述第一压板与第二电机通过主动杆连接，所述面团容器的左侧设置有挡板，所述挡板与第二电机通过固定杆固定连接，所述温度控制器、速度控制器、第一电机、第二电机、第三电机、加热装置和鼓风机均与控制面板电性连接。

优选的，所述控制面板上设置有控制按钮和显示屏幕。

优选的，所述面条模板上设置有密集的小孔。

优选的，所述工作显示灯设置有三个，且三个工作显示灯均安装在外壳上。

优选的，所述进料口为圆锥形结构。

与现有技术相比，本实用新型的有益效果是：该智能一体化面条机结构科学合理、运动平稳、无需人工干预，且实现了自动和面、自动挤压面团成面条的功能；通过温度控制与加热装置的配合使用，使面条搅拌的更加顺利，软化面条；通过鼓风机与控制面板的配合使用，使带有水的面团进行风干，使面团更加细腻；通过第二电机带动主动杆的转动，从而带动第一压板在面团容器内部左右运动，对面团施压并通过面条模板挤出面条。

附图说明

图1为本实用新型一种智能一体化面条机结构示意图；

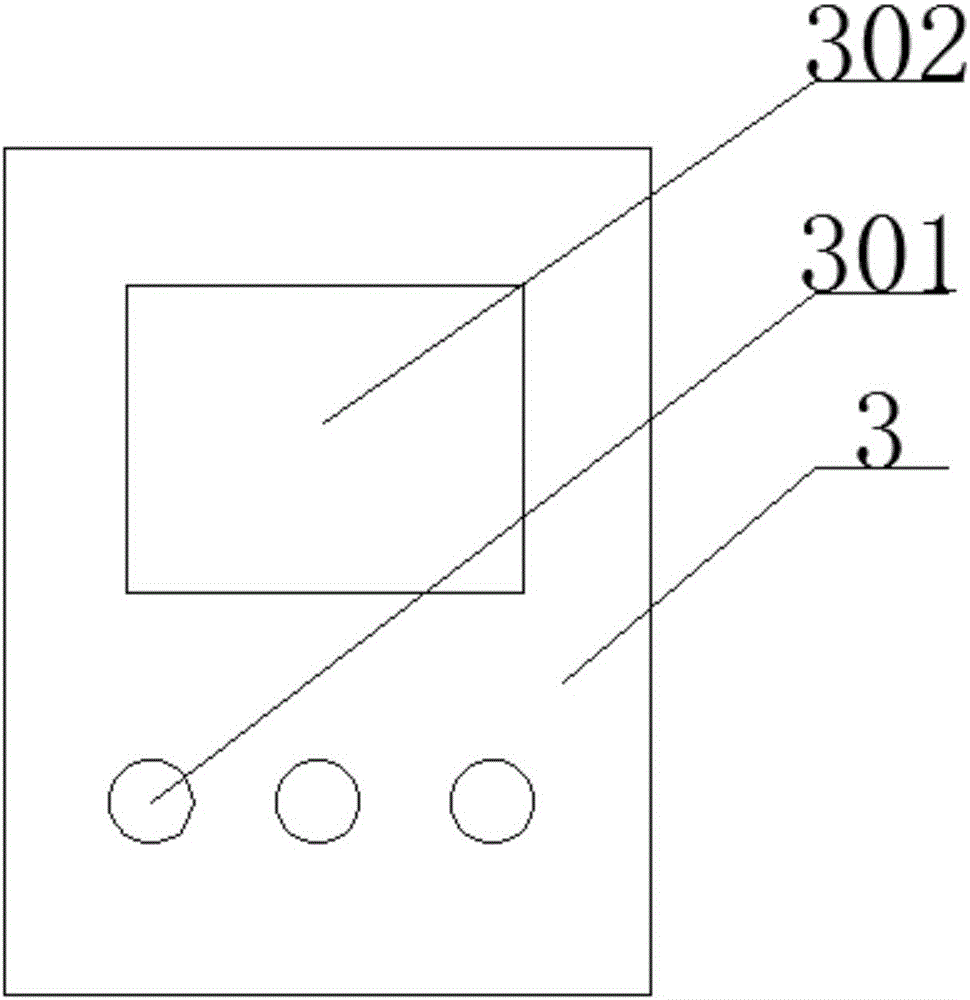

图2为本实用新型一种智能一体化面条机的控制面板结构示意图；

图3为本实用新型一种智能一体化面条机的面条模板结构示意图。

图中：1-外壳、2-第一电机、3-控制面板、301-控制按钮、302-显示屏幕、4-第二电机、5-固定杆、6-主动杆、7-鼓风机、8-挡板、9-第一压板、10-面条盒、11-第三电机、12-推面箱、13-工作显示灯、14-储水箱、15-阀门、16-主轴、17-加热装置、18-温度控制器、19-进料口、20-速度控制器、21-叶片、22-面条模板、23-小孔、24-第二压板、25-工作箱、26-面团容器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1、图2和图3，本实用新型提供一种技术方案：一种智能一体化面条机，包括外壳1、鼓风机7、推面箱12、工作显示灯13、阀门15加热装置17温度控制器18速度控制器20和螺旋叶片21，外壳1的顶部左端设置有进料口19，所述外壳1的顶部右端设置有储水箱14，阀门15安装在储水箱14上，外壳1的前表壁设置有控制面板3，外壳1的内部设置有工作箱25，加热装置17安装在工作箱25的内表壁上，温度控制器18安装在加热装置17上，工作箱25的内部设置有主轴16，螺旋叶片21安装在主轴16上，螺旋叶片21与第一电机2通过主轴16连接，速度控制器20安装在第一电机2上，推面箱12与工作箱25通过输送管连接，推面箱12内部设置有第二压板24，第二压板24与第三电机11通过推进螺栓连接，鼓风机7安装在推面箱12上，推面箱12与面团容器26通过试管连接，面团容器26的右侧安装有面条模板22，面条模板22的有右侧设置有面条盒10，面团容器26的内部设置有第一压板9，所述第一压板9与第二电机4通过主动杆6连接，面团容器26的左侧设置有挡板8，所述挡板8与第二电机4通过固定杆5固定连接，温度控制器18、速度控制器20、第一电机2、第二电机4、第三电机11、加热装置17和鼓风机7均与控制面板3电性连接。

控制面板3上设置有控制按钮301和显示屏幕302。

面条模板22上设置有密集的小孔23。

工作显示灯13设置有三个，且三个工作显示灯13均安装在外壳1上。

进料口19为圆锥形结构。

工作原理：通过打开控制面板3上的控制按钮301，机器开始工作，将面 粉通过进料口19倒进工作箱25内；通过阀门15控制储水箱14的进水量，清水和面粉在工作箱25内进行搅拌和匀，加热装置17使面粉和水的搅拌更加方便；通过鼓风机7对推面箱12内的面团进行风干，面团经过第三电机11与第二压板24的配合使用，面团倒进面团容器26内；通过第二电机4带动主动杆6的转动，从而带动第一压板9在面团容器26内部左右运动，对面团施压并通过面条模板22挤出面条，最后将面条倒进面条盒10内。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
