一种使用方便的面条头回收装置的制作方法

本实用新型涉及面食加工技术领域，具体为一种使用方便的面条头回收装置。

背景技术：

我国面条起源于汉代，成熟于魏晋，至今已有2000多年的历史。面条在我国深受广大人民的喜爱，尤其在我国北方很多地区大多以面条为主食。面条的种类繁多，如挂面、拉面、烩面、刀削面、板面、担担面、方便面等，但是由于大多数面条不便于长期保存，无法实现大规模的工业化生产，只能在饭店里进行现做现卖，不能大量的上市作为一种商品进行销售。只有挂面与方便面可以长期保存，可以实现工业化生产，人们切割面条时，通常是将长面条放置于传送带上，于传送带的上方设置一个刀具，传送带向前传送的过程中，刀具做上下的往复运动，从而将长面条切割成长短一致的短面条。然而，烘干后的面条干、脆、硬，当面条的中部受刀具的挤压、切割时，面条被切割的部位容易碎裂，而目前碎裂的面屑只能跟着传送带一起运动，当运动至传送带的端部时则掉落至地面上，最后清扫、丢弃，然而，面屑和可售卖的面条材质一样，其具有和售卖面条一致的营养价值，将其直接丢弃难免浪费。

技术实现要素：

本实用新型的目的在于提供一种使用方便的面条头回收装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种使用方便的面条头回收装置，包括集料槽，所述集料槽内设置有震动料槽，且震动料槽左侧底面上设置有出料口，所述集料槽的左端面设置有电机箱，且电机箱内设置有震动电机，所述出料口的底部设置有密封粉碎箱，所述集料槽安装在料槽支撑板，且料槽支撑板的底部设置有万向轮，所述集料槽的一侧设置有提升传料带，且提升传料带的底部设置有输入端，所述提升传料带底部的输入端与密封粉碎箱连接，且提升传料带安装在高度调节架上，所述提升传料带的侧壁上设置有控制器。

优选的，所述集料槽的侧壁上设置有挡板，且挡板通过铰链安装在集料槽上。

优选的，所述震动料槽的左端高度低于右端的高度。

优选的，所述万向轮的两侧均设置有固定架。

优选的，所述高度调节架的底部设置有移动轮。

与现有技术相比，本实用新型的有益效果是：结构合理使用方便，通过集料槽将生产中产生的面头和断面残渣收集，通过震动料槽将收集的残渣震动的方式将残渣移动向出料口，不需要人工操作避免交叉污染，面条残渣通过密封粉碎箱将残渣粉碎在利用提升传料带将粉碎后的面粉送回到面条加工机回收利用，全程自动操作无需人工干预，提高食品加工过程中的安全性。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的结构示意图；

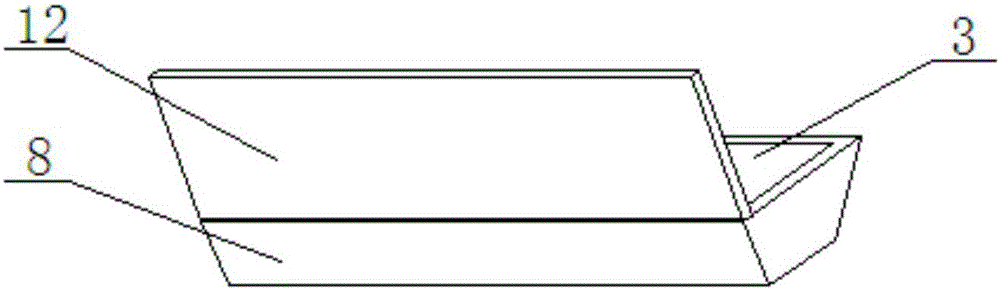

图2为本实用新型集料槽的结构示意图；

图3为本实用新型集料槽的俯视图。

图中：1、提升传料带；2、控制器；3、震动料槽；4、电机箱；5、密封粉碎箱；6、震动电机；7、高度调节架；8、集料槽；9、料槽支撑板；10、固定架；11、出料口；12、挡板；13、万向轮。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种使用方便的面条头回收装置，包括集料槽8，集料槽8内设置有震动料槽3，且震动料槽3左侧底面上设置有出料口11，集料槽8的左端面设置有电机箱4，且电机箱4内设置有震动电机6，出料口11的底部设置有密封粉碎箱5，集料槽8安装在料槽支撑板9，且料槽支撑板9的底部设置有万向轮13，集料槽8的一侧设置有提升传料带1，且提升传料带1的底部设置有输入端，提升传料带1底部的输入端与密封粉碎箱5连接，且提升传料带1安装在高度调节架7上，提升传料带1的侧壁上设置有控制器2。

集料槽8的侧壁上设置有挡板12，且挡板12通过铰链安装在集料槽8上通过挡板12避免面条残渣落下时掉落在集料槽8的外侧，震动料槽3的左端高度低于右端的高度，方便面条残渣震动时先出料口11移动，提高操作时的卫生，万向轮13的两侧均设置有固定架10。通过固定架10可以将集料槽8固定在地面上避免震动料槽3震动时导致设备移动，高度调节架7的底部设置有移动轮，通过在高度调节架7的底部设置有移动轮方便设备的移动和搬运。

工作原理：使用该使用方便的面条头回收装置时，通过集料槽8将生产中产生的面头和断面残渣收集，震动料槽3在震动电机6的带动下震动，面条残渣在震动料槽3的震动下向出料口11移动，面条残渣通过出料口11进入密封粉碎箱5内，粉碎后的面粉通过提升传料带1向上提升到面条加工设备中。
