一种简易谷物干燥机抛撒装置的制作方法

本实用新型涉及一种简易谷物干燥机抛撒装置，主要应用于谷物加工、干燥及储存等设备。

背景技术：

谷物在收获后需要对其进行烘干，国家对谷物烘干破碎率均匀度等的要求都有相关技术标准。现有谷物烘干设备一般采用高速旋转的甩盘，利用离心力将谷物抛撒到干燥机缓苏层，由于谷物长时间高速冲击缓苏层围板，增加了谷物的破碎率，同时加速缓苏层围板的磨损老化。

另外，使用上述甩盘抛撒谷物，存在以下技术问题：1）此甩盘制造难度高（需要专用冲压模具及设备）；2)电机转速要求高；3)当谷物含水量过高时（≥25%时）不易甩出；4)干湿度差异大时，直接影响抛撒效果及分布效果； 5）甩盘本身在制造过程中，普遍存在动平衡差，甩盘跳动严重，振动大，噪音大，容易磨损。

技术实现要素：

本实用新型为了解决上述甩盘存在的一系列技术问题，提供一种简单合理的谷物干燥机抛撒装置，可以有效解决现有甩盘的技术缺陷。

本实用新型解决技术问题所采用的技术方案是：一种简易谷物干燥机抛撒装置，该装置包括一个位于干燥机漏料斗正下方的分撒盘，该分撒盘整体呈盘形，该分撒盘中心向上凸起形成抛物面或锥面，所述分撒盘基部固定于干燥机的缓苏层拉杆上。

作为上述方案的进一步改进，所述分撒盘的直径为400～2000mm，其中心凸起部顶端与所述漏料斗底部垂直距离10～400mm。

作为上述方案的另一种改进，所述分撒盘整体为圆锥形，锥度为30～65°，其锥顶部与所述漏料斗底部垂直距离10～400mm。

本实用新型的工作原理：本装置取消了现有的谷物旋转分撒机构及电机等装置，采用简单的分撒盘进行分散谷物，分撒盘安装后呈固定状态，谷物输送机构将谷物通过漏料斗落入分撒盘顶部，谷物由分撒盘表面呈自然状态滑入缓苏层，分撒均匀，同时谷物破碎率相对于传统旋转分撒机构破碎率大幅度降低。

本实用新型有益效果：本实用新型相对于传统的分撒机构，由旋转分撒改变为静态分撒，谷物由分撒盘表面呈自然状态滑入缓苏层，分撒均匀，取消了传统的减速器、减速电机及旋转分撒盘，降低了干燥机的故障率，能源消耗降低同时零部件制造相对简单，生产成本降低。同时分撒盘固定于缓苏层拉杆上，结构简单，安装、维修方便，易于安装更换，很适合现有谷物烘干机进行技术改造使用。

附图说明

下面参照附图结合实施例对本实用新型作进一步的描述。

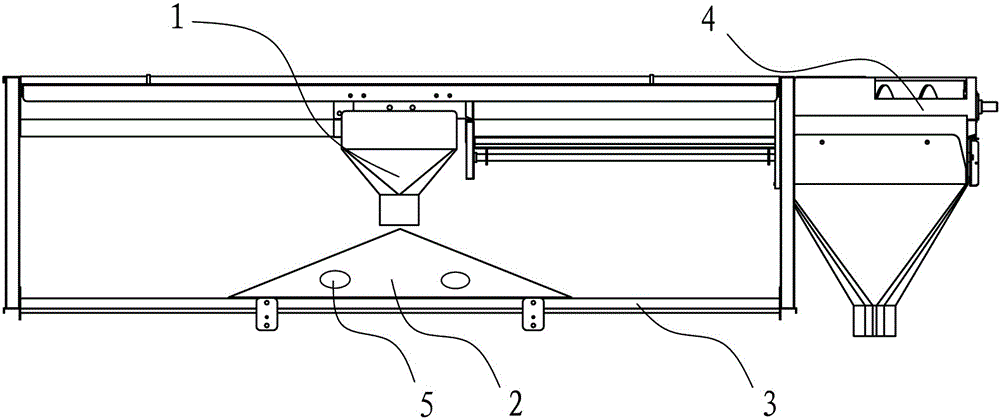

图1为本装置的立体结构示意图，

图2为本装置的剖视图，

图3为本装置的俯视图。

图中：1-漏料斗、2-分撒盘、3-缓苏层拉杆、4-上搅龙。

具体实施方式

参见图1、2、3，一种简易谷物干燥机抛撒装置，该装置包括一个位于干燥机漏料斗1正下方的分撒盘2，分撒盘2整体呈盘形，分撒盘2中心向上凸起形成抛物面或锥面（类似钹形），分撒盘2基部固定于干燥机的缓苏层拉杆3上。

分撒盘2的直径为400～2000mm，其中心凸起部顶端与漏料斗1底部垂直距离10～400mm。

优选的，所述分撒盘整体为一圆锥体（类似斗笠形），锥度为30～65°，其中心锥顶部与漏料斗1底部垂直距离10～400mm，此方案加工方便，成本低廉。

本装置取消了现有的谷物旋转分撒机构及电机等装置，采用简单的分撒盘2进行分散谷物，分撒盘2安装后呈固定状态，上搅龙4将谷物通过漏料斗1落入分撒盘2顶部，谷物由分撒盘2表面呈自然状态滑入缓苏层，分撒均匀，同时谷物破碎率相对于传统旋转分撒机构破碎率大幅度降低。及时清理，延长其使用寿命。
