一种使用安全方便的面条机的制作方法

本实用新型涉及食品加工机领域，尤其涉及一种使用安全方便的面条机。

背景技术：

目前，市面上销售的面条机都是先打开面条机的上盖，待加好面粉后再盖上上盖，然后开机启动并同时向搅拌容器内加水，面条机开始进行和面操作。一般情况下，都是在上盖上设一开口，通过开口向搅拌容器内加水，还有的将开口设置很大，这样还可以加面粉或其他物料，这样人手可能会从开口伸进搅拌容器，存在不安全隐患；且在加水时水直接进入搅拌容器内，使得面粉搅拌不均匀，容易结团，这样不易挤出面条，且挤出的面条口感差。

技术实现要素：

本实用新型的目的在于提供一种安全、方便的面条机。

为了达到上述目的，本实用新型采用如下技术方案：一种使用安全方便的面条机，包括机座、设于机座内的电机、搅拌组件及挤压组件，搅拌组件包括搅拌杯、设于搅拌杯内的搅拌杆及盖合于搅拌杯的搅拌杯盖，挤压组件包括挤面筒、套设于挤面筒内的螺杆及装设于挤面筒端部的模头，其中，所述搅拌杯盖上设有投料口，投料口内设有连接臂，连接臂横贯投料口设置。

进一步的，所述连接臂呈板状，连接臂的上表面两端分别设有第一挡水筋。

进一步的，所述第一挡水筋的高度为H，1mm≤H≤5mm。

进一步的，所述连接臂的下表面两端分别设有第二挡水筋，第二挡水筋位于第一挡水筋外侧。

进一步的，所述连接臂朝向搅拌杯内倾斜设置。

进一步的，所述连接臂与搅拌杯盖一体成型。

进一步的，所述投料口的内边缘向上延伸形成挡圈，挡圈将投料口与连接臂围住。

进一步的，所述面条机还包括滴水器，滴水器包括水杯，水杯底部设有出水孔，出水孔中设有活动件和弹性件，弹性件套在活动件上，弹性件定位在出水孔与活动件之间，活动件上设有将出水孔打开或密封的密封件。

进一步的，所述连接臂的上表面设有推动活动件的顶杆，顶杆推动活动件将密封件顶开以使出水孔打开。

进一步的，所述连接臂位于顶杆一侧设有弧形凸起，弧形凸起向连接臂外侧过渡延伸。

采用上述技术方案后，本实用新型具有如下优点：

1、通过在搅拌杯盖上设置投料口，投料口内设置连接臂，连接臂横贯投料口设置，这样连接臂将投料口分隔，减小了投料口的等效内径，可防止人手从投料口伸进搅拌杯内，提升了使用时的安全性；同时，由于设置连接臂，可将投料口适当增大，只要保证连接臂分隔后的投料口人手伸不进去即可，这样可实现面条机工作时向搅拌杯内加面粉或其他物料，实现了中途加料，使消费者使用时更加方便，提升了人性化操作；还有，在加水时连接臂可对水流进行一定的阻挡，将水流分散开来，这样使得面粉和水混合更加充分，不会结团，制作出的面条口感好。

2、通过将连接臂设置成板状，并在连接臂的上表面设置第一挡水筋，这样在加水时，第一挡水筋可对水进行阻挡，防止水沿连接臂流道搅拌杯盖上，使得水分连接臂分散后直接沿第一挡水筋的末端流向搅拌杯内，使的面粉和水混合的更加充分、均匀；同时，将第一挡水筋的高度H设定在1mm至5mm范围内，这样既保证水不会流道搅拌杯盖上，且第一挡水筋的高度合理，便于连接臂加工成型，也便于搅拌杯盖的加工成型。当H小于1mm时，第一挡水筋高度过低，不能有效的对水进行阻挡；当H大于5mm时，第一挡水筋高度过高，增加了第一挡水筋的局部厚度，不便于连接臂的成型。

3、通过在连接臂的下表面两端设置第二挡水筋，且第二挡水筋位于第一挡水筋外侧，这样当有部分水流到连接臂下表面时，第二挡水筋可阻止水进一步流到搅拌杯盖的内壁，使得水沿第二挡水筋的末端流向搅拌杯内，以使面粉和水搅拌充分、均匀。

4、通过将连接臂朝向搅拌杯内倾斜设置，这样可对水有一个引导作用，使的水朝向搅拌杯内流入，便于水进入搅拌杯内，提高了和面效率；同时，连接臂与搅拌杯盖一体成型，方便加工制造，成本低，生产效率高。

5、通过在投料口的边缘设置挡圈，且挡圈将投料口与连接臂围住，这样在加水时可阻挡溅起的水花，防止水溅到面条机上，当加面粉或其他物料时，也可阻挡面粉或其他物料，保证机器的洁净度，减少了机器的清洗，且挡圈可在消费者拿着器皿加水时水器皿有一定的支撑，节省消费者的力气，方便消费者使用，提高机器的人性化操作。

6、通过设置滴水器，这样使得面条机在加水时，直接将水装入滴水器中，滴水器放在投料口上，滴水器可自动匀速加水，避免消费者自己加水时不均匀带来的面粉和水搅拌不充分、不均匀的问题，还便于消费者操作，提升了机器的人性化操作，进而也提升了消费者的使用满意度。

7、通过在连接臂上设置推动活动件的顶杆，这样使得滴水器可实现自动匀速加水，方便消费者使用；同时，连接臂位于顶杆一侧设有弧形凸起，这样可对水进行一定的阻挡和引导，防止水溅出，并引导水进入搅拌杯内，以使面粉和水充分混合，使得制作出的面条口感好。

附图说明

下面结合附图对本实用新型作进一步说明：

图1为本实用新型所述面条机实施例一的结构示意图。

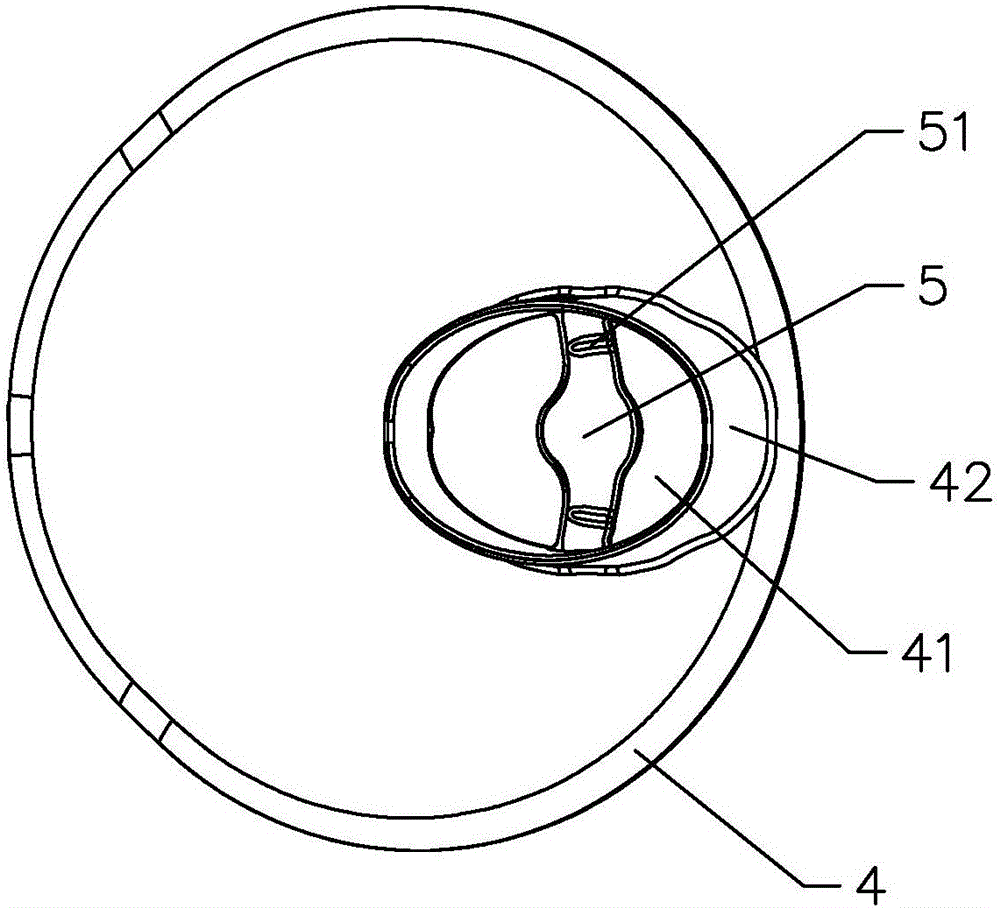

图2为本实用新型所述面条机实施例一中上盖的俯视图。

图3为本实用新型所述面条机实施例一中上盖的立体结构示意图。

图4为本实用新型所述面条机实施例二中上盖的俯视图。

图5为本实用新型所述面条机实施例二中上盖与滴水器的配合示意图。

图中所标各部件名称如下：

1、机座；11、电机；2、搅拌杯；3、搅拌杆；4、搅拌杯盖；41、投料口；42、挡圈；5、连接臂；51、第一挡水筋；52、第二挡水筋；53、顶杆；54、弧形凸起；6、滴水器；61、水杯；611、出水孔；62、活动件；63、弹性件；64、密封件。

具体实施方式

实施例一：

如图1所示，本实用新型提供一种使用安全的面条机，包括机座1、设于机座1内的电机、搅拌组件及挤压组件，挤压组件包括挤面筒、套设于挤面筒内的螺杆及装设于挤面筒端部的模头，搅拌组件包括搅拌杯2、设于搅拌杯2内的搅拌杆3及盖合于搅拌杯2的搅拌杯盖4，搅拌杯2通过进面口与挤面筒连通，将面粉和水按照一定的比例放入搅拌杯2内，电机11驱动搅拌杆3旋转，搅拌后由进面口进入挤面筒内，螺杆旋转挤压后面条从模头上成型出面，以完成面条的制作。

本实施例中，如图2所示，搅拌杯盖4上设有投料口41，投料口41内设有连接臂5，连接臂5横贯投料口41设置，这样连接臂将投料口分隔，减小了投料口的等效内径，可防止人手从投料口伸进搅拌杯内，提升了使用时的安全性；同时，由于设置连接臂，可将投料口适当增大，只要保证连接臂分隔后的投料口人手伸不进去即可，这样可实现面条机工作时向搅拌杯内加面粉或其他物料，实现了中途加料，使消费者使用时更加方便，提升了人性化操作；还有，在加水时连接臂可对水流进行一定的阻挡，将水流分散开来，这样使得面粉和水混合更加充分，不会结团，制作出的面条口感好。

连接臂5呈板状，连接臂5与搅拌杯盖4一体成型，这样方便加工制造，成本低，生产效率高，当然也可以通过二次固定于搅拌杯盖4的投料口41上，连接臂5的上表面设有第一挡水筋51，第一挡水筋51设有两个且位于连接臂5两端，这样在加水时，第一挡水筋可对水进行阻挡，防止水沿连接臂流道搅拌杯盖上，使得水分连接臂分散后直接沿第一挡水筋的末端流向搅拌杯内，使的面粉和水混合的更加充分、均匀。第一挡水筋51的高度为H，H设定在1mm至5mm范围内，优选的，H为2mm，可选的H为1mm、1.5mm、2.5mm、3mm、3.5mm、4mm、4.5mm、5mm等，这样既保证水不会流道搅拌杯盖上，且第一挡水筋的高度合理，便于连接臂加工成型，也便于搅拌杯盖的加工成型。

如图3所示，连接臂5的下表面设有第二挡水筋52，第二挡水筋52设有两个且设于下表面两端，且第二挡水筋52位于第一挡水筋51外侧，这样当有部分水流到连接臂下表面时，第二挡水筋可阻止水进一步流到搅拌杯盖的内壁，使得水沿第二挡水筋的末端流向搅拌杯内，以使面粉和水搅拌充分、均匀。

连接臂5朝向搅拌杯2内倾斜设置，这样可对水有一个引导作用，使的水朝向搅拌杯内流入，便于水进入搅拌杯内，提高了和面效率。

投料口41的内边缘向上延伸形成挡圈42，挡圈42将投料口41和连接臂5围住，这样在加水时可阻挡溅起的水花，防止水溅到面条机上，当加面粉或其他物料时，也可阻挡面粉或其他物料，保证机器的洁净度，减少了机器的清洗，且挡圈可在消费者拿着器皿加水时水器皿有一定的支撑，节省消费者的力气，方便消费者使用，提高机器的人性化操作。

实施例二：

本实施例与实施例一的区别在于，面条机还包括滴水器，且搅拌杯盖不同。

如图4、5所示，本实施例中，面条机还包括滴水器6，滴水器包括水杯61，水杯61底部设有出水孔611，出水孔611中设有活动件62和弹性件63，弹性件63套在活动件62上，弹性件63定位在出水孔611与活动件62之间，活动件62上设有将出水孔611打开或密封的密封件64，连接臂5的上表面设有推动活动件62的顶杆53，顶杆53位于连接臂5的中心处，顶杆53推动活动件62将密封件64顶开以使出水孔611打开。连接臂5位于顶杆53一侧设有弧形凸起54，弧形凸起54向连接臂5外侧过渡延伸。其他未述部分结构及有益效果均与实施例一相同。

本实施例的好处在于，通过设置滴水器，这样使得面条机在加水时，直接将水装入滴水器中，滴水器放在投料口上，滴水器可自动匀速加水，避免消费者自己加水时不均匀带来的面粉和水搅拌不充分、不均匀的问题，还便于消费者操作，提升了机器的人性化操作，进而也提升了消费者的使用满意度；还有，通过在连接臂上设置推动活动件的顶杆，这样使得滴水器可实现自动匀速加水，方便消费者使用；同时，连接臂位于顶杆一侧设有弧形凸起，这样可对水进行一定的阻挡和引导，防止水溅出，并引导水进入搅拌杯内，以使面粉和水充分混合，使得制作出的面条口感好。

除上述优选实施例外，本实用新型还有其他的实施方式，本领域技术人员可以根据本实用新型作出各种改变和变形，只要不脱离本实用新型的精神，均应属于本实用新型所附权利要求所定义的范围。
