一种海带除沙设备的制作方法

本实用新型涉及海产品加工技术领域，特别涉及一种海带除沙设备。

背景技术：

海带是一种价值很高的蔬菜，同时具有一定的药用价值。含有丰富的碘等矿物质元素，广受大众喜爱，市场需求量大。海带加工前是大片大片的，不方便食用，所以常常需要是将海带先洗干净除沙后，再切割成均匀的海带丝以方便人们的食用。常用的做法都是先用水冲洗，会浪费大量的水，而且效率低下，再进行切丝，目前的海带切丝大都靠人工来完成，成本高，效率低，海带丝不规则，远适应不了海带收割忙季节大量加工新鲜海带丝的要求，而且人工切割海带时会发生意外，存在安全隐患。并且去切丝完成后无法直接对海带进行装入出料框中，需要人力完成打包出料的过程。

技术实现要素：

本实用新型为解决上述技术问题提供一种海带除沙设备，解决海带去沙效率低下、需要人力打包入框的问题。

为解决上述技术问题，本实用新型采用的技术方案为：

一种海带除沙设备，包括传送带、进料斗、压轮、清洗刷、顶轮、水枪、电缸、鼓风机、刀片组件、液压缸以及电机；

所述传送带包括网状传送带和置于网状传送带右下方的皮带传送带；

所述进料斗设置在网状传送带的左上方，所述压轮置于网状传送带上，压轮与进料斗的出口处相对设置，所述清洗刷设置在压轮后方，清洗刷的刷毛朝向网状传送带，所述电缸用于驱动清洗刷沿网状传送带传动方向做前后运动，所述顶轮设在网状传送带中间和清洗刷正下方，所述水枪包括上水枪和下水枪，所述上水枪设置在清洗刷的两侧，且朝向网状传送带，所述下水枪设置在网状传送带中间，且朝向网状传送带；

所述鼓风机设置在清洗刷后方，鼓风机的出风口朝向网状传送带；

所述刀片组件设置在鼓风机后方，刀片组件包括多个等距排列设置的刀片，所述刀片垂直于网状传送带设置，刀片的刀刃朝向网状传送带，所述液压缸用于驱动刀片组件沿垂直网状传送带方向做往复运动；

所述电机用于驱动网状传送带、压轮、皮带传送带同步转动；

所述皮带传送带上设有多个等距排列的出料框，所述出料框相对网状传送带的末端设置。

作为本实用新型的一种优选结构，所述水枪上均设有电控阀门。

作为本实用新型的一种优选结构，所述网状传送带的下方设有水缸，所述水缸设有排污管道，所述排污管道与水缸相连接。

作为本实用新型的一种优选结构，所述海带除沙设备还包括开关，所述开关连接并控制电机、电缸、鼓风机以及液压缸。

作为本实用新型的一种优选结构，所述刀片刀刃的横截面为波浪形横截面。

本实用新型有益效果是：通过压轮将海带压平，清洗刷、顶轮及水枪的配合进行除沙，去沙效率高，刀片组件将海带进行切丝，最终掉入到皮带传送带上的出料框内，直接进行出料，不需要人力出料，减少后续的工艺，节省工时、资源，采用机械化清洗、吹干、切割海带，速度快效率高。

附图说明

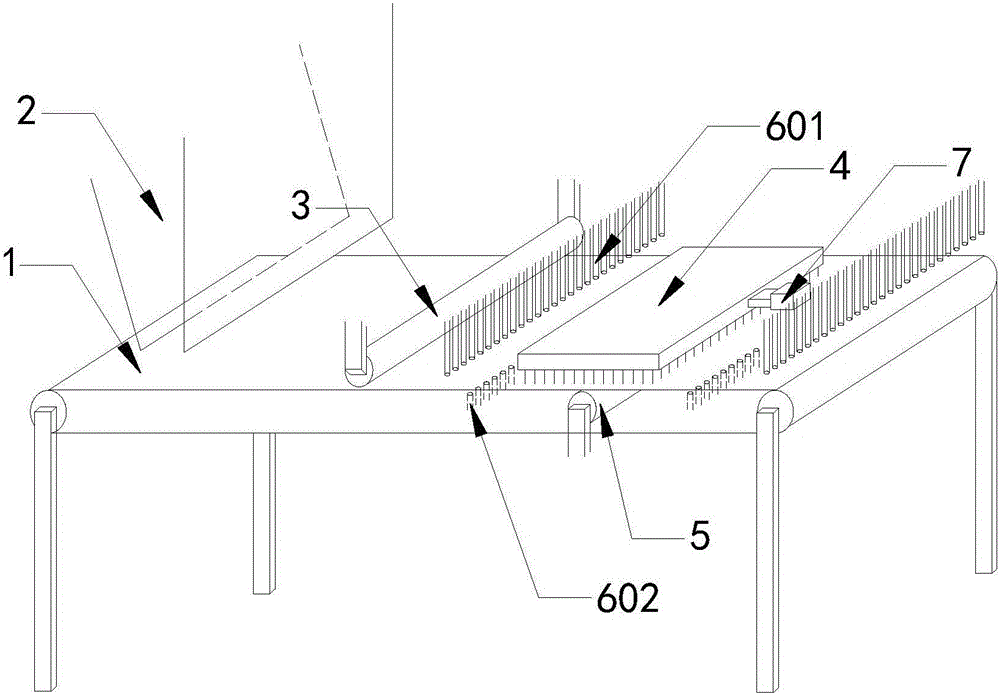

图1为本实用新型海带除沙设备的结构示意图；

图2为本实用新型海带除沙设备清洗刷的结构示意图；

图3为本实用新型海带除沙设备的开关电路图。

标号说明：

1、网状传送带；2、进料斗；3、压轮；4、清洗刷；5、顶轮；

6、水缸；7、电缸；8、鼓风机；9、刀片组件；10、液压缸；

11、电机；12、皮带传送带；13、出料框；

601、上水枪；602、下水枪。

具体实施方式

为详细说明本实用新型的技术内容、构造特征、所实现目的及效果，以下结合实施方式并配合附图详予说明。

请参照图1，如图所示可知，本实用新型海带除沙设备包括网状传送带1、置于网状传送带1右下方的皮带传送带12以及依次从左到右设置在网状传送带1上的进料斗2、压轮3、水枪、清洗刷4、顶轮5、电缸7、鼓风机8以及刀片组件9。皮带传送带12采用绿色食品级皮带输送带，结实耐用，干净卫生。网状传送带1为表面设有网目，平面为平整的网状传送带1，网目数量根据实际需求更改。进料斗2设置在网状传送带1的左上方，海带清洗前都放入进料斗2中，进料斗2上设有引导装置，引导海带平整的落在网状传送带1上。压轮3相对设置在进料斗2的出口处，压轮3置于网状传送带1上，可以将海带进一步压平整，利于后续清洗。清洗刷4设置在压轮3后方，清洗刷4的刷毛朝向网状传送带1，电缸7驱动清洗刷4沿网状传送带1传动方向做前后运动，通过来回运动的刷毛将平整的海带上的沙子刷下来。顶轮5设在网状传送带1中间和清洗刷4正下方，能将网状传送带1和清洗刷4顶在一起，以便清洗置于网状传送带1上的海带。水枪包括上水枪601和下水枪602，上水枪601设置在清洗刷4的两侧，且朝向网状传送带1，上水枪601先对海带冲洗一遍，再通过清洗刷4刷一下，再对海带冲洗一遍，两次冲洗冲洗的更加干净，防止遗漏冲洗到海带，上下水枪对准海带的角度可调，方便将海带上的沙子冲下来，特别与清洗刷4配合的时候，起到重要作用。下水枪602设置在网状传送带1中间，且朝向网状传送带1，原理与上水枪601一样，下水枪602对海带的底端进行冲洗，冲洗更加全面。鼓风机8设置在清洗刷4后方，且鼓风机8的出风口朝向网状传送带1，待海带清洗完成后，将海带身上带有的水份吹干，减少后续的工序，可直接进行切丝。

优选的，网状传送带1的下方设有水缸6，水缸6设有排污管道，排污管道与水缸6相连接。鼓风机8将水份吹到水缸6中，水缸6用于装盛鼓风机8吹下和水枪冲洗完的污水，排污管道将污水排出去，防止污水溅的到处都是，还可重复利用。

本实施例中，刀片组件9设置在鼓风机8后方，刀片组件9包括刀头，以及多个等距排列设置在刀头上的刀片，刀片垂直于网状传送带1设置，刀片的刀刃朝向网状传送带1，液压缸10驱动刀片组件9沿垂直网状传送带1方向做往复运动，对网状传送带1上的海带进行切割运动。进一步的，所述刀片刀刃的横截面为波浪形横截面，如同蛇形的刀刃，波浪形横截面的刀刃使切出来的海带也为波浪形状的。电机11驱动驱动网状传送带1顺时针、皮带传送带12顺时针以及压轮3逆时针同步转动。皮带传送带12设置在网状传送带1的后方，出料框13设置在皮带传送带12上，出料框13相对网状传送带1的末端设置，皮带传送带12上设有多个等距排列的出料框13，一个出料框13装满后，电机11驱动皮带传送带12的传动齿轮顺时针转动，将出料框13从左往右向后端传送，将空的出料框13放在相应入料位置。

在其他实施例中，优选的，水枪上均设有电控阀门，电控阀门为控制电控阀门，通过电机带动机构开启和关闭开关阀用于控制水枪的出水。

如图2所示，将成片的海带置于进料斗2内，进料斗2将海带平整的送到网状传送带1上，网状传送带1将海带从左往右运输至压轮3，接着海带就被压轮3压得很平整，上水枪601和下水枪602通过两个方向先将海带上的沙子先冲洗一遍，接着顶轮5把海带和清洗刷4挤压在一起，电缸7驱动清洗刷4上的刷毛对海带上的顽固的沙子进行来回的刷动，再通过上水枪601和下水枪602通过两个方向将顽固的沙子冲洗下来完成清洗，海带进入下一个工序。接下来的工序包括鼓风机8对海带进行吹干，刀片组件9对海带进行切丝，最终海带掉入到皮带传送带12上的出料框13内。本实施例中，集冲刷、清洗、排污、入料于一体，人员无需进行手动打包即可进行出料，减少后续的工艺，节省工时、资源，整个过程高效率低成本优质量。

如图3所示，所述海带除沙设备还包括开关，所述开关连接并控制电机11、电缸7、鼓风机8、液压缸10以及电控阀门电机。本实用新型用空气开关，将电机11、电缸7、鼓风机8、液压缸10以及电控阀门电机集成控制，并进行多种保护，能对电路或电气设备发生的短路、严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电机。

使用过程中，通过开关开启电机11使网状传送带1顺时针传动，压轮3逆时针同步传动，开启上下水枪、鼓风机8、液压缸10、电控阀门电机。通过进料斗2将海带平稳的送到网状传送带1上，再依次通过压轮3压平，上水枪601、下水枪602冲洗，顶轮5与清洗刷4的配合刷洗，再通过上水枪601、下水枪602冲洗，鼓风机8进行吹干，刀片组件9进行切丝，最终海带掉入到皮带传送带12上的出料框13内。本实用新型结合海带除沙打包为一体，相比现有技术，人员无需进行手动打包即可进行出料，减少后续的工艺，节省工时、资源，整个过程高效率低成本优质量。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效形状或结构变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
