农用葡萄干自动烘干装置的制作方法

本实用新型属于葡萄干加工设备领域，具体涉及一种农用葡萄干自动烘干装置。

背景技术：

传统的葡萄干制作方法为，将熟透的葡萄经过浸碱处理，放置在通风的室内阴干。但是由于此方法制作葡萄干周期长，难以满足市场需求，因此需要专门的烘干设备进行烘干处理。专利号为：200420121106.9的中国专利，具体内容为：一种葡萄干冲洗烘干装置,包括葡萄干输送带、脱水机以及烘干箱,葡萄干输送带的水平输送面上方均布设置着下垂的高压水喷头,脱水机顶部设置着一个无底的圆锥形进料漏斗,该进料漏斗位于葡萄干输送带的落料端下方,脱水机壳体内倒置设置着圆锥形脱水桶,进料漏斗下部位于脱水桶内,脱水桶的下端固定安装着传动轴,传动轴下端安装着由电动机带动的皮带轮;位于脱水桶下方的脱水机壳体底面为倾斜面,脱水机壳体底面最低端设置着出料口,该出料口与烘干箱相连接。上述专利将清洗与烘干分开处理，设备占地面积大，使用不便。因此，需要一种能够对葡萄进行清洗烘干的一体设备，以解决上述专利存在的不足。

技术实现要素：

本实用新型的目的就在于为了解决上述问题而提供一种农用葡萄干自动烘干装置。

本实用新型通过以下技术方案来实现上述目的：

一种农用葡萄干自动烘干装置，包括机壳、干燥机、烘干室、湿度检测器，所述机壳一侧上方安装有所述干燥机，所述干燥机一侧设置有散热窗，所述机壳一侧下方设置有入水管，所述机壳一侧上方设置有出风管，所述机壳一侧下方设置有出水管，所述机壳内部设置有所述烘干室，所述烘干室内部上方安装有导轨，所述导轨下方设置有输送器，所述输送器下方安装有吊装架，所述吊装架下方设置有葡萄篮，所述烘干室内壁上设置有清洗水管，所述烘干室内壁上设置有热风管，所述烘干室内部一侧上方安装有所述湿度检测器。

上述结构中，葡萄放置在所述葡萄篮中进入所述烘干室，所述清洗水管对葡萄进行清洗和喷撒碱溶液，清洗后的水经所述出水管排出，而后所述热风管对葡萄进行热风烘干，产生的水蒸气通过所述干燥机处理。

为了进一步提高性能，所述干燥机通过螺栓固定在所述机壳一侧上方，所述散热窗通过卡槽固定在所述干燥机一侧，所述入水管通过卡槽固定在所述机壳一侧下方。

为了进一步提高性能，所述出风管通过卡槽固定在所述机壳一侧上方，所述出水管通过卡槽固定在所述机壳一侧下方，所述烘干室通过卡槽固定在所述机壳内部。

为了进一步提高性能，所述导轨通过螺栓固定在所述烘干室内部上方，所述输送器通过滑槽与所述导轨相连接，所述吊装架通过螺栓固定在所述输送器下方，所述葡萄篮挂在所述吊装架下方。

为了进一步提高性能，所述清洗水管通过卡槽固定在所述烘干室内部两侧，所述热风管通过卡槽固定在所述烘干室内壁上，所述湿度检测器通过螺栓固定在所述烘干室内部一侧上方。

有益效果在于：本实用新型能够实现对葡萄的清洗烘干，且能够根据湿度自动控制烘干速度，使用方便，烘干效率高。

附图说明

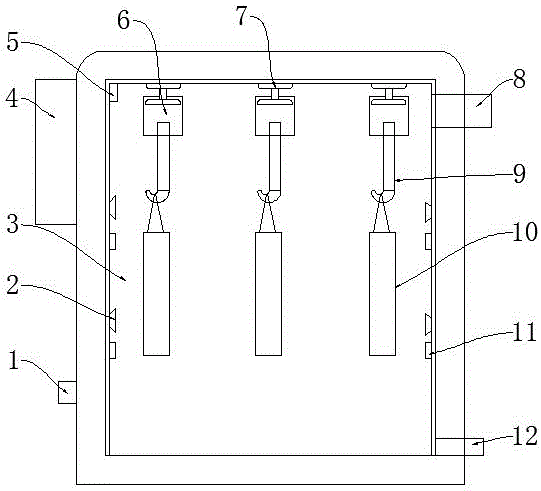

图1是本实用新型所述一种农用葡萄干自动烘干装置的结构图；

图2是本实用新型所述一种农用葡萄干自动烘干装置的左视图。

1、入水管；2、清洗水管；3、烘干室；4、干燥机；5、湿度检测器；6、输送器；7、导轨；8、出风管；9、吊装架；10、葡萄篮；11、热风管；12、出水管；13、散热窗；14、机壳。

具体实施方式

下面结合附图对本实用新型作进一步说明：

如图1-图2所示，一种农用葡萄干自动烘干装置，包括机壳14、干燥机4、烘干室3、湿度检测器5，机壳14一侧上方安装有干燥机4，干燥机4用于去除烘干室3内部的水蒸气，干燥机4一侧设置有散热窗13，机壳14一侧下方设置有入水管1，入水管1用于向设备内部输入清洗水，机壳14一侧上方设置有出风管8，机壳14一侧下方设置有出水管12，机壳14内部设置有烘干室3，烘干室3内部上方安装有导轨7，导轨7下方设置有输送器6，输送器6用于向设备内部输送葡萄，输送器6下方安装有吊装架9，吊装架9下方设置有葡萄篮10，烘干室3内壁上设置有清洗水管2，烘干室3内壁上设置有热风管11，烘干室3内部一侧上方安装有湿度检测器5，湿度检测器5用于检测烘干室3内部湿度。

上述结构中，葡萄放置在葡萄篮10中进入烘干室3，清洗水管2对葡萄进行清洗和喷撒碱溶液，清洗后的水经出水管12排出，而后热风管11对葡萄进行热风烘干，产生的水蒸气通过干燥机4处理。

为了进一步提高性能，干燥机4通过螺栓固定在机壳14一侧上方，散热窗13通过卡槽固定在干燥机4一侧，入水管1通过卡槽固定在机壳14一侧下方，出风管8通过卡槽固定在机壳14一侧上方，出水管12通过卡槽固定在机壳14一侧下方，烘干室3通过卡槽固定在机壳14内部，导轨7通过螺栓固定在烘干室3内部上方，输送器6通过滑槽与导轨7相连接，吊装架9通过螺栓固定在输送器6下方，葡萄篮10挂在吊装架9下方，清洗水管2通过卡槽固定在烘干室3内部两侧，热风管11通过卡槽固定在烘干室3内壁上，湿度检测器5通过螺栓固定在烘干室3内部一侧上方。

以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其效物界定。
