一种家用蔬果清洗装置的制作方法

本实用新型涉及一种家用清洗装置，具体是一种家用蔬果清洗装置。

背景技术：

为了提高蔬果的产量，防治害虫，现在的蔬果上都喷有各式各样的农药，如果清洗不彻底将会对人类的身体造成很大的危害，然而在生活中很多人在对蔬果进行清理时往往只是简单的冲洗，而当数量较多时，还需要逐个进行清洗，这样无疑浪费了大量的时间在清洗上，针对这些现象我们提出了一种家用蔬果清洗装置。

技术实现要素：

本实用新型的目的在于提供一种家用蔬果清洗装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种家用蔬果清洗装置，包括清洗装置和去污装置；所述清洗装置包括固定轴承、固定曲轴、把手、转动轴承、定轴、毛刷、定位块、转轴和箱盖；所述定位块固定在内桶的底部中间位置；所述定轴底部通过螺纹连接在定位块上；所述毛刷固定设置在定轴上；所述箱盖固定设置在箱体的上方；所述固定轴承固定设置在箱盖的中间内部；所述固定曲轴通过键连接在固定轴承上；所述转动轴承固定设置在固定曲轴的内部；所述把手通过键连接在转动轴承上；所述转轴通过螺纹连接在固定曲轴的下方；所述去污装置包括箱体、铰链、卡勾、固定球、内桶、阀门、出水口和斜板；所述箱体固定设置在地面上；所述内桶固定设置在箱体的内部；所述出水口固定设置在箱体的右侧底部；所述阀门固定设置在出水口上；所述斜板固定设置在内桶的底部；所述铰链固定设置在箱盖的右侧上；所述固定球焊接在箱体的右侧上；所述卡勾一端焊接在铰链上，另一端固定设置子在固定球上。

作为本实用新型进一步的方案：所述内桶上设置有小孔。

作为本实用新型进一步的方案：所述内桶上设置有小孔。

作为本实用新型再进一步的方案：所述定位块与定轴采用螺纹连接在内桶的底部。

与现有技术相比，本实用新型的有益效果是：

本实用新型装置通过清洗装置对蔬果进行清洗，将蔬果上的污垢除掉，通过毛刷的刷洗减少农药残存量，通过去污装置将清洗后的污垢排出，通过设置的出水口将污水排出，通过毛刷的转动对蔬果进行清洗；本实用新型装置具有结构简单，操作方便，节省人力，工作效率高等优点。

附图说明

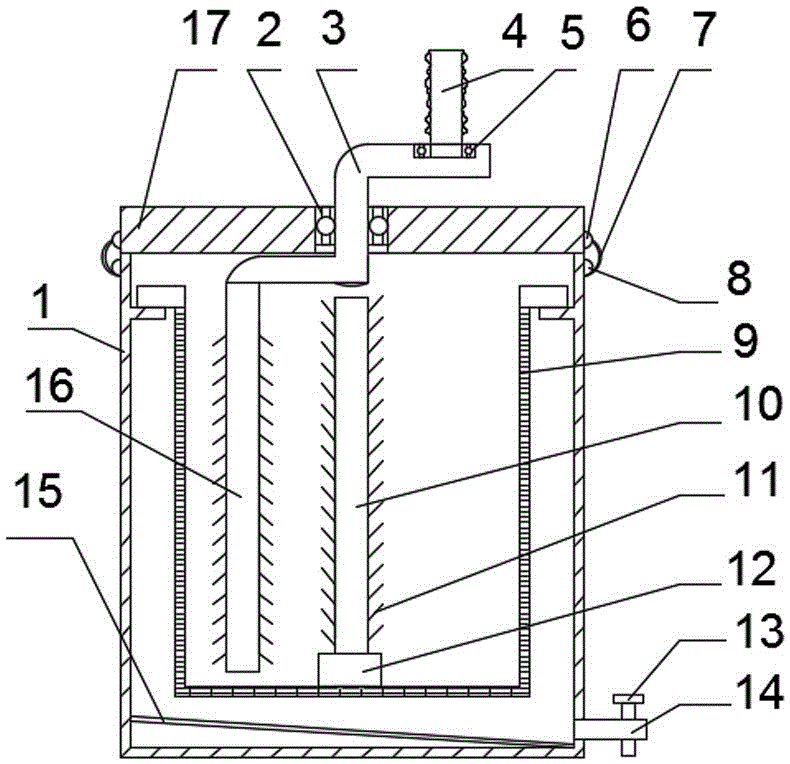

图1为一种家用蔬果清洗装置的结构示意图。

图2为一种家用蔬果清洗装置中固定装置的结构示意图。

图中：1-箱体，2-固定轴承，3-固定曲轴，4-把手，5-转动轴承，6-铰链，7-卡勾，8-固定球，9-内桶，10-定轴，11-毛刷，12-定位块，13-阀门，14-出水口，15-斜板，16-转轴，17-箱盖。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-2，一种家用蔬果清洗装置，包括清洗装置和去污装置；所述清洗装置包括固定轴承2、固定曲轴3、把手4、转动轴承5、定轴10、毛刷11、定位块12、转轴16和箱盖17；所述定位块12固定在内桶9的底部中间位置；所述定轴10底部通过螺纹连接在定位块12上，增加一个定轴10放置在内桶9中间，能够增加清洗效果；所述毛刷12固定设置在定轴10上，毛刷12采用采用纳米材料制作，不易掉毛；所述箱盖17固定设置在箱体1的上方；所述固定轴承2固定设置在箱盖17的中间内部；所述固定曲轴3通过键连接在固定轴承2上；所述转动轴承5固定设置在固定曲轴3的内部；所述把手4通过键连接在转动轴承5上；所述转轴16通过螺纹连接在固定曲轴3的下方；所述去污装置包括箱体1、铰链6、卡勾7、固定球8、内桶9、阀门13、出水口14和斜板15；所述箱体1固定设置在地面上，箱体1采用玻璃材料制作，能够方便观察内部水位情况；所述内桶9固定设置在箱体1的内部，内桶9上设置有小孔，方便清洗时污垢流入箱体1，并且清洗结束之后，可以直接将内桶9取出；所述出水口14固定设置在箱体1的右侧底部；所述阀门13固定设置在出水口14上；所述斜板15固定设置在内桶9的底部；所述铰链6固定设置在箱盖17的右侧上；所述固定球8焊接在箱体1的右侧上；所述卡勾7一端焊接在铰链6上，另一端固定设置子在固定球8上。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
