一种食品机械用给水装置的制作方法

本实用新型涉及给水设备技术领域，具体为一种食品机械用给水装置。

背景技术：

在食品物料的加工过程中，常常需要对物料进行给水混合加工，传统的加水工艺通常是先用桶称量出一定的水，然后在将水加入食品工艺中，称量水与加水两步工作多为人工操作，工作量较大，效率低下，且部分食品对水的温度有一定的要求，传统使用的加水装置无法在水温上起到较好的调控，给使用者带来不便。

技术实现要素：

本实用新型的目的在于提供一种食品机械用给水装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种食品机械用给水装置，包括装置本体、过滤箱、不锈钢箱体、显示装置和出水口；所述装置本体外侧安装有抽水泵，且抽水泵通过进水管与过滤箱连接，所述过滤箱位于不锈钢箱体内部，且不锈钢箱体底端安装有支架，所述不锈钢箱体外侧安装有加热装置，且加热装置与加热层连接，所述不锈钢箱体底端安装有出水口，且出水口外侧安装有电控水阀，所述装置本体一侧安装有显示装置，所述显示装置上侧安装有控制按键，且控制按键输出端与显示屏输入端电性连接，所述不锈钢箱体内部安装有温度感应器。

优选的，所述不锈钢箱体外侧安装有回流水泵，且回流水泵通过过滤箱连接。

优选的，所述不锈钢箱体内部安装水质检测仪，且水质检测仪输出端与警报器输入端电性连接。

优选的，所述不锈钢箱体内部安装有液位计，且液位计输出端与自动控制器输入端电性连接。

优选的，所述出水口一侧安装有流量仪，且流量仪输出端与电控水阀输入端电性连接。

与现有技术相比，通过水质检测仪可以对装置本体内部的水质进行检查，当水质检测仪检测到不锈钢箱体内部的水质较差时，警报器会发出警报，给予工作人员进行提示，再通过回流水泵进行抽取，通过回流管导入过滤箱进行再次过滤，保证过滤水质，通过液位计和自动控制器可以对不锈钢箱体的水量进行控制，当水量较少时，自动控制器控制抽水泵对不锈钢箱体内部进行供水，无需人工控制，简单方便，流量仪可以对出水量进行控制，能准确的对出水量进行控制。

附图说明

图1为本实用新型的结构示意图；

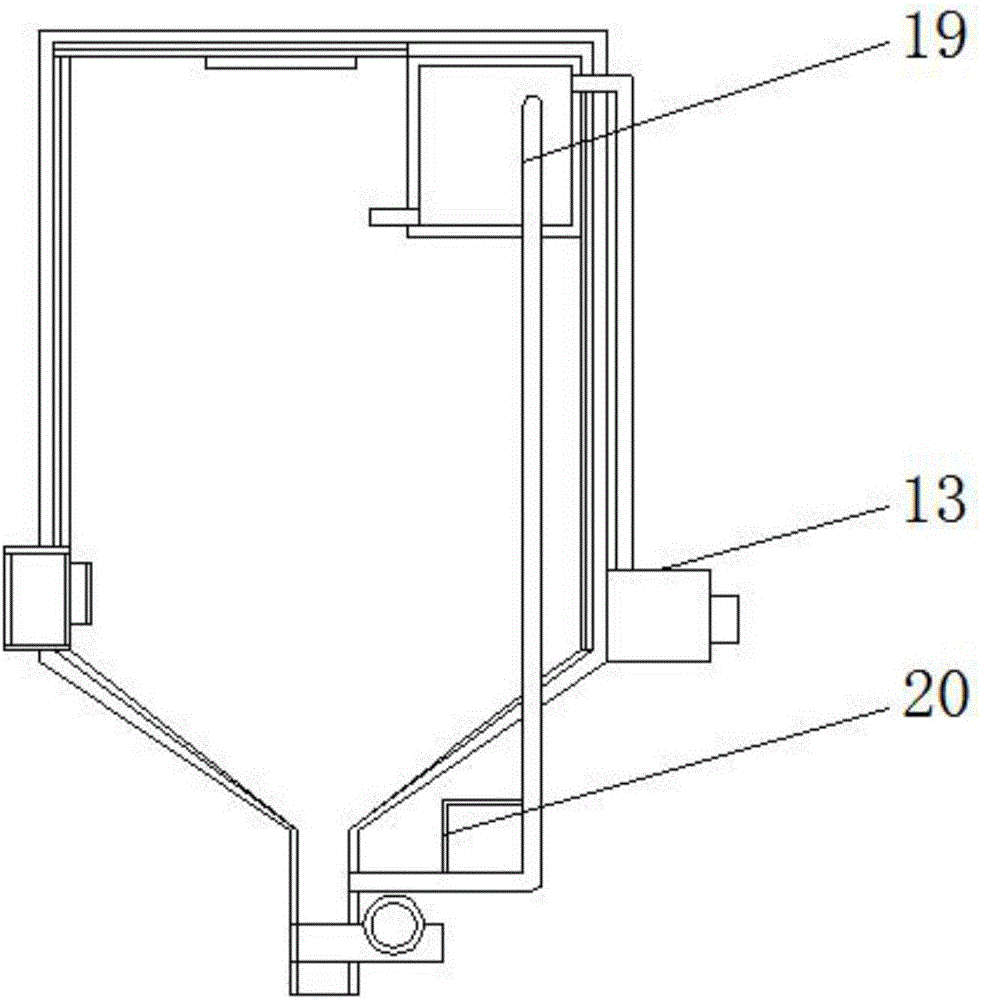

图2为本实用新型的不锈钢箱体结构示意图。

图中：1-装置本体；2-液位计；3-不锈钢箱体；4-加热层；5-温度感应器；6-加热装置；7-流量仪；8-电控水阀；9-支架；10-出水口；11-过滤箱；12-进水管；13-抽水泵；14-自动控制器；15-显示装置；16-显示屏；17-控制按键；18-警报器；19-回流管；20-回流水泵；21-水质检测仪。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1和图2，本实用新型提供的一种实施例：一种食品机械用给水装置，包括装置本体1、过滤箱11、不锈钢箱体3、显示装置15和出水口10；装置本体1外侧安装有抽水泵13，且抽水泵13通过进水管12与过滤箱11连接，过滤箱11位于不锈钢箱体3内部，且不锈钢箱体3底端安装有支架9，不锈钢箱体3外侧安装有加热装置6，且加热装置6与加热层4连接，不锈钢箱体3底端安装有出水口10，且出水口10外侧安装有电控水阀8，装置本体1一侧安装有显示装置15，显示装置15上侧安装有控制按键17，且控制按键17输出端与显示屏16输入端电性连接，所述不锈钢箱体3内部安装有温度感应器5，不锈钢箱体3外侧安装有回流水泵20，且回流水泵20通过过滤箱11连接，不锈钢箱体3内部安装水质检测仪21，且水质检测仪21输出端与警报器18输入端电性连接，不锈钢箱体3内部安装有液位计2，且液位计2输出端与自动控制器14输入端电性连接，出水口10一侧安装有流量仪7，且流量仪7输出端与电控水阀8输入端电性连接。

具体使用方式：本实用新型工作中，通过液位计2和自动控制器14可以对不锈钢箱体3的水量进行控制，当水量较少时，自动控制器14控制抽水泵13对不锈钢箱体3内部进行供水，供水时通过过滤箱11对水进行过滤除杂，通过水质检测仪21可以对装置本体1内部的水质进行检查，当水质检测仪21检测到不锈钢箱体3内部的水质较差时，警报器18会发出警报，给予工作人员进行提示，再通过回流水泵20进行抽取，通过回流管19导入过滤箱11进行再次过滤，保证过滤水质，加热层4可以对水进行加热，温度感应器5可以对水温进行控制，流量仪7可以对出水量进行控制，能准确的对出水量进行控制。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
