气压按摩装置的制作方法

本实用新型涉及一种按摩工具，尤其涉及一种气压按摩装置。

背景技术：

随着人们生活水平的提高，很多家庭都会购买按摩产品比如按摩椅、按摩垫、足浴盆等为自己放松身体、舒缓疲劳，现有用于人体的按摩产品较多，但是这些按摩产品必须与身体接触，比如脸部需要按摩时，容易对脸部进行扭曲， 对脸部造成一定的损伤，而且多使用电动作为动力源，电能好用大，且断电时无法使用。

技术实现要素：

本实用新型克服了现有技术的不足，提供一种结构简单的气压按摩装置。

为达到上述目的，本实用新型采用的技术方案为：一种气压按摩装置，包括底座、安装在所述底座上的气压发生器和支架，所述支架上安装有第一气缸，所述第一气缸的第一气缸臂连接有立板，所述立板的上端活动安装有支杆，所述支杆的自由端固定有按摩板，所述按摩板上开有多个透气孔，所述气压发生器通过气管与所述按摩板相连通，所述立板的下端固定有第二气缸，所述第二气缸的第二气缸臂与所述支杆销接。

本实用新型一个较佳实施例中，气压按摩装置进一步包括所述支架的纵截面呈倒L形，包括水平板和竖直板，所述第一气缸安装在所述水平板上。

本实用新型一个较佳实施例中，气压按摩装置进一步包括所述立板的上端固定有两个侧板，两个所述侧板之间穿设有支轴，所述支杆套设在所述支轴上。

本实用新型一个较佳实施例中，气压按摩装置进一步包括所述支杆包括支杆体、固定在所述支杆体下端的凸块，所述第二气缸的第二气缸臂与所述凸块销接。

本实用新型一个较佳实施例中，气压按摩装置进一步包括所述立板上固定有肋板，所述第二气缸支撑在所述肋板上。

本实用新型一个较佳实施例中，气压按摩装置进一步包括所述按摩板和透气孔均呈圆形。

本实用新型一个较佳实施例中，气压按摩装置进一步包括所述底座的底端设置有多个脚轮。

本实用新型解决了背景技术中存在的缺陷，本实用新型结构简单、操作方便，通过第一气缸和第二气缸的配合，调节按摩板的高度以及角度，能够对准人体需要按摩的各个部位，气压发生器启动，压缩空气，通过气管流到按摩板里再通过透气孔将气流喷洒出打到人体身上，实现非接触按摩，不需要手持，降低劳动强度。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

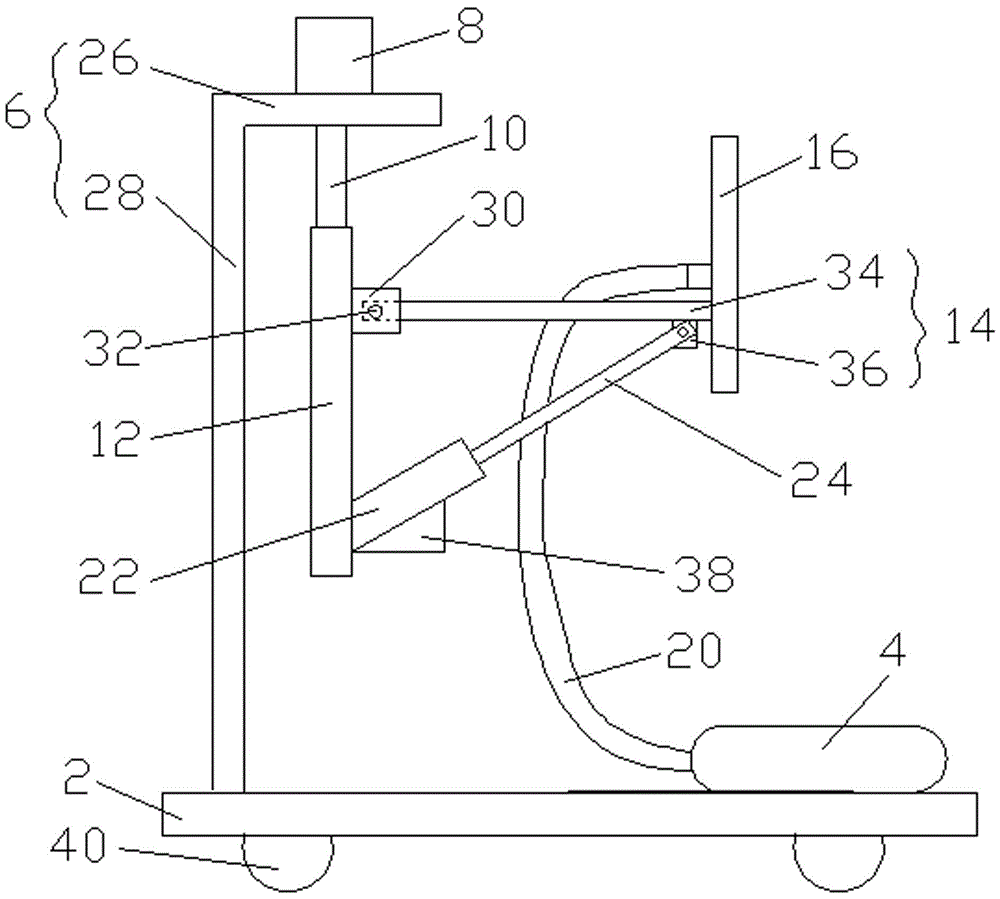

图1是本实用新型的优选实施例的结构示意图；

图2是本实用新型的优选实施例的按摩板上设置透气孔的结构示意图。

具体实施方式

现在结合附图和实施例对本实用新型作进一步详细的说明，这些附图均为简化的示意图，仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有关的构成。

如图1、图2所示，一种气压按摩装置，包括底座2、安装在底座2上的气压发生器4和支架6，支架6上安装有第一气缸8，第一气缸8的第一气缸臂10连接有立板12，立板12的上端活动安装有支杆14，支杆14的自由端固定有按摩板16，按摩板16上开有多个透气孔18，气压发生器4通过气管20与按摩板16相连通，立板12的下端固定有第二气缸22，第二气缸22的第二气缸臂24与支杆14销接。

本实用新型优选支架6的纵截面呈倒L形，包括水平板26和竖直板28，第一气缸8安装在水平板26上。

本实用新型优选立板12的上端固定有两个侧板30，两个侧板30之间穿设有支轴32，支杆14套设在支轴32上，支杆14与立板12之间具有一定的距离，支杆14能够绕支轴32旋转。由于两个侧板30前后对称设置，图中只示出了一个侧板30。进一步优选支杆14包括支杆体34、固定在支杆体34下端的凸块36，第二气缸22的第二气缸臂24与凸块36销接。

为了便于第二气缸22的稳固安装，本实用新型优选立板12上固定有肋板38，第二气缸22支撑在肋板38上。

本实用新型优选按摩板16和透气孔18均呈圆形，便于操作，且便于气流的喷洒。

为了便于底座2的移动，本实用新型优选底座2的底端设置有多个脚轮40。

本实用新型在使用时，根据人所处的位置，第一气缸8能够驱动立板12上升或下降，第二气缸22通过第二气缸臂24拉动支杆14绕支轴32旋转，从而调节按摩板16的高度以及角度，对准人体需要按摩的部位，比如脸部、肩部、腰部、腿部等，气压发生器4启动，压缩空气，通过气管20流到按摩板16里，按摩板16再通过透气孔18将气流喷洒出打到人体身上，实现非接触按摩。

以上依据本实用新型的理想实施例为启示，通过上述的说明内容，相关人员完全可以在不偏离本项实用新型技术思想的范围内，进行多样的变更以及修改。本项实用新型的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定技术性范围。
