一种分离流槽的制作方法

本实用新型涉及分离装置领域，具体涉及到一种分离流槽。

背景技术：

魔芋又名蒟蒻、鬼芋等，其子实的主要成分为葡甘聚，是一种优质的天然膳食纤维。魔芋能阻碍人体对糖、脂、胆固醇的过量吸收，对心血管、糖尿病、消化道癌等多种疾病有预防和辅助治疗功效。随着人们食品消费结构的改善，魔芋素食越来越受消费者欢迎。

目前，分离水和魔芋素食的设备多采用在输送带上开设过滤孔，使其在传送的过程中，水从过滤孔流出，而这样的设备会造成水资源的浪费，分离效果不佳；如利用人工将魔芋丝从热水中捞出并沥干，这样的分离效果比较好，但是增加了劳动强度，并且在捞魔芋丝的过程中，会造成魔芋丝多断裂，魔芋丝小段较多，降低了魔芋丝质量。

技术实现要素：

本实用新型的目的是提供一种分离流槽，以解决现有分离流槽分离效果差、加工效率低和浪费水资源的问题。

为达上述目的，本实用新型所采用的技术方案是：提供一种分离流槽，包括冷却管、储水箱以及倾斜设置在储水箱上的槽体；冷却管包括弯管和直管，弯管和直管通过法兰盘连接，冷却管尾部的直管通过变径接头与设置在槽体上的进料管连通，进料管上安装有风机；槽体内设有运送物料的输送机构，输送机构包括输送带、滚轮以及驱动滚轮转动的驱动装置，输送机构的输出端下方设有接料箱。

优选的，输送带由若干闭合的不锈钢丝组成。

优选的，相邻不锈钢丝的间距为0.5mm~0.8mm。

优选的，弯管上设有用于紧固弯管的卡箍。

优选的，驱动装置为电机，且通过机架固定在槽体上方。

优选的，储水箱内设有用于支撑槽体的横杆。

优选的，冷却管的直径为12cm~18cm，进料管的直径为15cm~22cm。

综上所述，本实用新型具有以下优点：

本实用新型通过在储水箱上安装倾斜设置的槽体，且在槽体内安装输送机构，而输送带上设有缝隙，当水和魔芋丝被送至槽体内时，水通过缝隙和槽体的倾斜端流入储水箱内，而魔芋丝则通过输送带送至接料箱内，达到分离水和魔芋丝的目的，从而提高了加工效率，并回收了水资源。

附图说明

图1为本实用新型分离流槽的示意图；

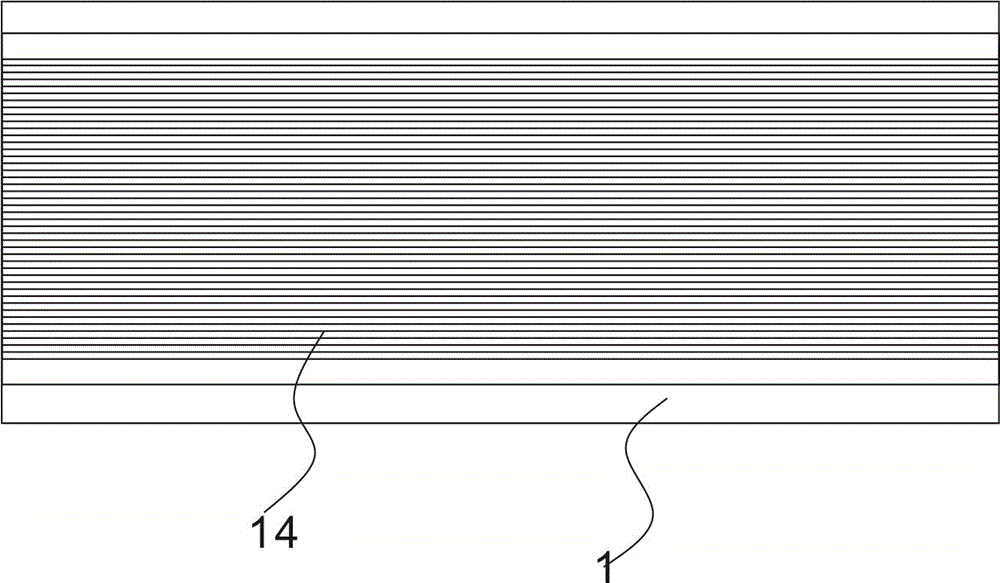

图2为本实用新型槽体的俯视图；

其中，1、槽体；2、滚轮；3、输送带；4、驱动装置；5、进料管；6、变径接头；7、储水箱；8、接料箱；9、冷却管；10、弯管；11、直管；12、法兰盘；13、卡箍；14、不锈钢丝；15、风机。

具体实施方式

下面结合附图对本实用新型的具体实施方式做详细的说明。

本实用新型的一个实施例中，如图1、2所示，提供了一种分离流槽，包括冷却管9、储水箱7以及倾斜设置在储水箱7上的槽体1；冷却管9包括弯管10和直管11，弯管10和直管11通过法兰盘12连接，冷却管9尾部的直管通过变径接头6与设置在槽体1上的进料管5连通，进料管5上安装有风机15；槽体1内设有运送物料的输送机构，输送机构包括输送带3、滚轮2以及驱动滚轮2转动的驱动装置4，输送机构的输出端下方设有接料箱8。

本实用新型的优化实施例，输送带3由若干闭合的不锈钢丝14组成，相邻不锈钢丝的间距为0.5mm~0.8mm；弯管10上设有用于紧固弯管的卡箍13；驱动装置为电机，且通过机架固定在槽体1上方；储水箱7内设有用于支撑槽体1的横杆；冷却管9的直径为12cm~18cm，进料管5的直径为15cm~22cm。

工作原理：随着热水流出的魔芋丝进入冷却管9内，在冷却管9内冷却，由于冷却管9为不锈钢，可以快速将热水的热量散发出去，冷却管9还连接有一倾斜设置的水管（图中未画出），并且连接处安装有热水通过的滤网，可将大量热水排出，而进料管5上设有风机15，随风机15的不断抽取，魔芋丝不断从冷却管9向进料管5输出，由于风机15在抽取魔芋丝的过程中，会抽取一部分冷却水，当水和魔芋丝同时送至槽体1内时，由于槽体倾斜设置，且输送带3的相邻不锈钢丝14间距为0.5mm~0.8mm，小于魔芋丝的直径，因此，魔芋丝在被输送的过程中，水从间距和倾斜端流入储水箱7内，而魔芋丝则被送至接料箱8中。

虽然结合附图对本实用新型的具体实施方式进行了详细地描述，但不应理解为对本专利的保护范围的限定。在权利要求书所描述的范围内，本领域技术人员不经创造性劳动即可作出的各种修改和变形仍属本专利的保护范围。
