原料清洗选砂装置的制作方法

本实用新型属于食品制作原料清洗选砂技术领域，具体来说涉及一种原料清洗选砂装置。

背景技术：

黄粑作为西南地区的一种传统小吃，因味美价廉深受人们喜爱，其需求量也日益增加。现有技术中，黄粑、糍粑、血灌粑等的制作需要将糯米，黄豆等原料清洗，清洗的过程中还要将原料中的沙粒选出，该过程一般由人工来完成，不仅费时费力，而且难以保证糠壳、植物、沙粒清除，对于黄粑的质量影响较大，不能满足黄粑成品推向市场的需求。

技术实现要素：

本实用新型的目的在于克服上述缺点而提供的一种结构简单、方便实用的原料清洗选砂装置。

本实用新型目的及解决其主要技术问题是采用以下技术方案来实现的：

本实用新型的原料清洗选砂装置，包括机架，罐体，叶轮轴，叶轮，阀门，其中：机架内设置有罐体，机架上部和中部用横梁连接罐体，罐体顶部有喇叭型进料口，罐体中部装有叶轮轴，叶轮轴的两头装有封闭式轴承，叶轮轴中部装有叶轮，罐体上方设有排杂物口，中部设有出料口，下部设有进水口，底部装有阀门，阀门上设有阀门开关。

上述原料清洗选砂装置，其中：所述机架成井字型，上部、中间、下部用横梁连接。

上述原料清洗选砂装置，其中：所述罐体上部为圆桶型下部为锥桶型。

上述原料清洗选砂装置，其中：所述叶轮轴、叶轮可转动。

上述原料清洗选砂装置，其中：所述叶轮为长方型。

本实用新型同现有技术相比具有明显的优点和有益效果。由以上技术方案可知，所述原料清洗选砂装置上端连接有上宽下窄的引导口，有助于引导物料的加入，将水从下部的进水口注入，注入的水量要比中部出料口的水量大，水位上升至罐体上部的排杂物口，水流冲击叶轮转动，清洗原料，沙粒比原料重，会向下沉淀，掉在阀门上方，原料从罐体中部的出料口排除，比原料轻的杂物从罐体上部的排杂物口排除，调节水流的高、低压，可以满足不同原料的清洗、选砂，操作简单方便，省力可行，总之，本实用新型结构简单、方便实用，适用于原料清洗选砂的推广使用。

附图说明

图1为本实用新型结构示意图；

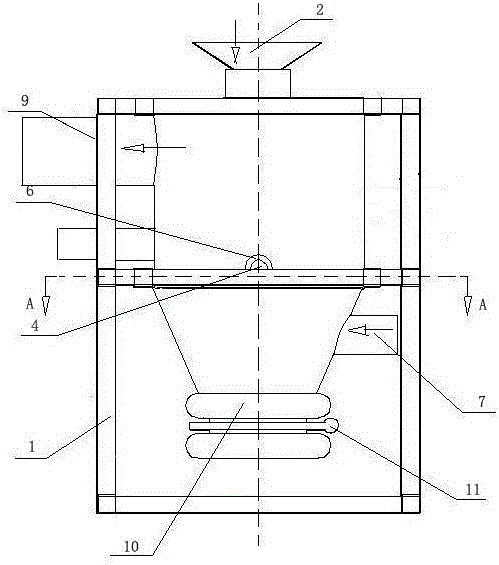

图2为图1的主视图；

图3为图2沿AA线的剖视图；

图4为本实用新型的俯视图；

图5为本实用新型的使用状态图。

图中标识：

1、机架；2、进料口；3、罐体；4、叶轮轴；5、叶轮；6、轴承；7、进水口；8、出料口；9、排杂物口；10、阀门；11阀门开关。

具体实施方式

以下结合附图及较佳实施例，对依据本实用新型提出的原料清洗选砂装置具体实施方式、结构、特征及其功效，详细说明如后。

参见图1至图5，本实用新型的原料清洗选砂装置，包括原料清洗选砂装置，其特征在于：罐体3顶部有喇叭型进料口2，罐体3中部装有叶轮轴4，叶轮轴4的两头装有封闭式轴承6，叶轮轴4中部装有叶轮5，罐体3上方设有排杂物口9，中部设有出料口8，下部设有进水口7，底部装有阀门10，阀门上设有阀门开关11。

使用时，参见图5，将水从罐体下部的进水口7注入，待水面上升到出料口8流出时，将原料从进料口2加入，通过叶轮轴4中部的叶轮5转动，清洗原料，比原料重的砂粒沉淀在罐体3底部的阀门10上面，原料顺水流方向从出料口8流出，比原料轻的杂物从上部的排杂物口9流出，原料清洗完后，将罐体3底部的阀门开关11打开，取走砂粒即可。本实用新型结构简单、方便实用，适用于黄粑、糍粑、血灌粑等原料清洗。

以上所述，仅是本实用新型的较佳实施例而已，并非对本实用新型作任何形式上的限制，任何未脱离本实用新型技术方案内容，依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均仍属于本实用新型技术方案的范围内。
