一种鸡蛋高效自动杀菌装置的制作方法

技术领域：

本发明涉及一种鸡蛋高效自动杀菌装置，涉及原料蛋的加工机械技术领域。

背景技术：
：

在原料蛋的加工过程中，在将鸡蛋进行清洗完成之后，需要对其再进行烘干工序，然后在烘干完成之后，由于清洗烘干工序会将鸡蛋表面的蛋膜洗涤去除，所以还要进行喷油工序，喷油完成之后，还需要进行消毒杀菌工序，而目前的消毒杀菌机普遍的杀菌效果不好，且在杀菌装置出现故障后不能及时察觉，只能等到后续检测出不合格鸡蛋之后才能反过来找出杀菌机的故障，因而具有严重的滞后性，导致设备的杀菌效果不好，影响蛋品加工品质。

技术实现要素：
：

本发明所要解决的技术问题是：提供一种操作方便且能有效提高鸡蛋杀菌效果以及提高蛋品质量的自动杀菌装置。

为了解决上述技术问题，本发明是通过以下技术方案实现的：

一种鸡蛋高效自动杀菌装置，包括盖板式罩体以及传动带，所述传动带置于盖板式罩体正下方，所述盖板式罩体下固定连接有紫外线灯组，所述盖板式罩体外部设有调节控制紫外线灯组的控制器，所述紫外灯组的数量设置为两组，两组紫外线灯组前后依次固定在盖板式罩体下部，所述紫外线灯组包括多根相互平行且按间距排列的紫外线灯管，所述盖板式罩体的下部中间位置以及前后端部分别设有中部灯头固定座和端部灯头固定座，两组紫外线灯组上的紫外线灯管的灯管两端分别插接在中部灯头固定座和端部灯头固定座上，在所述端部灯头固定座上设有能感应每根紫外线灯管亮度的光敏感应装置，所述光敏感应装置与外部控制系统软连接。

作为优选，所述光敏感应装置包括多个光敏传感器，所述端部灯头固定座上设有横跨盖板式罩体的固定板，多个所述光敏传感器固定连接在固定板上且与每根紫外线灯管的位置相对应。

作为优选，所述光敏传感器的上设有集光罩，集光罩的开口朝向紫外线灯管的管体设置。

作为优选，所述紫外线灯组与盖板式罩体之间设有一层固定在盖板式罩体内壁的反射板。

作为优选，所述盖板式罩体的两侧面设有升降支架，所述升降支架支撑在盖板式罩体与外部设备架之间。

作为优选，所述传送带包括两根平行且同步传动的传送链以及多根辊轴，多根所述辊轴按间距平行设置在两根传送链之间，所述辊轴设置为由外部电机带动能自动转动的滚动轴。

与现有技术相比，本发明的有益之处是：所述鸡蛋高效自动杀菌装置的杀菌效果好，且能及时感应紫外线灯故障并及时进行维护，避免影响蛋品的质量，而且设置两组灯组，即使出现其中一组灯故障，也不影响处于传送带上的鸡蛋的杀菌过程，因而具有较好的实用性，适合推广应用。

附图说明：

下面结合附图对本发明进一步说明：

图1是本发明的仰视结构示意图；

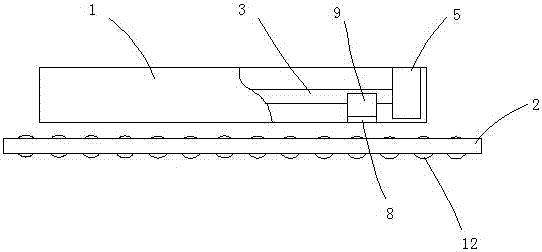

图2是本发明的正面结构示意图；

图3是本发明的光感应装置部分结构示意图。

具体实施方式：

下面将对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅是本发明的一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本发明保护的范围：

如图1至图3所示的一种鸡蛋高效自动杀菌装置，包括盖板式罩体1以及传动带2，所述传动带2置于盖板式罩体1正下方，所述盖板式罩体1下固定连接有紫外线灯组，所述盖板式罩体1外部设有调节控制紫外线灯组的控制器，所述紫外灯组的数量设置为两组，两组紫外线灯组前后依次固定在盖板式罩体1下部，所述紫外线灯组包括多根相互平行且按间距排列的紫外线灯管3，所述盖板式罩体1的下部中间位置以及前后端部分别设有中部灯头固定座4和端部灯头固定座5，两组紫外线灯组上的紫外线灯管3的灯管两端分别插接在中部灯头固定座4和端部灯头固定座5上，在所述端部灯头固定座5上设有能感应每根紫外线灯管3亮度的光敏感应装置6，所述光敏感应装置6与外部控制系统软连接。

因而，在实际应用中，首先将紫外线灯组安装好后，盖上盖板式罩体于外部支撑设备上，通过控制器启动紫外线灯组，然后放置于传送带上的鸡蛋被传送至盖板式罩体下部，当鸡蛋经过紫外线灯管下部时，由紫外线灯对鸡蛋表面进行杀菌杀毒，由于设有两组紫外线灯管，不仅能有效提高杀菌效果，而且当其中一组紫外线灯管上的灯管出现故障之后，也不影响这条线路上的鸡蛋的杀菌过程，因而具有较好的防呆效果，而且在紫外线灯管出现故障之后，由光敏感应装置能有效感应灯管的亮度，继而将故障信号传输至控制系统，继而通知工作人员及时进行维护更换，因而具有较好的时效性。

作为优选实施方案，所述光敏感应装置6包括多个光敏传感器7，所述端部灯头固定座5上设有横跨盖板式罩体1的固定板8，多个所述光敏传感器7固定连接在固定板8上且与每根紫外线灯管3的位置相对应，且进一步地，所述光敏传感器7的上设有集光罩9，集光罩9的开口朝向紫外线灯管3的管体设置。因而能使得光敏传感器在感应相应灯管的光照强度时，不受其它灯管光照的影响，因而感应效果更好且更加精确。

实际应用中，为进一步提高紫外线灯的杀菌效果，所述紫外线灯组与盖板式罩体1之间设有一层固定在盖板式罩体1内壁的反射板10。

作为本实施例的一较佳实施方案，所述盖板式罩体1的两侧面设有升降支架11，所述升降支架11支撑在盖板式罩体与外部设备架之间，方便打开与支撑罩体，方便后续维护。

另外，为进一步提高杀菌效果，所述传送带2包括两根平行且同步传动的传送链以及多根辊轴12，多根所述辊轴12按间距平行设置在两根传送链之间，所述辊轴12设置为由外部电机带动能自动转动的滚动轴。

上述鸡蛋高效自动杀菌装置的杀菌效果好，且能及时感应紫外线灯故障并及时进行维护，避免影响蛋品的质量，而且设置两组灯组，即使出现其中一组灯故障，也不影响处于传送带上的鸡蛋的杀菌过程，实用性高。

需要强调的是：以上仅是本发明的较佳实施例而已，并非对本发明作任何形式上的限制，凡是依据本发明的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均仍属于本发明技术方案的范围内。

技术特征：

技术总结
本发明公开了一种鸡蛋高效自动杀菌装置，包括盖板式罩体以及传动带，所述传动带置于盖板式罩体正下方，所述盖板式罩体下固定连接有紫外线灯组，所述紫外灯组的数量设置为两组且前后依次固定在盖板式罩体下部，所述紫外线灯组包括多根相互平行且按间距排列的紫外线灯管，所述盖板式罩体的下部中间位置以及前后端部分别设有中部灯头固定座和端部灯头固定座，在所述端部灯头固定座上设有能感应每根紫外线灯管亮度的光敏感应装置。所述鸡蛋高效自动杀菌装置的杀菌效果好，且能及时感应紫外线灯故障并及时进行维护，避免影响蛋品的质量，因而具有较好的实用性。

技术研发人员：李嘉辉
受保护的技术使用者：苏州鸿轩蛋业有限公司
技术研发日：2017.03.14
技术公布日：2017.07.14
