一种较硬的类圆柱类蔬菜清洗机的制作方法

本发明涉及农业领域，特别是一种较硬的类圆柱类蔬菜清洗机。

背景技术：

蔬菜上带的泥土会让购买者在挑选过程中，粘一手泥，为了解决这一问题，要对一些蔬菜进行清洗，但是人工清洗又太过劳累，因此选用机器清洗，设计了本款机器。

技术实现要素：

本发明的目的是为了解决上述问题，设计了一种较硬的类圆柱类蔬菜清洗机。

实现上述目的本发明的技术方案为，一种较硬的类圆柱类蔬菜清洗机，包括机身，所述机身右侧装有注水箱，所述注水箱与机身焊接成一体，所述注水箱左下侧开有多排小孔，所述注水箱下端设有吸水管，所述底面上放有水箱，所述吸水管远离注水箱的一端插入水箱，所述注水管插入水箱的一端与水箱底面不接触，所述注水管与水箱之间的吸水管上装有抽水泵，所述机身左侧装有翻转台，所述翻转台通过光轴与机身连接，所述翻转台上放有放料箱，所述翻转台下焊接有伸缩管，所述伸缩管下设有导管，所述导管下端装有电磁换向阀，所述机身左右两侧开有旋转电机放置槽，所述机身左右两侧分别装有四个阶梯分布的电机轴，所述电机轴通过旋转电机带动旋转，所述左侧电机放在左侧旋转电机放置槽内，所述右侧电机放在右侧旋转电机放置槽内，所述电机轴外侧套有圆柱滚，所述电机轴依靠摩擦带动圆柱滚转动，所述圆柱滚外表面上装有尼龙的毛刷，所述机身底面放置有储水箱，所述机身前面开有方孔，所述储水箱前面铸有拉环，所述方孔使储水箱拉出，所述储水箱上端放置有倾斜的输送板，所述输送板为中空的输送板，所述输送板中空部分并排焊接有圆柱细条，所述两个相邻圆柱细条之间的空隙使泥水流过，所述机身前面开有方孔，所述方孔下端放有存料箱，所述方孔上端设有挡板，所述挡板与机身通过光轴连接，所述挡板上端开有电机放置槽，所述电机放置槽内放入电机，所述机身、圆柱滚、输送板、挡板、储水箱、注水箱、水箱以及存料箱均为不锈钢材质。

所述翻转台为长方形翻转台，所述放料箱为长方形放料箱。

所述注水箱为长方形注水箱，所述水箱为长方形水箱。

所述伸缩管与导管间隙配合，所述伸缩管插入导管的一端的底端与铸有圆形凸台，所述凸台带动伸缩管在导管内上下移动，所述圆形凸台外径等于导管的内径。

所述吸水管为圆柱形吸水管。

所述抽水泵为圆柱形抽水泵。

所述旋转电机放置槽为圆柱形放置槽，所述电机放置槽为圆柱形放置槽。

所述挡板为长方形挡板。

所述旋转电机外接电机开关，所述电机外接开关。

所述抽水泵抽水速度等于注水箱注水速度。

利用本发明的技术方案制作的较硬的类圆柱类蔬菜清洗机，清洗蔬菜的脏水被收集起来，可以用来浇地，或者处理后，进行别的用处，减少浪费，该设施操作简单，降低工人劳动强度，省时，清洗干净。

附图说明

图1是本发明所述一种较硬的类圆柱类蔬菜清洗机的结构示意图；

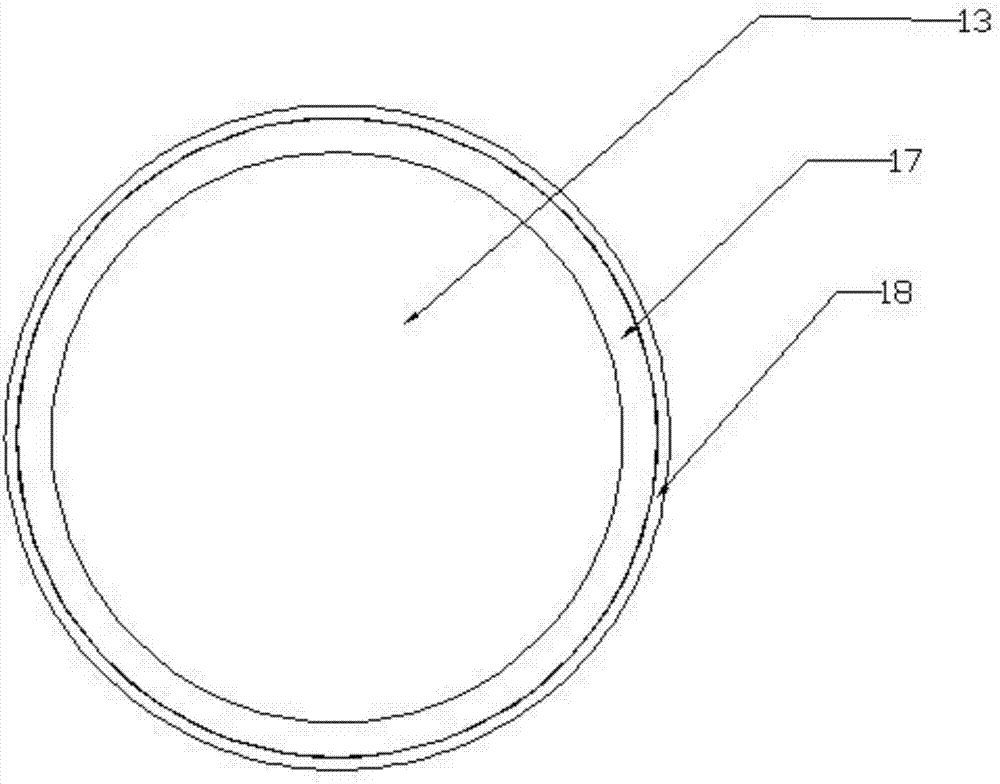

图2是本发明所述一种较硬的类圆柱类蔬菜清洗机的圆柱轴局部放大图；

图3是本发明所述一种较硬的类圆柱类蔬菜清洗机的储水箱局部放大图；

图4是本发明所述一种较硬的类圆柱类蔬菜清洗机的挡板局部放大图；

图5是本发明所述一种较硬的类圆柱类蔬菜清洗机的机身右视图；

图6是本发明所述一种较硬的类圆柱类蔬菜清洗机的输送板局部视图。

图中，1、机身；2、注水箱；3、吸水管；4、水箱；5、抽水泵；6、翻转台；7、光轴一；8、放料箱；9、伸缩管；10、导管；11、电磁换向阀；12、旋转电机放置槽；13、电机轴；14、旋转电机；15、右侧电机；16、右侧旋转电机放置槽；17、圆柱滚；18、毛刷；19、存料箱；20、方孔；21、储水箱；22、输送板；23、光轴二；24、拉环；25、挡板；26、电机放置槽；27、电机；28、电机开关；29、开关。

具体实施方式

下面结合附图对本发明进行具体描述，如图1-6所示，一种较硬的类圆柱类蔬菜清洗机，包括机身(1)，所述机身(1)右侧装有注水箱(2)，所述注水箱(2)与机身(1)焊接成一体，所述注水箱(2)左下侧开有多排小孔，所述注水箱(2)下端设有吸水管(3)，所述底面上放有水箱(4)，所述吸水管(3)远离注水箱(2)的一端插入水箱(4)，所述吸水管(3)插入水箱(4)的一端与水箱(4)底面不接触，所述注水箱(2)与水箱(4)之间的吸水管(3)上装有抽水泵(5)，所述机身(1)左侧装有翻转台(6)，所述翻转台(6)通过光轴一(7)与机身(1)连接，所述翻转台(6)上放有放料箱(8)，所述翻转台(6)下焊接有伸缩管(9)，所述伸缩管(9)下设有导管(10)，所述导管(10)下端装有电磁换向阀(11)，所述机身(1)左右两侧开有旋转电机放置槽(12)，所述机身(1)左右两侧分别装有四个阶梯分布的电机轴(13)，所述电机轴(13)通过旋转电机(14)带动旋转，所述左侧电机(14)放在左侧旋转电机放置槽(12)内，所述右侧电机(15)放在右侧旋转电机放置槽(16)内，所述电机轴(13)外侧套有圆柱滚(17)，所述电机轴(13)依靠摩擦带动圆柱滚(17)转动，所述圆柱滚(17)外表面上装有尼龙的毛刷(18)，所述机身(1)底面放置有储水箱(21)，所述机身(1)前面开有方孔(20)，所述储水箱(21)前面铸有拉环(24)，所述方孔(20)使储水箱(21)拉出，所述储水箱(21)上端放置有倾斜的输送板(22)，所述输送板(22)为中空的输送板(22)，所述输送板(22)中空部分并排焊接有圆柱细条，所述两个相邻圆柱细条之间的空隙使泥水流过，所述机身(1)前面开有方孔(20)，所述方孔(20)下端放有存料箱(19)，所述方孔(20)上端设有挡板(25)，所述挡板(25)与机身(1)通过光轴二(23)连接，所述挡板(25)上端开有电机放置槽(26)，所述电机放置槽(26)内放入电机(27)，所述机身(1)、圆柱滚(17)、输送板(22)、挡板(25)、储水箱(21)、注水箱(2)、水箱(3)以及存料箱(19)均为不锈钢材质；所述翻转台(6)为长方形翻转台，所述放料箱(8)为长方形放料箱；所述注水箱(2)为长方形注水箱，所述水箱(3)为长方形水箱；所述伸缩管(9)与导管(10)间隙配合，所述伸缩管(9)插入导管(10)的一端的底端与铸有圆形凸台，所述凸台带动伸缩管在导管(9)内上下移动，所述圆形凸台外径等于导管(10)的内径；所述吸水管(3)为圆柱形吸水管；所述抽水泵(5)为圆柱形抽水泵；所述旋转电机放置槽(14)为圆柱形放置槽，所述电机放置槽(26)为圆柱形放置槽；所述挡板(25)为长方形挡板；所述旋转电机(12)外接电机开关(28)，所述电机(27)外接开关(29)；所述抽水泵(5)抽水速度等于注水箱(2)注水速度。

本实施方案的特点为，一种较硬的类圆柱类蔬菜清洗机，包括机身，机身右侧装有注水箱，注水箱与机身焊接成一体，注水箱左下侧开有多排小孔，注水箱下端设有吸水管，底面上放有水箱，吸水管远离注水箱的一端插入水箱，注水管插入水箱的一端与水箱底面不接触，注水管与水箱之间的吸水管上装有抽水泵，机身左侧装有翻转台，翻转台通过光轴与机身连接，翻转台上放有放料箱，翻转台下焊接有伸缩管，伸缩管下设有导管，导管下端装有电磁换向阀，机身左右两侧开有旋转电机放置槽，机身左右两侧分别装有四个阶梯分布的电机轴，电机轴通过旋转电机带动旋转，左侧电机放在左侧旋转电机放置槽内，右侧电机放在右侧旋转电机放置槽内，电机轴外侧套有圆柱滚，电机轴依靠摩擦带动圆柱滚转动，圆柱滚外表面上装有尼龙的毛刷，机身底面放置有储水箱，机身前面开有方孔，储水箱前面铸有拉环，方孔使储水箱拉出，储水箱上端放置有倾斜的输送板，输送板为中空的输送板，输送板中空部分并排焊接有圆柱细条，两个相邻圆柱细条之间的空隙使泥水流过，机身前面开有方孔，方孔下端放有存料箱，方孔上端设有挡板，挡板与机身通过光轴连接，挡板上端开有电机放置槽，电机放置槽内放入电机，机身、圆柱滚、输送板、挡板、储水箱、注水箱、水箱以及存料箱均为不锈钢材质。该设施操作简单，降低工人劳动强度，省时，清洗干净。

在本实施方案中，打开机器，把蔬菜运送到翻转台的箱子里，按下开关，电磁换向阀得电，推杆伸出，推动翻转台翻转，把待清洗的蔬菜倒入机身里，另一侧的导流管通过抽水泵从水箱内把水抽到注水箱内，注水箱下底部开有多排圆孔，在大气压的作用下，水从圆孔流出，流到机身里，启动电机，电机轴带动圆筒转动，圆筒上的刷毛与待清洗的蔬菜产生相对运动，在水的清洗作用下，把蔬菜上的泥土清洗干净，两边安装有相互对称的圆柱滚，在最下面的两个圆柱滚的下方放置倾斜的传送板，传送板为中空的长方形传送板，在传送板的中空部分，均匀焊接有长方形不锈钢板，两个相邻的不锈钢板之间有缝隙，泥水顺着缝隙流到放在下面的储水箱内，传送板中间的缝隙不会使清洗好的蔬菜从中落下，机身的左侧开有方孔，传送板从方孔伸出，下面放有存料箱，方孔上方设有挡板，电机启动后，电机带动电机轴转动，电机轴带动挡板向上翻转，挡板打开，清洗好的蔬菜从方孔落下，落到存料箱内，为了使清洗更干净，挡板在泥水流干净后，水继续流几分钟，对蔬菜进行进一步清洗，几分钟后按下电机开关，挡板打开，蔬菜顺着传送板落到存料箱内。清洗蔬菜的脏水被收集起来，可以用来浇地，或者处理后，进行别的用处，减少浪费。

上述技术方案仅体现了本发明技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本发明的原理，属于本发明的保护范围之内。
