一种自动高效果汁调配装置的制作方法

本发明涉及果汁调配技术领域，尤其涉及一种自动高效果汁调配装置。

背景技术：

碳酸饮料对于人体的不良影响一直存在着相当大的争议。2012年，饮料巨头可口可乐和百事可乐齐齐卷入“致癌门”，碳酸饮料危害健康的呼声甚嚣尘上。相比之下，一些打着健康、营养旗号的饮料越发受到消费者青睐，比如鲜果汁、运动型饮料和茶饮品逐渐取代碳酸饮料，成为居民的首选饮料。

尤其是现在市面各个餐馆出现的现榨果汁，由于其新鲜且营养价值高受到顾客的欢迎，现在餐馆的现榨果汁通常是采用市面上普通的家庭式榨汁机，其容量较小，鲜果汁会残留在榨汁机嘴部，干透后形成污迹，难以清洗。另外，榨出来的鲜果汁比较多的水果残渣，果汁液浑浊，影响口感。

现有技术中心调配的方法固然先进，但还存在一定的不足。

技术实现要素：

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种自动高效果汁调配装置。

为了实现上述目的，本发明采用了如下技术方案：

一种自动高效果汁调配装置，包括底座，所述底座平置于地面，所述底座的顶部固定连接有调配罐底座，所述调配罐底座设置有调配底管，所述调配底管远离调配罐底座的一端固定连接有调配罐，所述调配底管的侧部固定连接有出料管，所述调配罐远离调配罐底座的一端套接有调配分流管，所述调配分流管远离调配罐的一端套接有搅拌罐，所述搅拌罐的侧部固定连接有固定板，所述固定板的顶部设有电动机，所述电动机设有主轴，所述主轴的外侧套接有主轴套，所述主轴套的两端分别于搅拌罐和电动机套接，所述主轴远离电动机的一端伸入至搅拌罐的内部，所述搅拌罐远离调配分流管的一端套接有进料分流管，所述进料分流管的侧部螺纹连接有进料阀，所述进料分流管远离搅拌罐的一端固定连接有进料管，所述进料管远离进料分流管的一端固定连接有进料口。

优选的，所述调配罐的侧部设置有观察镜，所述调配罐的侧部固定连接有透气管。

优选的，所述出料管的侧部螺纹连接有出料阀。

优选的，所述调配分流管的侧部螺纹连接有分流阀。

优选的，所述搅拌罐的侧部开设有观察口和空气管。

优选的，所述搅拌罐的内壁固定连接有支架，所述支架固定设置有轴承。

优选的，所述主轴套接于轴承的内部，所述主轴远离轴承的一端固定连接有搅拌叶。

优选的，所述电动机的侧部开设有散热口。

优选的，所述进料管的的侧部开设有透视口。

优选的，所述进料口的内壁设有过滤筛板。

与现有技术相比，本发明的有益效果是：

1、通过在调配罐的侧部设置有观察镜，在调配放入过程中能够进行人为的可视化，进行实时的监测，出料管的侧部螺纹连接有出料阀，在实际的工作中能够将出料进行实时的收放，实现对出料的可控制化，主轴套接于轴承的内部，主轴远离轴承的一端固定连接有搅拌叶，能够在物料进行调配的过程中进行搅拌，实现实时的对调配中的物料进行均匀的搅拌，使得物料调配的更加充分。

2、进料口的内部设有过滤筛板，对刚进入调配过程的物料进行第一道过滤，达到精益求精的效果，小型的物料调配的更加快速和充分，搅拌罐的内壁固定连接有支架，支架固定设置有轴承，支架的作用就是对电动机的主轴进行固定作用，实现稳固的效果，使得调配进行的完整和快速，不会受到其他因素的影响。

附图说明

图1为本发明提出的一种从水果废弃料中提取抗氧化多酚装置的整体的结构示意图；

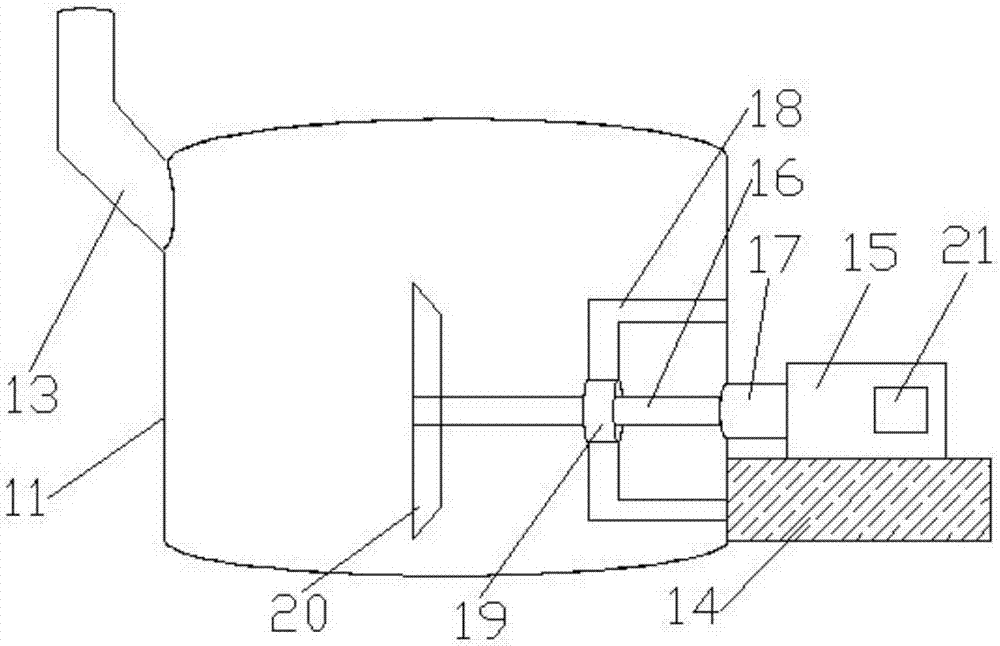

图2为本发明提出的一种从水果废弃料中提取抗氧化多酚装置的主轴的结构示意图；

图3为本发明提出的一种自动高效果汁调配装置的过滤筛板的结构示意图。

图中：1底座、2调配罐底座、3调配底管、4调配罐、5观察镜、6出料管、7出料阀、8透气管、9调配分流管、10分流阀、11搅拌罐、12观察口、13空气管、14固定板、15电动机、16主轴、17主轴套、18支架、19轴承、20搅拌叶、21散热口、22进料分流管、23进料阀、24透视口、25进料口、26过滤筛板、27进料管。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

请参照图1-3，一种自动高效果汁调配装置，包括底座1，所述底座1平置于地面，所述底座1的顶部固定连接有调配罐底座2，所述调配罐底座2设置有调配底管3，所述调配底管3远离调配罐底座2的一端固定连接有调配罐4，所述调配底管3的侧部固定连接有出料管6，所述调配罐4远离调配罐底座3的一端套接有调配分流管9，所述调配分流管9远离调配罐4的一端套接有搅拌罐11，所述搅拌罐11的侧部固定连接有固定板14，所述固定板14的顶部设有电动机15，所述电动机15设有主轴16，所述主轴16的外侧套接有主轴套17，所述主轴套17的两端分别于搅拌罐11和电动机15套接，所述主轴16远离电动机15的一端伸入至搅拌罐11的内部，所述搅拌罐11远离调配分流管9的一端套接有进料分流管22，所述进料分流管22的侧部螺纹连接有进料阀23，所述进料分流管22远离搅拌罐11的一端固定连接有进料管27，所述进料阀23远离进料分流管22的一端固定连接有进料口25。

所述调配罐4的侧部设置有观察镜5。

所述出料管6的侧部螺纹连接有出料阀7。

所述调配罐4的侧部固定连接有透气管8。

所述调配分流管9的侧部螺纹连接有分流阀10。

所述搅拌罐11的侧部开设有观察口12和空气管13。

所述搅拌罐11的内壁固定连接有支架18，所述支架18固定设置有轴承19。

所述主轴16套接于轴承19的内部，所述主轴16远离轴承19的一端固定连接有搅拌叶20。

所述电动机15的侧部开设有散热口21。

所述进料管27的的侧部开设有透视口24。

所述进料阀23的内壁设有过滤筛板26。

本发明的工作过程为：在实际的工作当中通过在调配罐4的侧部设置有观察镜5，在调配过程中能够进行人为的可视化，进行实时的监测，出料管6的侧部螺纹连接有出料阀7，在实际的工作中能够将出料进行实时的收放，实现对出料的可控制化，主轴16套接于轴承19的内部，主轴16远离轴承19的一端固定连接有搅拌叶20，能够在物料进行调配的过程中进行搅拌，实现实时的对调配中的物料进行均匀的搅拌，使得物料调配的更加充分，进料口25的内部设有过滤筛板26，对刚进入调配过程的物料进行第一道过滤，达到精益求精的效果，小型的物料调配的更加快速和充分，搅拌罐11的内壁固定连接有支架18，支架18固定设置有轴承19，支架18的作用就是对电动机15的主轴16进行固定作用，实现稳固的效果，使得调配进行的完整和快速，不会受到其他因素的影响。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
