一种用于生产饲料的保质器的制作方法

本实用新型具体涉及一种用于生产饲料的保质器，属于饲料保存设备技术领域。

背景技术：

饲料生产加工后，如果不能及时使用，便需要将生产的饲料进行保存，避免其变质，现有的饲料保质器，通常的保质手段为低温保质，该种方式，如果经常开启箱门，外界空气中的水蒸气与到箱体内较低的温度会结成水珠吸附在饲料上，长期如此，一样会造成饲料的变质，因此，我们提出一种用于生产饲料的保质器。

技术实现要素：

本实用新型要解决的技术问题克服现有的缺陷，提供一种用于生产饲料的保质器，通过设置真空泵，抽出密封的箱体内的空气，使箱体内部达到真空的效果，以实现饲料的保存，可以有效解决背景技术中的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型提供一种用于生产饲料的保质器，包括箱体和底座，所述箱体底部连接底座，所述箱体两侧均设有通气孔，所述通气孔内设有电磁阀，所述箱体前侧设有箱门，所述箱门上设有门把手，所述箱门上设有显示屏，所述显示屏底部设有控制按钮，所述显示屏内部设有中央处理器，所述箱体内壁上设有气压传感器，所述底座一侧设有散热格栅，所述散热格栅内部设有真空泵，所述真空泵一侧设有真空泵控制器，所述真空泵控制器一侧设有电磁阀控制器。

优选的，所述箱体内壁包括隔热层和金属内胆，所述隔热层外壁与箱体壳体贴合设置，所述金属内胆外壁与隔热层贴合设置。

优选的，所述箱体与箱门密封连接，其中，门把手内部设有与箱体连接的门锁。

优选的，所述真空泵顶部通过管道与箱体内部联通，所述真空泵与真空泵控制器电性连接，所述真空泵控制器与中央处理器电性连接。

优选的，所述电磁阀与电磁阀控制器电性连接，所述电磁阀控制器与中央处理器电性连接。

优选的，所述中央处理器为微型电脑，所述中央处理器分别与控制按钮和显示屏电性连接，所述气压传感器与中央处理器电性连接。

本实用新型所达到的有益效果是：

(1)通过设置真空泵，抽出密封的箱体内的空气，使箱体内部达到真空的效果，以实现饲料的保存。

(2)通过设置通气孔，通气孔内部的电磁阀可同时关闭和开启，电磁阀关闭时，关上箱门，开启真空泵，可使箱体内部的空气快速被抽离，实现真空保存效果，需要取出和放入饲料时，通过控制按钮控制电磁阀开启，空气由通气孔进入箱体内部，使箱体内外气压相同，便于开启箱门。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

图1是本实用新型实施例所述的一种用于生产饲料的保质器整体结构示意图；

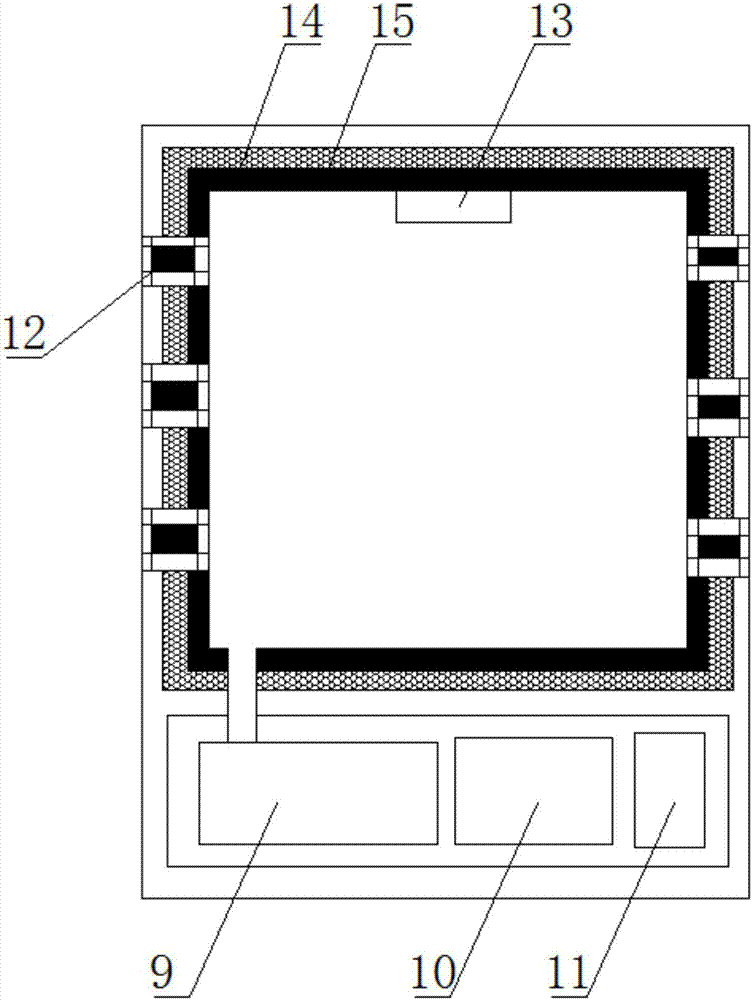

图2是本实用新型实施例所述的一种用于生产饲料的保质器截面结构示意图；

图中标号：1、箱体；2、底座；3、箱门；4、门把手；5、通气孔；6、控制按钮；7、显示屏；8、散热格栅；9、真空泵；10、真空泵控制器；11、电磁阀控制器；12、电磁阀；13、气压传感器；14、隔热层；15、金属内胆。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：请参阅图1-2，本实用新型一种用于生产饲料的保质器，包括箱体1和底座2，箱体1底部连接底座2，箱体1两侧均设有通气孔5，通气孔5内设有电磁阀12，箱体1前侧设有箱门3，箱门3上设有门把手4，箱门3上设有显示屏7，显示屏7底部设有控制按钮6，显示屏7内部设有中央处理器，箱体1内壁上设有气压传感器13，底座2一侧设有散热格栅8，散热格栅8内部设有真空泵9，真空泵9一侧设有真空泵控制器10，真空泵控制器10一侧设有电磁阀控制器11，真空泵9顶部通过管道与箱体1内部联通，真空泵9与真空泵控制器10电性连接，真空泵控制器10与中央处理器电性连接，电磁阀12与电磁阀控制器11电性连接，电磁阀控制器11与中央处理器电性连接，中央处理器为微型电脑，中央处理器分别与控制按钮6和显示屏7电性连接，气压传感器13与中央处理器电性连接，通过设置真空泵9，抽出密封的箱体1内的空气，使箱体1内部达到真空的效果，以实现饲料的保存，通过设置通气孔5，通气孔5内部的电磁阀12可同时关闭和开启，电磁阀12关闭时，关上箱门3，开启真空泵9，可使箱体1内部的空气快速被抽离，实现真空保存效果，需要取出和放入饲料时，通过控制按钮6控制电磁阀12开启，空气由通气孔5进入箱体1内部，使箱体1内外气压相同，便于开启箱门3。

其中：箱体1内壁包括隔热层14和金属内胆15，隔热层14外壁与箱体1壳体贴合设置，金属内胆15外壁与隔热层14贴合设置，金属内胆15可保证箱体1内部在受到较大压强时不会变形毁坏，隔热层14可有效的隔绝外部热量。

其中：箱体1与箱门3密封连接，门把手4内部设有与箱体1连接的门锁，方便与箱体1组成一个密封结构。

使用时：通过控制按钮6控制电磁阀12开启，使箱体1内外气压相同，开启箱门3，放入饲料，关闭电磁阀12后，关闭箱门3，开启真空泵9，期间，气压传感器13会时刻监测箱体1内部气压，当其到达设置值，气压传感器13将该信息传递到中央处理器，中央处理器控制真空泵9停止工作，此时，箱体1内部基本达到真空状态，适宜饲料的长期保存，需要取出饲料时，通过控制按钮6控制电磁阀12开启，空气由通气孔5进入箱体1内部，使箱体1内外气压相同，通过转动门把手4即可开启箱门3，操作方便，智能，保存效果显著，适宜推广使用。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
