一种丸子成型机的冷却装置的制作方法

本实用新型涉及食品加工装置，具体为一种丸子成型机的冷却装置。

背景技术：

目前，丸子是将原料经绞碎、打浆、挤丸成型等工序得到的食品。例如，以鱼肉、牛肉或猪肉等为主要原料，经绞碎、打浆、挤丸成型等工序后，可得到鱼丸、牛肉丸或猪肉丸。而现在的丸子做出来后温度都较高，一般情况下为了降温都是将丸子进行自然放凉或者放入冷水中进行冷却，这些传统的方式容易对丸子造成污染。

技术实现要素：

本实用新型所解决的技术问题在于提供一种丸子成型机的冷却装置，以解决上述背景技术中的缺点。

本实用新型所解决的技术问题采用以下技术方案来实现：一种丸子成型机的冷却装置，包括桶体，在所述桶体下方距离桶底10cm-15cm处且位于同一水平面上通过螺杆安装有四块限位块，所述桶体内放置有丸子盛放架，所述丸子盛放架由外框、丸子区与通风区组成，所述丸子盛放架由直径为3mm-5mm的不锈钢丝相互焊接而成，所述桶体的底部侧面设有一开口，所述桶体外设有一风机，所述风机的出风口连接在所述开口上，所述风机的进气口上设有过滤网层。

本实用新型中，所述桶体外侧设有一电机固定架。

本实用新型中，所述限位块与所述桶体接触的一面为与桶体相适应的弧形面，在弧形面上设有安装孔。

本实用新型中，所述丸子盛放架的顶端焊接有提耳。

本实用新型的有益效果：结构简单，能够加快丸子的冷却速度，减少冷却时间，同时还可以减少来自自然环境中污染物的污染。

附图说明

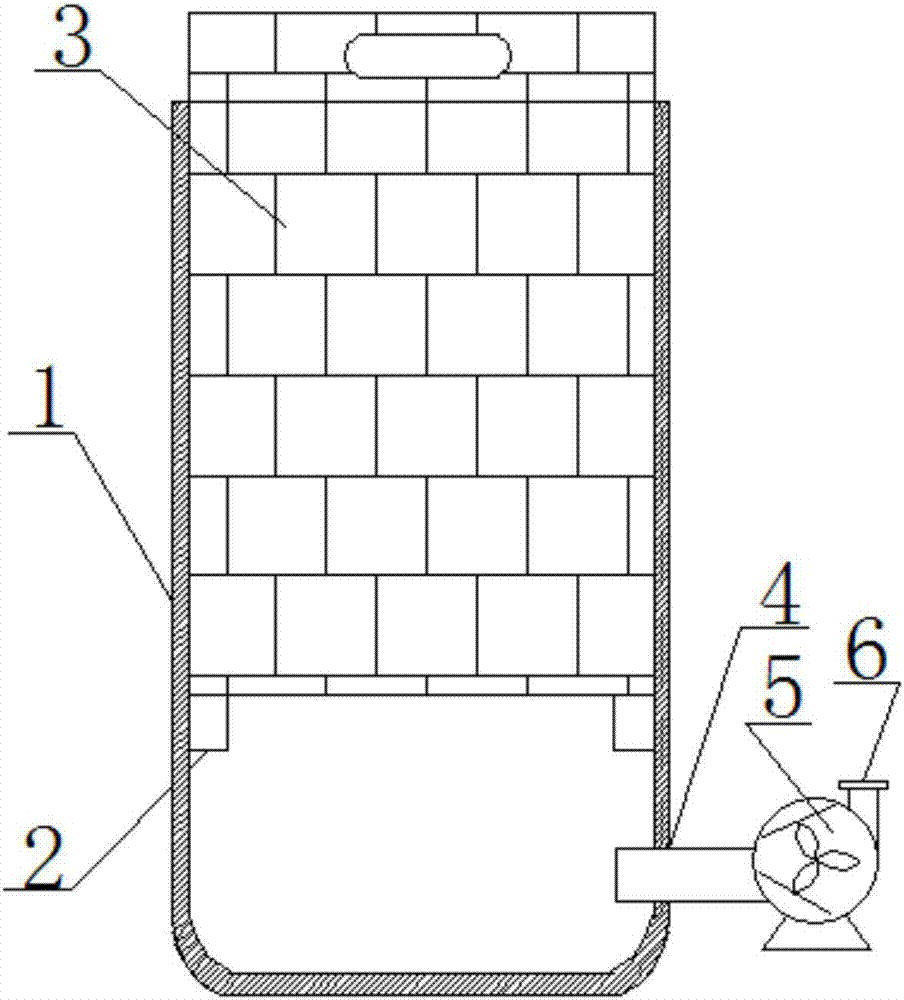

图1为本实用新型结构示意图；

图2为本实用新型中丸子盛放架的结构示意图。

图中：桶体1、限位块2、丸子盛放架3、开口4、风机5、过滤网层6。

具体实施方式

为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本实用新型。

实施例：如图1和图2所示，一种丸子成型机的冷却装置，包括桶体1，在所述桶体1下方距离桶底10cm-15cm处且位于同一水平面上通过螺杆安装有四块限位块2，所述限位块2与所述桶体1接触的一面为与桶体1相适应的弧形面，在弧形面上设有安装孔。所述桶体1内放置有丸子盛放架3，所述丸子盛放架3由外框、丸子区与通风区组成，所述丸子盛放架3由直径为3mm-5mm的不锈钢丝相互焊接而成，所述桶体1的底部侧面设有一开口4，所述桶体1外侧设有一电机固定架。所述桶体1外设有一风机5，所述风机5的出风口连接在所述开口4上，所述风机5的进气口上设有过滤网层6。所述丸子盛放架3的顶端焊接有提耳。工作时，将丸子倒入到丸子盛放架3内，然后接上风机5上的电源即可。

以上显示和描述了本实用新型的基本原理和主要特征及本实用新型的优点，本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内，本实用新型要求保护范围由所附的权利要求书及其等效物界定。
