贮水烟灰缸的制作方法

本实用新型涉及一种贮水烟灰缸。

背景技术：

虽然吸烟有害健康，但是仍然有不少人难以戒烟；因此烟灰缸仍然是人们日常生活中常见的一种物品。中国发明专利申请CN200910062519.1提供了一种带水盒的烟灰缸，所述烟灰缸在其缸体的一侧边连接有一个水盒，水盒上方设置有按水钮，下方设置有可向缸体内喷水的出水口。但是这种烟灰缸仍然需要人们按压按钮才出水熄灭烟头，仍然会有不少马虎的人会忘记按压按钮，导致烟灰缸内积累较多的烟灰，烟灰重量较轻，受微风吹动即会自四乱飞，严重影响室内的卫生。

技术实现要素：

本实用新型主要是解决现有技术所存在的技术问题，从而提供一种带有贮水腔、连接管和锥形部，锥形部的下端与烟灰缸本体间留有间隙，能够始终保持烟灰缸本体的底部有少量的水，烟头丢进烟灰缸本体即可被熄灭，烟灰也不会四处飞扬，使用较为方便，有利于提高室内的卫生状况的贮水烟灰缸。

本实用新型通过下述技术方案来解决现有技术中所存在的技术问题：

一种贮水烟灰缸，包括一烟灰缸本体，所述的贮水烟灰缸还包括一锥形部、一连接管和一贮水腔，所述的锥形部为倒置的漏斗形结构，其下端与所述的烟灰缸本体的底面通过三个支腿相连接，所述的锥形部的下端与所述的烟灰缸本体的底面之间留有出水间隙，所述的锥形部的顶端与所述的连接管的下端相连接，所述的连接管的上端与所述的贮水腔相连接，所述的贮水腔内盛放有水。

作为本实用新型较佳的实施例，所述的贮水腔的顶端设置有一注水孔，所述的贮水烟灰缸还包括一闷塞，所述的闷塞与所述的注水孔螺纹连接。

本实用新型的贮水烟灰缸的优点是：带有贮水腔、连接管和锥形部，锥形部的下端与烟灰缸本体间留有间隙，能够始终保持烟灰缸本体的底部有少量的水，烟头丢进烟灰缸本体即可被熄灭，烟灰也不会四处飞扬，使用较为方便，有利于提高室内的卫生状况。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的贮水烟灰缸的结构示意图；

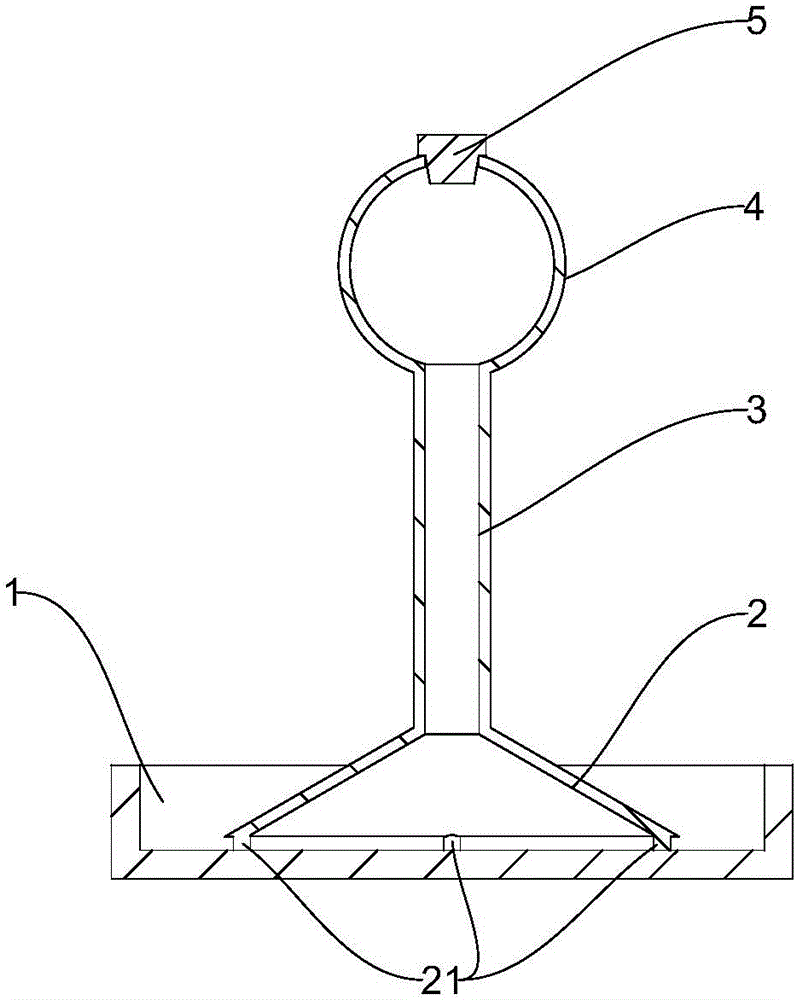

图2为图1中的贮水烟灰缸的剖视图；

其中：

1、烟灰缸本体；

2、锥形部；21、支腿；

3、连接管；

4、贮水腔；

5、闷塞。

具体实施方式

下面对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

本实用新型的贮水烟灰缸的优点是：带有贮水腔、连接管和锥形部，锥形部的下端与烟灰缸本体间留有间隙，能够始终保持烟灰缸本体的底部有少量的水，烟头丢进烟灰缸本体即可被熄灭，烟灰也不会四处飞扬，使用较为方便，有利于提高室内的卫生状况。

如图1、图2所示，一种贮水烟灰缸，包括一烟灰缸本体1，该贮水烟灰缸还包括一锥形部2、一连接管3和一贮水腔4，该锥形部2为倒置的漏斗形结构，其下端与该烟灰缸本体1的底面通过三个支腿21相连接，该锥形部2的下端与该烟灰缸本体1的底面之间留有出水间隙，该锥形部2的顶端与该连接管3的下端相连接，该连接管3的上端与该贮水腔4相连接，该贮水腔4内盛放有水。该烟灰缸本体1内的水低于该锥形部2的下端面时，该贮水腔4内的水即可沿该连接管3流入该烟灰缸本体1内，始终保持该烟灰缸本体1内留有少量的水，烟头或烟灰只要进入到烟灰缸本体1内，即可被湿润，因而具有熄灭烟头和防止烟灰飞扬的目的；并且该贮水腔4还可以作为提手使用，拿起这种贮水烟灰缸也较为方便，避免人手接触烟灰。

该贮水腔4的顶端设置有一注水孔，该贮水烟灰缸还包括一闷塞5，该闷塞5与该注水孔螺纹连接。设置该注水孔便于用户向该贮水腔4内注水，注水完毕，使用该闷塞密封5该注水孔即可。

以上仅仅是本实用新型的部分实施方式的设计思路，在系统允许的情况下，本实用新型可以扩展为同时外接更多的功能模块，从而最大限度扩展其功能。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
